Назначение разъёма ШР20У5НШ10

ШР20У5НШ10 — цилиндрический низкочастотный кабельный разъём общего назначения, предназначенный для работы в силовых электрических цепях постоянного и переменного тока. Изделие относится к серии ШР и применяется для соединения кабельной части с ответной вилкой-разъёмом в радиоэлектронной и промышленной аппаратуре.

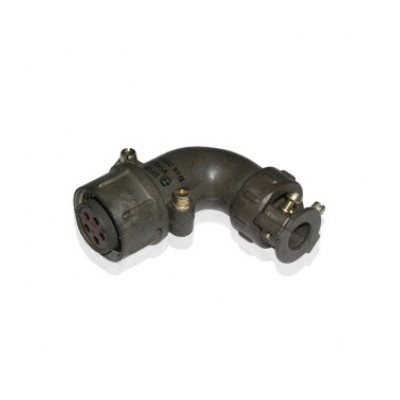

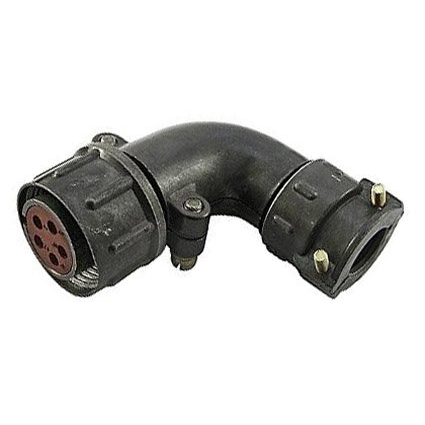

Розетка выполнена в кабельном исполнении с угловым патрубком и рассчитана на подключение неэкранированного кабеля. Условный размер корпуса — 20, что определяет типоразмер изделия и его взаимозаменяемость с вилками ШР20 соответствующего модификационного номера.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 5.
• Диаметр контактов — 2,5 мм.
• Рабочий ток — до примерно 25 А на каждый контакт.
• Суммарный ток на весь соединитель — порядка 100–125 А.
• Максимальное рабочее напряжение — обычно до 850 В постоянного и переменного тока.

Конструкция и материалы

Корпус разъёма металлический, контакты выполнены из латуни с никелевым покрытием. Такое исполнение обеспечивает хорошее сопротивление изоляции и низкое сопротивление контактов, то есть надёжное соединение с минимальными потерями.

Условия эксплуатации

• Диапазон рабочих температур окружающей среды — примерно от минус 60 °C до плюс 60 °C.
• Допускается кратковременный перегрев контактов до более высоких значений, порядка плюс 110 °C.
• Ресурс сочленений-расчленений — около 500 циклов.
• Повышенная стойкость к вибрационным и ударным нагрузкам.

Применение

Разъём востребован в радиотехнической, измерительной и общей промышленной аппаратуре, а также в системах электропитания, где требуется разъёмное соединение проводников сечением порядка 2,5 мм² и выше.

Благодаря стойкости к вибрации, ударам и широкому температурному диапазону ШР20У5НШ10 подходит для оборудования на транспорте и для работы в жёстких промышленных условиях. Возможность многократных сочленений делает его удобным для узлов, которые регулярно разъединяются при обслуживании.

Сведения о партии и приёмке

• Артикул — 41204.
• Категория — ШР20.
• Приёмка — «5».
• Год выпуска — 94.
• Производитель — не указано.

Указанные сведения относятся к конкретной поставляемой позиции и позволяют однозначно идентифицировать изделие при подборе ответных частей и при проверке совместимости с имеющимся оборудованием.
