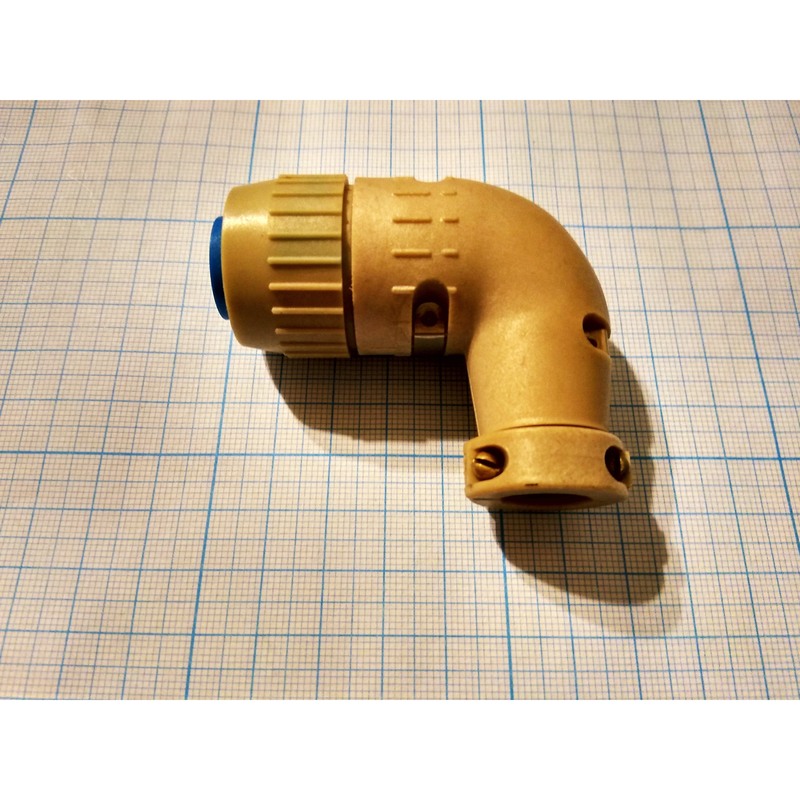

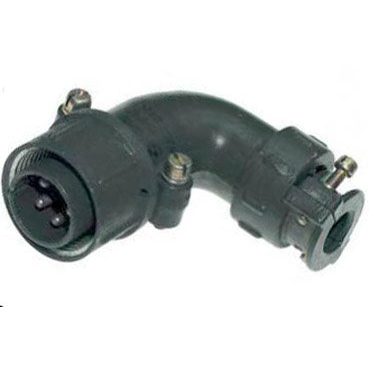

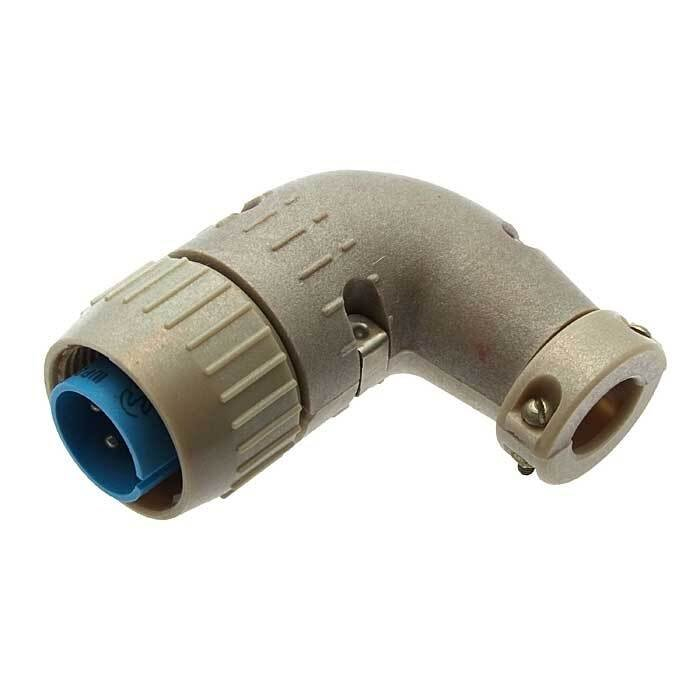

ШР20У5НГ10Н-М — это кабельная вилка, предназначенная для подключения электрических цепей с экранированными и неэкранированными кабелями. Она используется в системах постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 20
• Конструктивное исполнение : У (угловой патрубок)
• Количество контактов : 5
• Диаметр контактов : 2,5 мм
• Максимальная токовая нагрузка на одиночный контакт : 25 А
• Общая максимальная токовая нагрузка : 125 А
• Сопротивление контакта : не более 2 м?
• Сопротивление изоляции : не менее 5000 МОм
• Минимальная наработка : 1000 часов
• Температурные пределы : от -60 °C до +60 °C

Конструкция и материалы

Корпус вилки выполнен из пластмассы, а контакты могут быть покрыты никелем или серебром. вилка имеет негерметичное исполнение и предназначена для эксплуатации в климатических условиях УХЛ. Она может быть использована как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Применение

ШР20У5НГ10Н-М применяется для подключения различных электрических приборов, включая оборудование в промышленных и бытовых условиях. Важной особенностью является возможность подключения к различным розетка м, совместимым с данной вилкой.

Ответные части

К вилке ШР20У5НГ10Н-М подходят следующие розетки:

• розетка приборная ШР20П5ЭГ10
• розетка приборная ШР20П5ЭГ10Н
• розетка приборная ШР20П5ЭГ10Н-М
• розетка приборная ШР20ПК5НГ10

Эти характеристики делают ШР20У5НГ10Н-М универсальным решением для подключения в электрических системах.
