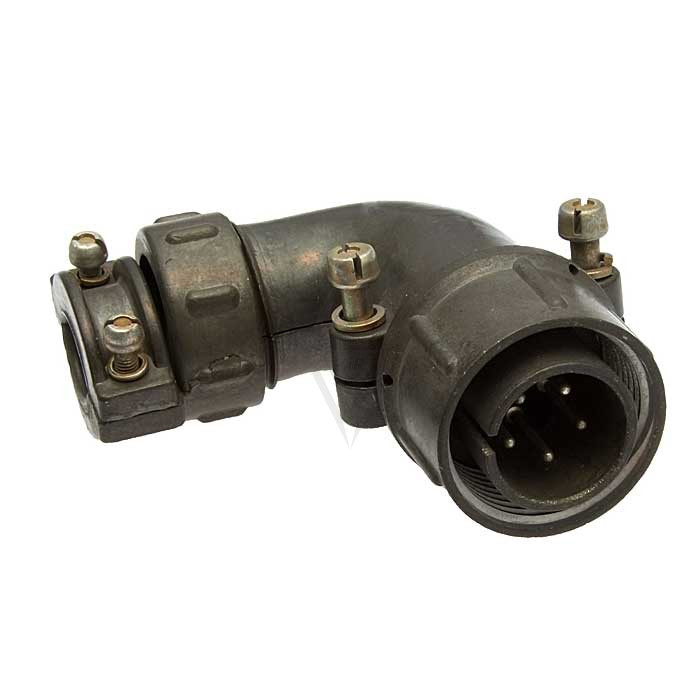

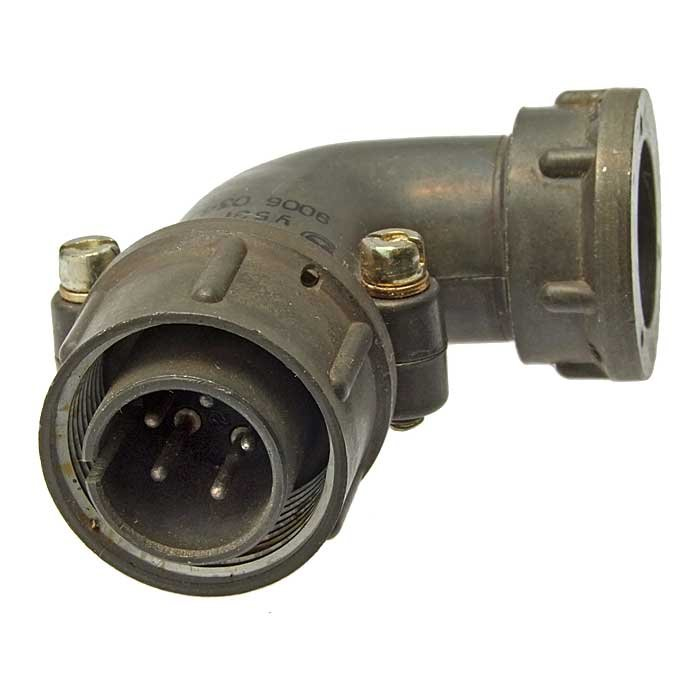

ШР20У5НГ7 — это кабельная вилка угловая цилиндрического соединителя серии ШР от НПО «Каскад» (2024 г., ОТК), предназначенная для надежного соединения в электрических цепях.

Применение

Используется в радиоэлектронной аппаратуре, электроприборах и контрольно-измерительной технике для работы с постоянным и переменным током (до 3 МГц) в цепях напряжением до 850 В.

Подходит для внутренних и наружных условий (с защитой от пыли и влаги), в климатическом исполнении УХЛ. ?

Характеристики

• Условный размер корпуса: 20, количество контактов: 5 (диаметр 1,5 мм).

• Максимальное напряжение постоянного тока: 850 В, сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм, ресурс: 500 сочленений-расчленений, наработка 1000–5000 ч.

• Устойчивость к вибрации (1–5000 Гц, 300 м/с?), ударам (до 5000 м/с?), температуре от -60 до +60 °C.
