ШР20У5НГ7 — это угловая кабельная вилка цилиндрического разъема серии ШР, предназначенная для надежного электрического соединения в различных аппаратах.

Основные характеристики

Условный размер корпуса — 20, количество контактов — 5 шт. диаметром 1,5 мм. Максимальная токовая нагрузка на контакт достигает 20 А, а суммарная на разъем — до 50 А.

Покрытие контактов — никель (буква "Н"), что обеспечивает хорошую проводимость и защиту от коррозии. Работает с неэкранированным кабелем, совместима с блочными розетками типа ШР20П5ЭГ7 или ШР20ПК5НГ7.

Назначение и применение

Разъем предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц, в климатическом исполнении УХЛ (от -60°C до +100°C). Используется во внутренней и наружной установке (при защите от пыли и влаги), в радиоэлектронной и промышленной аппаратуре.

Сопротивление контакта — не более 2,5 мОм, изоляции — не менее 5000 МОм при 850 В. Выдерживает вибрацию до 5000 Гц, удары до 5000 м/с² и 500 циклов соединений.

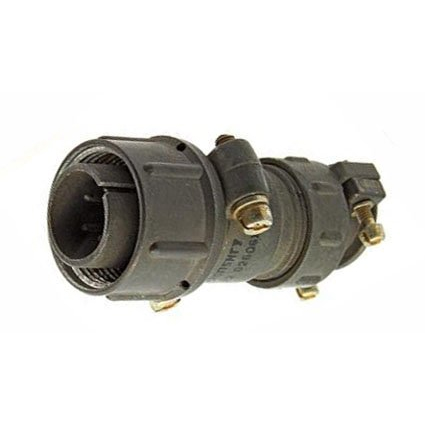

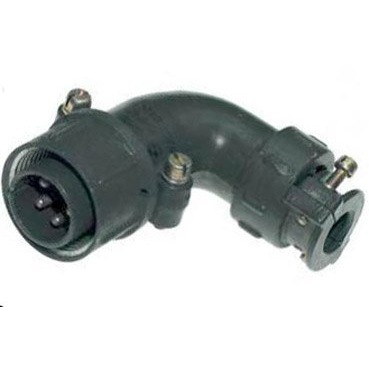

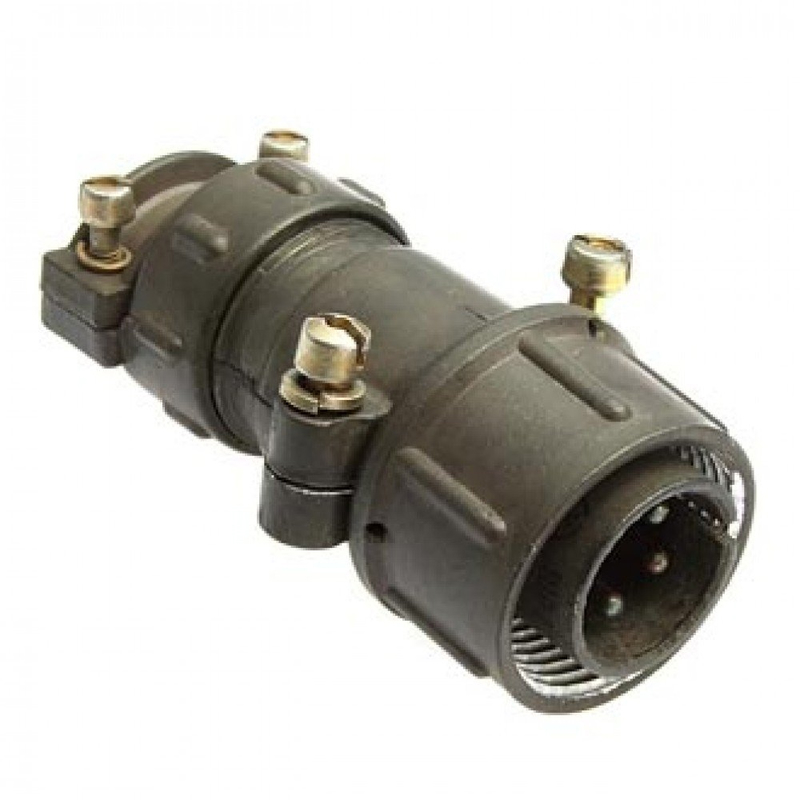

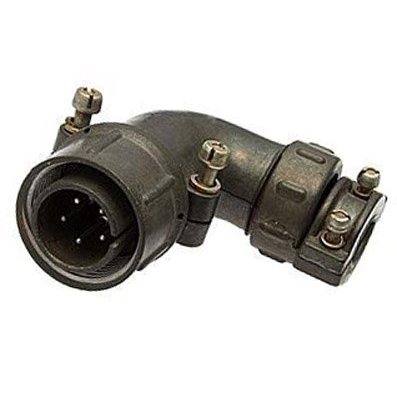

На изображении показан типичный вид такой вилки с угловым патрубком и кабельным зажимом, характерный для серии ШР20.
