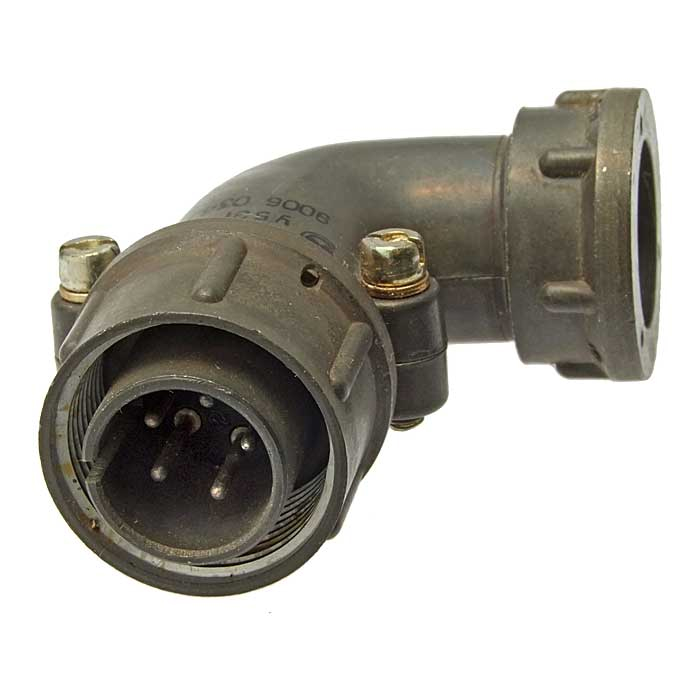

ШР20У5НГ7 — это кабельная вилка углового исполнения из серии цилиндрических низкочастотных соединителей ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

• Условный размер корпуса: 20, количество контактов: 5, диаметр контактов: 1,5 мм. ?

• Рабочий ток: 10 А на контакт, максимальное напряжение: до 850 В (постоянный/переменный ток до 3 МГц).

• Сочленение: резьбовое, монтаж: пайка, покрытие контактов: серебро.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C), срок службы: наработка 1000 ч, сочленений-расчленений — 500, сохраняемость — 15 лет.
