Назначение изделия

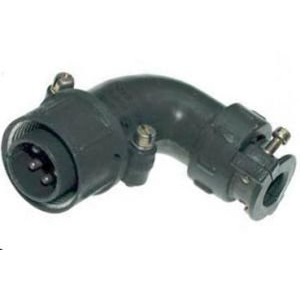

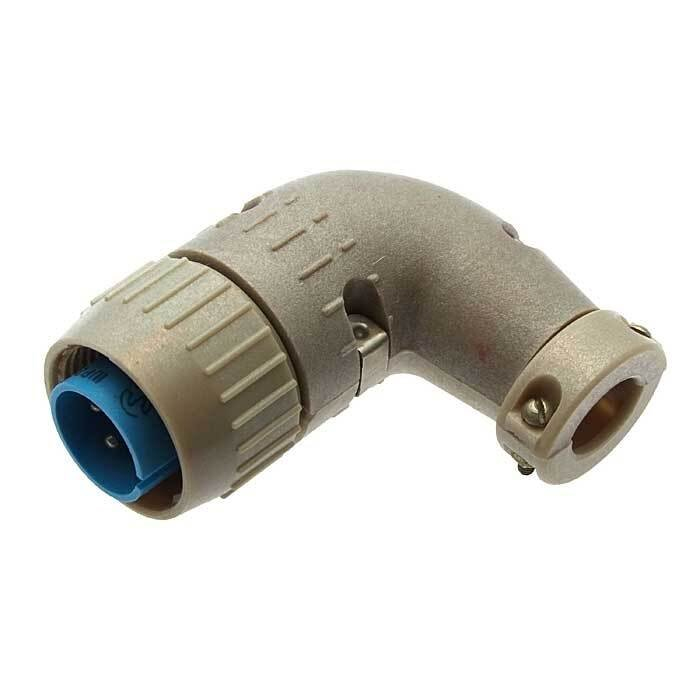

ШР20У5НГ10Н ВИЛКИ «1» (артикул 41203) — это кабельная вилка из серии низкочастотных цилиндрических разъёмов ШР. Изделие предназначено для надёжного соединения в электрических цепях и применяется там, где требуется передача тока и сигнала через разъёмное сочленение кабеля с ответной частью. Вилка относится к категории ШР20 и имеет приёмку «1».

Серия ШР объединяет низкочастотные цилиндрические разъёмы, рассчитанные на эксплуатацию в составе электрических цепей промышленного и специального назначения. Кабельное исполнение означает, что вилка монтируется на кабель и служит подвижной или неподвижной частью разъёмного соединения.

Подтверждённые особенности

Ниже перечислены характеристики, указанные для данного изделия. Условный размер корпуса — 20. Вилка имеет 5 контактов диаметром 2,5 мм. Исполнение патрубка — угловое (У), предназначенное для неэкранированного кабеля (Н). Корпус изготовлен из пластмассы (М), контакты имеют никелевое покрытие (Н).

• Условный размер корпуса: 20.
• Количество контактов: 5, диаметр каждого 2,5 мм.
• Максимальная токовая нагрузка на контакт: 25 А.
• Общая максимальная токовая нагрузка: 125 А.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление контакта: не более 2 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Корпус: пластмассовый, негерметичное исполнение.
• Покрытие контактов: никель.
• Приёмка: «1».
• Год: 90-91.

Конструктивные особенности

Вилка выполнена негерметичной, с пластмассовым корпусом. Угловой патрубок обеспечивает ввод неэкранированного кабеля под углом к оси разъёма, что удобно при ограниченном пространстве для монтажа. Контактная группа состоит из пяти штыревых контактов диаметром 2,5 мм с никелевым покрытием, которое защищает поверхность от окисления и обеспечивает стабильное переходное сопротивление.

Применение и условия эксплуатации

Изделие предназначено для работы в электрических цепях с параметрами, не превышающими указанные значения: ток до 25 А на контакт и до 125 А суммарно, напряжение до 850 В амплитудного значения. Исполнение по климатическим условиям — УХЛ, что допускает эксплуатацию в помещениях и на открытом воздухе при условии защиты от пыли и влаги.

Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Наработка изделия — не менее 1000 часов, ресурс сочленений-расчленений — до 500 циклов. Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g и удары с ускорением до 500 g.

Благодаря сочетанию механической прочности, стойкости к вибрационным и ударным нагрузкам, а также широкому температурному диапазону, разъём подходит для применения в составе оборудования, работающего в жёстких условиях. При монтаже следует учитывать негерметичность исполнения и предусматривать защиту разъёма от прямого воздействия пыли и влаги.

Краткие сведения

1. Название: ШР20У5НГ10Н ВИЛКИ «1».
2. Артикул: 41203.
3. Категория: ШР20.
4. Тип: кабельная вилка серии ШР.
5. Приёмка: «1», год 90-91.
