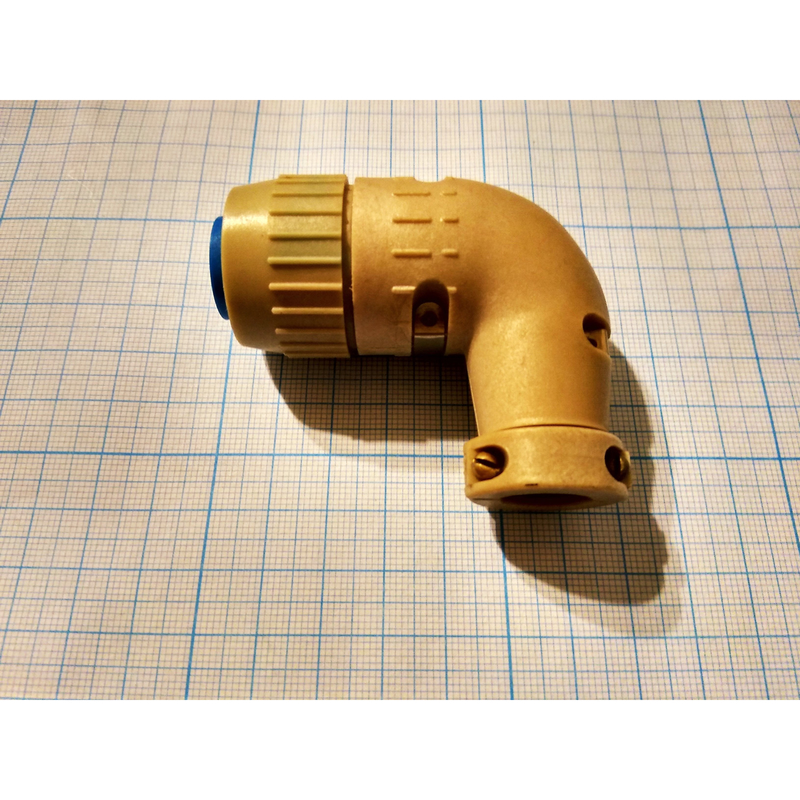

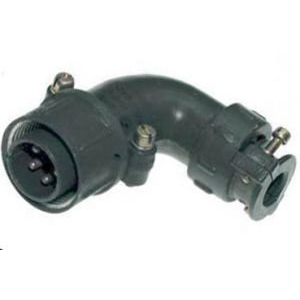

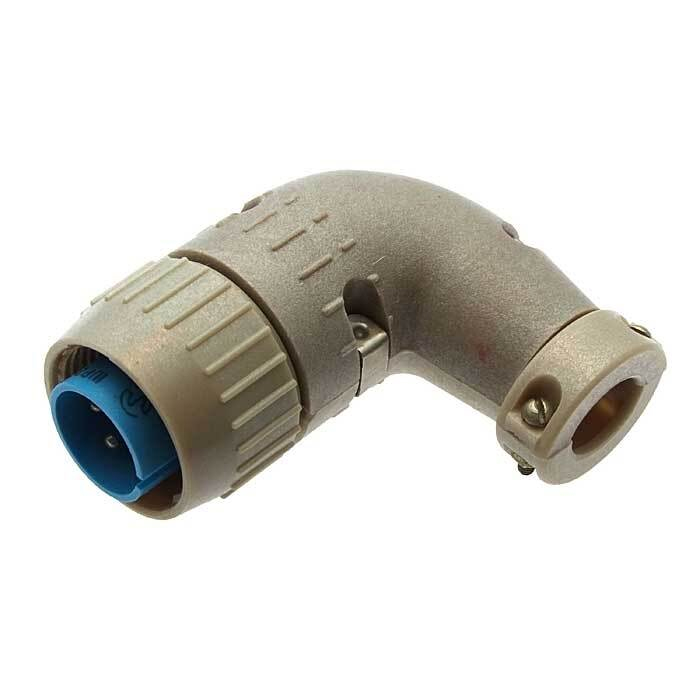

ШР20У5НГ10 вилка Каскад (2024г ОТК) — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику общего назначения.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от дождя, пыли и солнечного излучения.

Характеристики

• Количество контактов: 5 шт (диаметр 2,5 мм).

• Рабочий ток на контакт: 25 А, общий до 125 А.

• Максимальное напряжение: 850 В (амплитудное).

• Частота: до 3 МГц для переменного и постоянного тока. ?

• Рабочая температура: от -60°C до +60°C (с перегревом контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с?; удар до 5000 м/с?.

• Срок службы: 500 сочленений-расчленений, наработка 1000 часов, сохраняемость 15 лет.
