Назначение и область применения

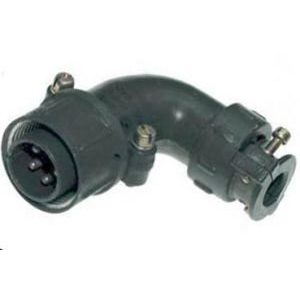

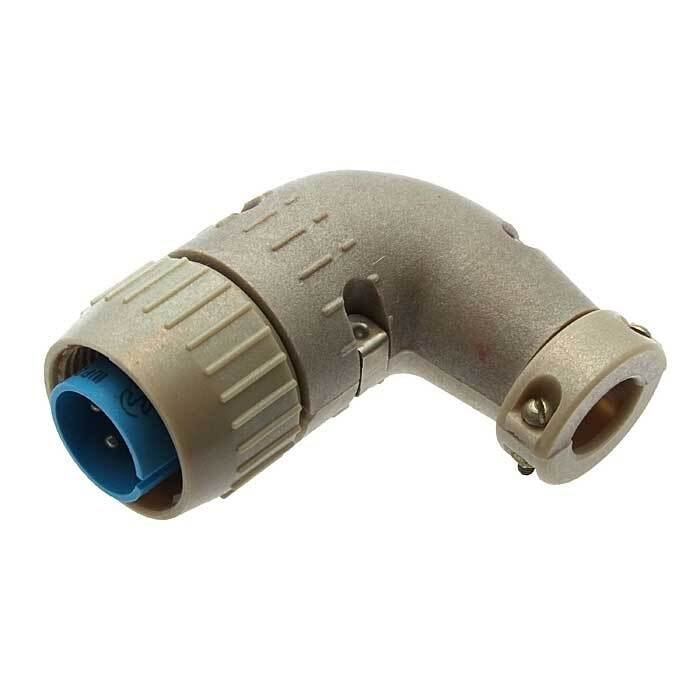

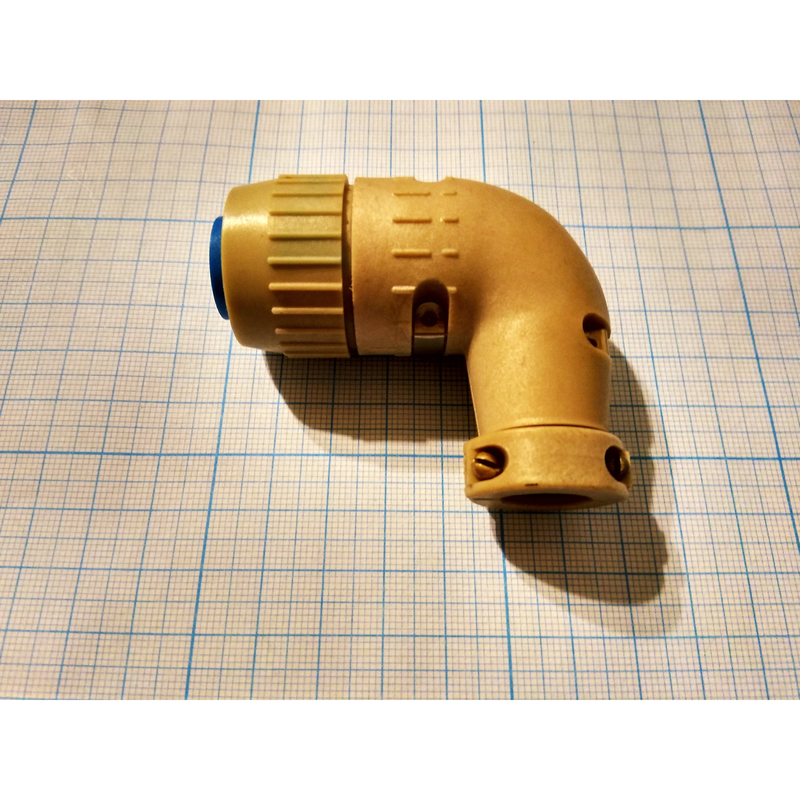

ШР20У5НГ10 — это кабельная вилка углового исполнения, представляющая собой низкочастотный цилиндрический соединитель российского производства. Изделие разработано и выпускалось в период 2013–2016 годов. Основное назначение соединителя — обеспечение надёжного электрического соединения в различных аппаратах, приборах и устройствах, где требуется стабильный контакт при передаче электрических сигналов и питания.

Вилка применяется для внутреннего и наружного монтажа. При наружном использовании изделие должно быть защищено от воздействия пыли, воды, дождя и прямого солнечного света. Соединитель востребован в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах, где необходимо коммутировать провода, кабели, узлы и блоки.

Изделие работает в цепях постоянного и переменного тока частотой до 3 МГц. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию в условиях умеренного и холодного климата при температуре окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Технические характеристики

Соединитель ШР20У5НГ10 относится к серии ШР20 и обладает следующими подтверждёнными параметрами:

• количество контактов — 5;
• диаметр контактов — 2,5 мм;
• максимальный ток на контакт — 25 А;
• рабочие частоты — до 3 МГц;
• напряжение — до 850 В (амплитудное значение);
• устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g);
• устойчивость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате (500 g);
• работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Па;
• минимальная наработка — 1000 часов;
• ресурс по сочленениям-расчленениям — 500 циклов;
• срок хранения — 15 лет.

Угловое исполнение корпуса обеспечивает удобство монтажа в ограниченном пространстве и позволяет оптимально организовать прокладку кабеля.

Особенности конструкции и эксплуатации

Цилиндрическая форма соединителя обеспечивает равномерное распределение механических нагрузок и надёжную фиксацию ответной части. Пять контактов диаметром 2,5 мм рассчитаны на значительные токовые нагрузки, что расширяет область применения изделия.

Рабочий диапазон частот до 3 МГц позволяет использовать вилку в низкочастотных цепях, включая цепи питания и управления. Изделие сохраняет работоспособность при значительных вибрационных и ударных воздействиях, что подтверждает его пригодность для применения в аппаратуре, эксплуатируемой в жёстких условиях.

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 означает, что соединитель предназначен для работы в макроклиматических районах с умеренным и холодным климатом при размещении в атмосфере условно чистого типа. Это указывает на необходимость защиты от прямого воздействия атмосферных осадков, пыли и солнечной радиации.

Совместимость и монтаж

Изделие предназначено для соединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры. Угловое исполнение предполагает вывод кабеля под углом к оси соединителя, что снижает габаритную глубину монтажа и упрощает компоновку оборудования.

Соединитель допускает как внутренний монтаж внутри корпусов приборов, так и наружный — при условии обеспечения защиты от неблагоприятных факторов окружающей среды. Подключение выполняется к ответной розетке соответствующего типономинала серии ШР20.

Артикул изделия — 9530. Год выпуска — 2016. Изделие поставляется как самостоятельная единица; комплектация дополнительными элементами не указана.
