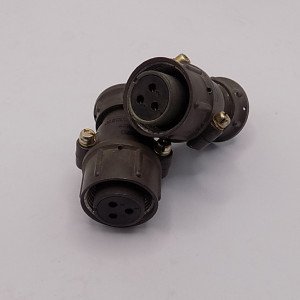

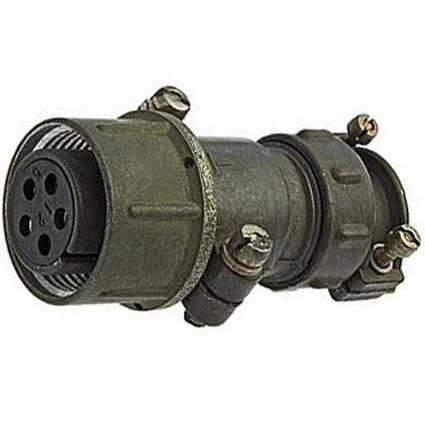

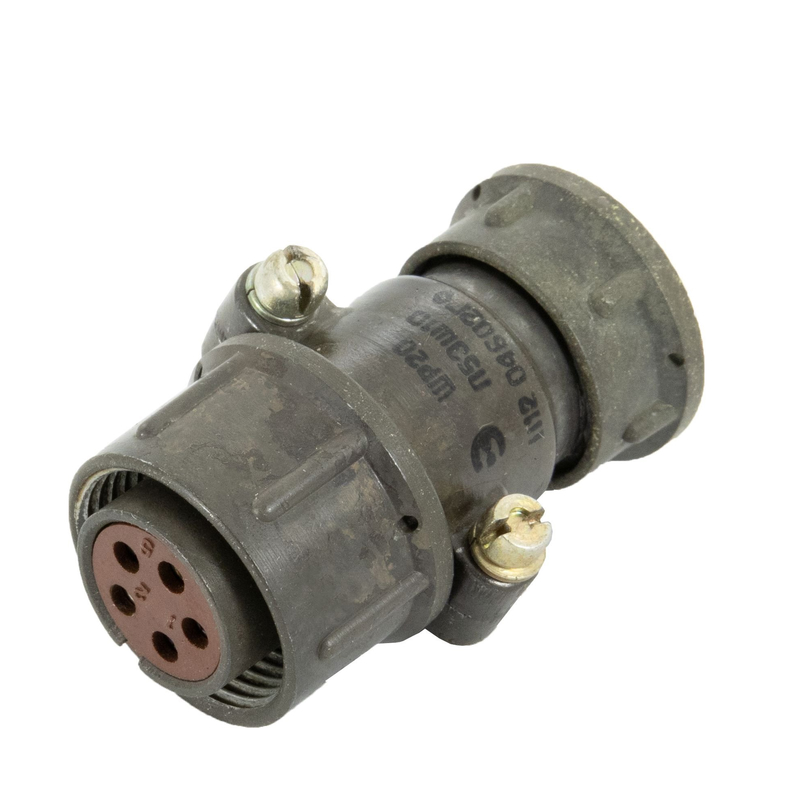

ШР20У5ЭШ7 — это кабельная розетка серии цилиндрических соединителей ШР от производителя Каскад (отгружена с ОТК в 2024 году). Она предназначена для надежного подключения экранированного кабеля в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

Используется во внутренних и наружных электрических цепях (при защите от пыли и влаги потребителем), включая работу с постоянным и переменным током (до 3 МГц). Подходит для климатического исполнения УХЛ, выдерживает экстремальные условия — от пониженного давления до вибраций и ударов.

Характеристики

• Количество контактов: 5 шт. диаметром 1,5 мм. ?

• Рабочий ток на контакт: до 10 А, общий — до 50 А; напряжение — до 850 В.

• Сопротивление контакта: не более 2,5 мОм; изоляции — не менее 5000 МОм. ?

• Сочленение: резьбовое, одношпоночное; монтаж — пайка.

• Выдерживает 500 соединений-расчленений, наработку 1000 часов; вибрацию 1–5000 Гц (до 300 м/с?), удары до 5000 м/с?.

• Габариты: 68,1?51,4?29,5 мм; температура: от -60°C до +60°C (с пиком до +110°C). ?

Конструкция с угловым патрубком (У) и гайкой для экранированного кабеля (Э) обеспечивает надежность в аппаратуре.
