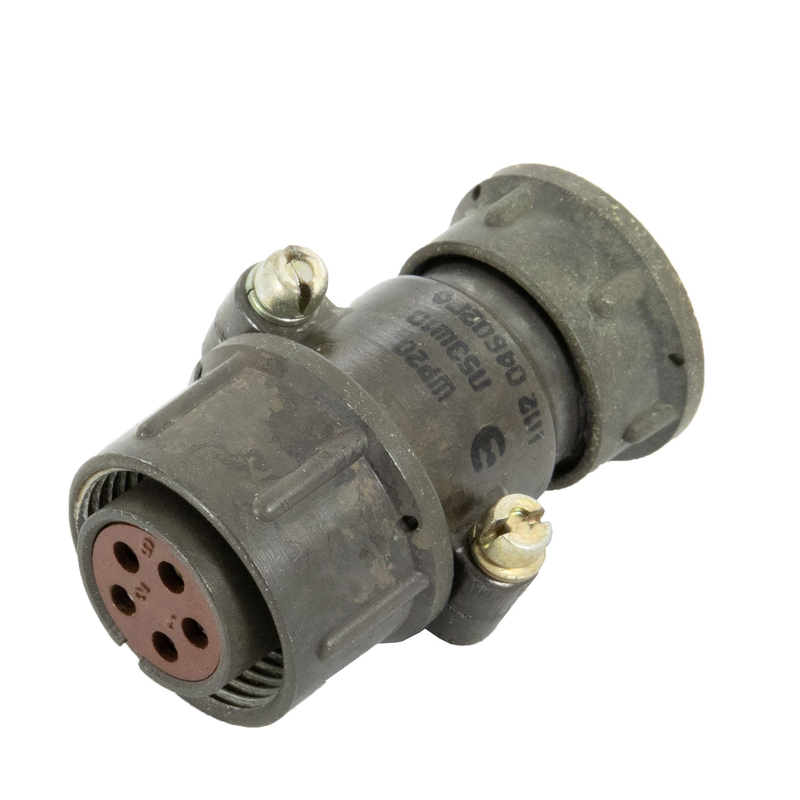

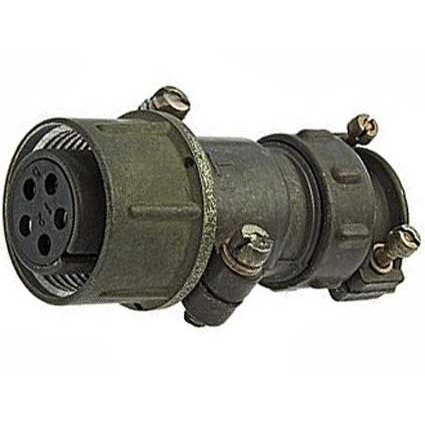

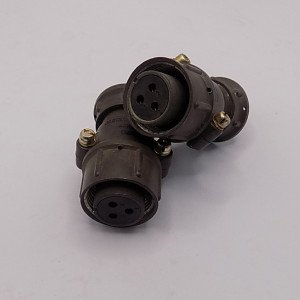

ШР20У5ЭШ7 — это кабельная розетка с угловым патрубком для экранированного кабеля, выпускавшаяся примерно в 2013–2016 годах. Она относится к низкочастотным цилиндрическим соединителям серии ШР.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Используется во внутренних установках в климатическом исполнении УХЛ, допускается наружное применение при защите от дождя, пыли и солнечного излучения.
Подходит для цепей постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Количество контактов: 5 шт. диаметром 1,5 мм.

• Рабочий ток на контакт: 10 А.

• Максимальное напряжение: 850 В (амплитудное).

• Покрытие контактов: серебро.

• Рабочая температура: от -60 до +100 °C (с учётом перегрева контактов до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?.

• Удар: одиночный до 5000 м/с?, многократный до 350 м/с?.

• Сопротивление изоляции: не менее 5000 МОм.

• Срок службы: наработка 1000 ч, 500 сочленений-расчленений.
