Назначение и конструкция

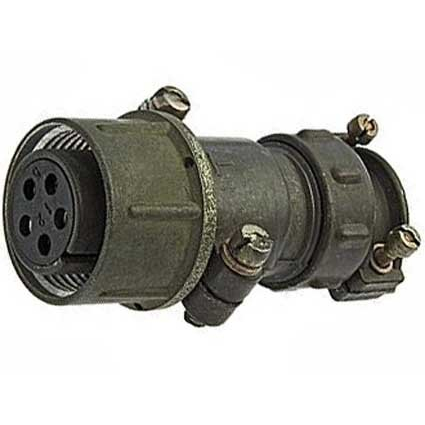

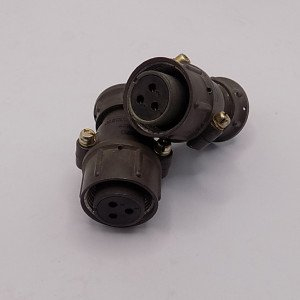

ШР20У5ЭШ7 — кабельная розетка цилиндрического типа серии ШР, артикул 51290. Она предназначена для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Применяется во внутренних и наружных условиях при защите от пыли и влаги. Исполнение розетки — негерметичное, климатическое исполнение УХЛ.

Конструктивно розетка имеет пять контактов диаметром 1,5 мм, угловой патрубок для ввода кабеля, резьбовое сочленение и одношпоночную поляризацию. Резьбовое соединение обеспечивает механическую фиксацию, а поляризация помогает исключить неправильное подключение. Исполнение «Э» предусматривает применение с экранированным кабелем.

Расшифровка обозначения

• ШР — тип соединителя серии ШР.
• 20 — условный размер корпуса.
• У — угловой патрубок.
• 5 — количество контактов.
• Э — исполнение для экранированного кабеля.
• Ш — розетка.
• 7 — комбинация с пятью контактами диаметром 1,5 мм.

Покрытие контактов — серебро, если в обозначении не указано «Н» для никелевого покрытия. В наименовании ШР20У5ЭШ7 такого указания нет.

Технические особенности

Электрические параметры розетки рассчитаны на ток до 10 А на каждый контакт и суммарный ток до 50 А. Допустимое напряжение — до 850 В амплитудного значения. Сопротивление контакта составляет не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Для подключения подходят провода сечением до 1,93 мм².

• Количество контактов — 5, диаметр каждого — 1,5 мм.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, при перегреве — до плюс 110 градусов Цельсия.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Устойчивость к вибрации — от 1 до 5000 Гц при ускорении 300 метров в секунду в квадрате.
• Одиночный удар — 5000 метров в секунду в квадрате, многократный удар — 350 метров в секунду в квадрате.
• Работоспособность при пониженном давлении — 1,3 на 10 в минус четвёртой степени Па.
• Климатическое исполнение — УХЛ, негерметичное.

Применение и условия эксплуатации

Розетка ШР20У5ЭШ7 применяется для коммутации электрических цепей в кабельных линиях и устройствах, где необходим цилиндрический соединитель с пятью контактами, угловым вводом кабеля и резьбовой фиксацией. Она подходит для постоянного и переменного тока частотой до 3 МГц. Благодаря исполнению для экранированного кабеля розетка может использоваться в соответствующих кабельных сборках.

Эксплуатация допускается внутри и снаружи помещений при защите от пыли и влаги. Поскольку исполнение негерметичное, требуется дополнительная защита от прямого воздействия влаги и пыли. Устойчивость к вибрации, одиночным и многократным ударам, а также к пониженному давлению расширяет возможности применения в сложных условиях.

Для монтажа используются провода сечением до 1,93 мм². Одношпоночная поляризация и резьбовое сочленение способствуют правильному подключению и стабильности соединения. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют область применения розетки как соединительного элемента для кабелей, приборов и электротехнических узлов, работающих в условиях, соответствующих климатическому исполнению УХЛ.
