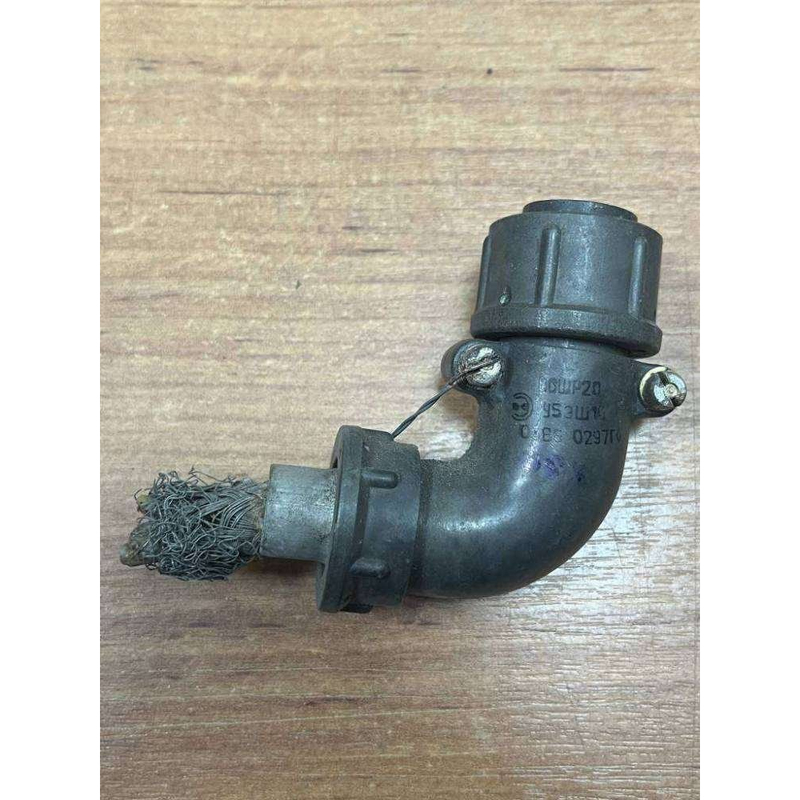

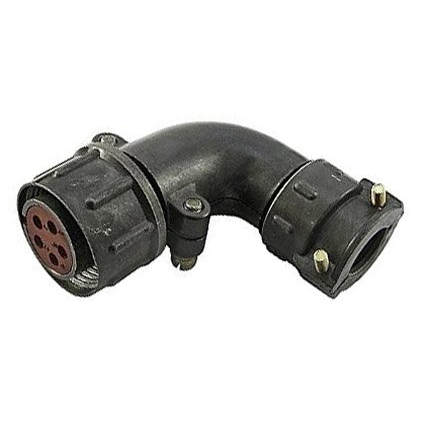

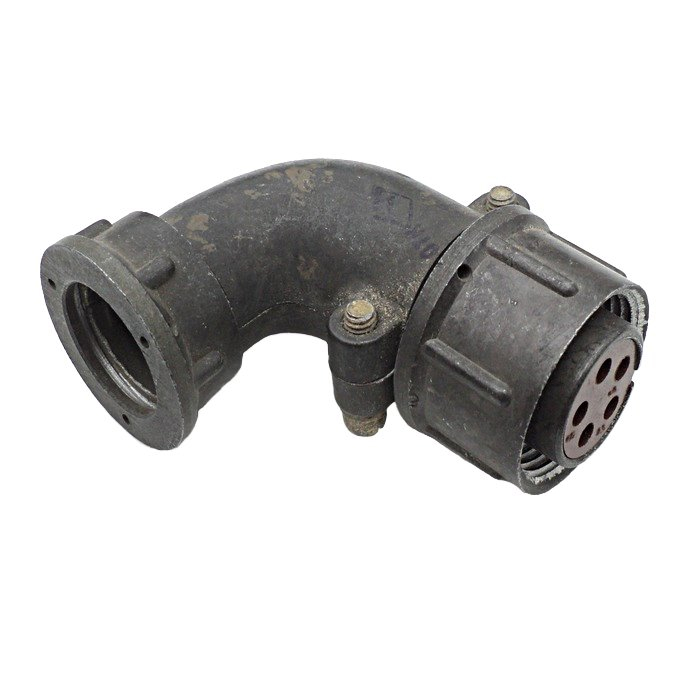

ШР20У5ЭШ10 — это кабельная розетка серии цилиндрических соединителей ШР от производителя «Каскад», прошедшая ОТК в 2024 году. ?

Применение

розетка предназначена для объемного монтажа и работы в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. Она используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков.

Характеристики

• Тип корпуса: кабельный с угловым патрубком и гайкой для экранированного кабеля. ?

• Условный размер корпуса: 20. ?

• Количество контактов: 5 шт., диаметром 2,5 мм.

• Максимальное рабочее напряжение постоянного тока: 850 В. ?

• Рабочий ток на контакт: до 25 А.

• Сопротивление контактов: не более 1,0 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Рабочая температура: от -60 до +60 °C, смена температур до +110 °C. ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с? (30 g). ?

• Механический удар: многократный до 350 м/с?, одиночный до 5000 м/с?. ?

• Линейное ускорение: до 2000 м/с?. ?

• Наработка: минимум 5000 ч, сочленения-расчленения: не менее 500. ?

• Срок сохраняемости: 15 лет. ?
