Назначение

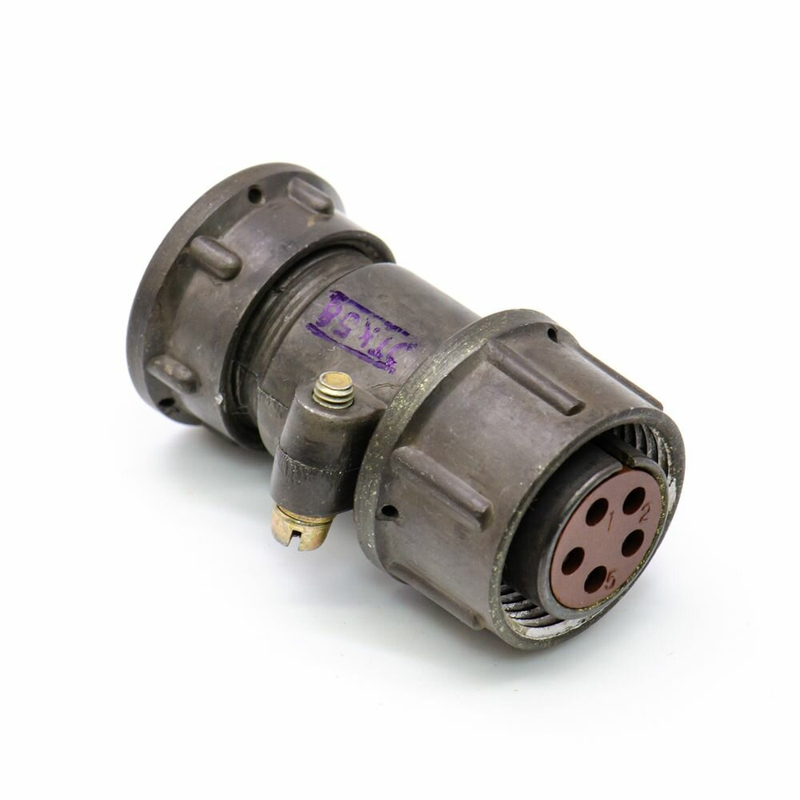

ШР20У5ЭШ10 — кабельная розетка цилиндрического соединителя серии ШР. Изделие предназначено для надёжного соединения электрических цепей в промышленной аппаратуре, приборах и кабельных сборках. Розетка относится к кабельной части соединителя и применяется совместно с ответной приборной частью, образуя разъёмное контактное соединение с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильную стыковку.

Артикул изделия — 80034, категория — ШР20. Конструкция рассчитана на эксплуатацию в составе электро- и радиоаппаратуры, где требуется передача питания и сигналов по экранированному кабелю в условиях повышенных нагрузок.

Подтверждённые особенности

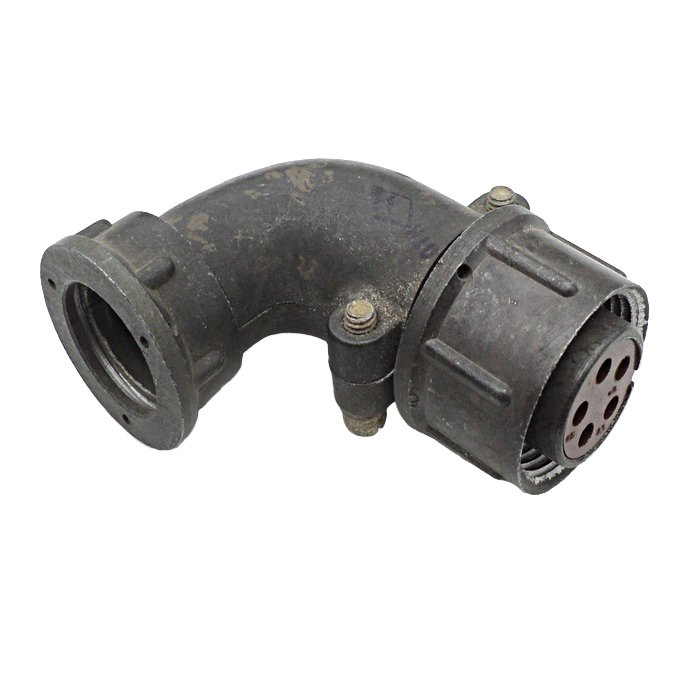

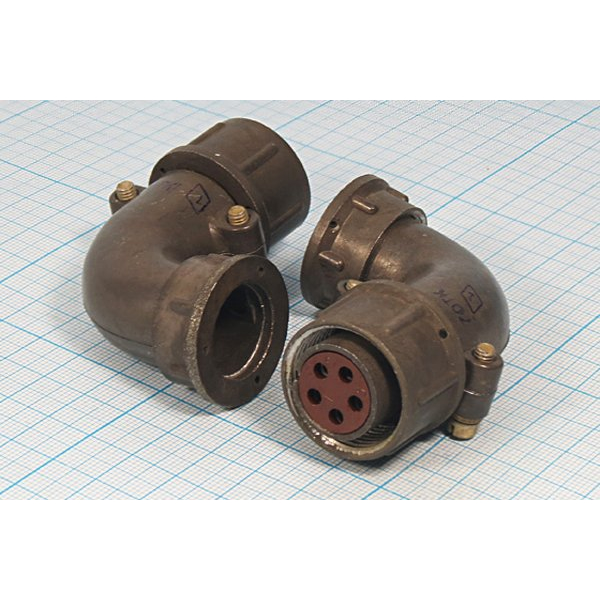

Розетка имеет условный размер корпуса 20 и 5 контактов диаметром 2,5 мм. Угловой патрубок с гайкой предназначен для монтажа экранированного кабеля; этому соответствует обозначение «У5ЭШ» в наименовании. Корпус металлический, угловой, с резьбой М24х1,5 и максимальным диаметром 29,5 мм. Максимальная длина изделия — около 70 мм.

Основные электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — до 850 В постоянного или переменного тока частотой до 3 МГц;
• рабочий ток на контакт — до 25 А;
• сопротивление контактов — не более 1,0 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный нагрев до плюс 110 градусов Цельсия.

Покрытие контактов — серебро, материал корпуса — металл, изолятор — карболит. Такое исполнение обеспечивает пылебрызгозащищённость и устойчивость к вибрациям. Соединители серии ШР выполняются с резьбовым сочленением и одношпоночной поляризацией.

Комплектация и монтаж

Розетка оснащена угловым патрубком с гайкой для закрепления экранированного кабеля, что позволяет организовать ввод проводников под углом к оси сочленения и защитить место подключения от механических воздействий. Монтаж выполняется на кабеле; ответная часть соединителя должна соответствовать типоразмеру корпуса 20 и числу контактов 5.

В каталоге указано значение «2020 5: 510 шт» — это справочные данные каталога, а не характеристика изделия.

Применение

ШР20У5ЭШ10 применяется для подключения проводов, кабелей и блоков в электро- и радиоаппаратуре. Типовые области использования — промышленное оборудование, приборные и кабельные части соединителей с резьбовым сочленением. Розетка востребована там, где требуется передача тока до 25 А на контакт при напряжении до 850 В и стабильное контактное сопротивление.

Благодаря металлическому корпусу, карболитовому изолятору и серебряному покрытию контактов изделие подходит для условий с вибрацией и воздействием пыли и брызг. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать розетку в неотапливаемых помещениях и на открытом воздухе в составе защищённых сборок.

Перед стыковкой следует проверить соответствие ответной части по размеру корпуса 20, числу контактов 5 и диаметру контактов 2,5 мм, а также надёжность закрепления экранированного кабеля в угловом патрубке гайкой.
