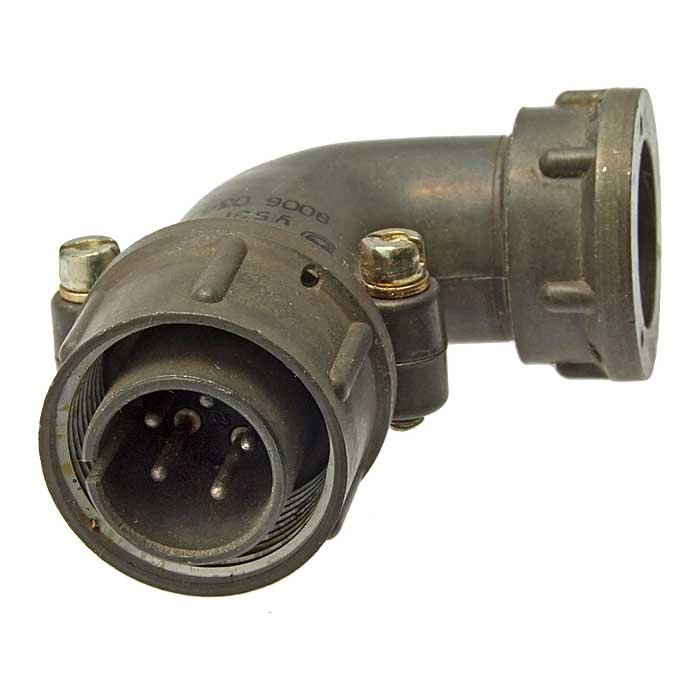

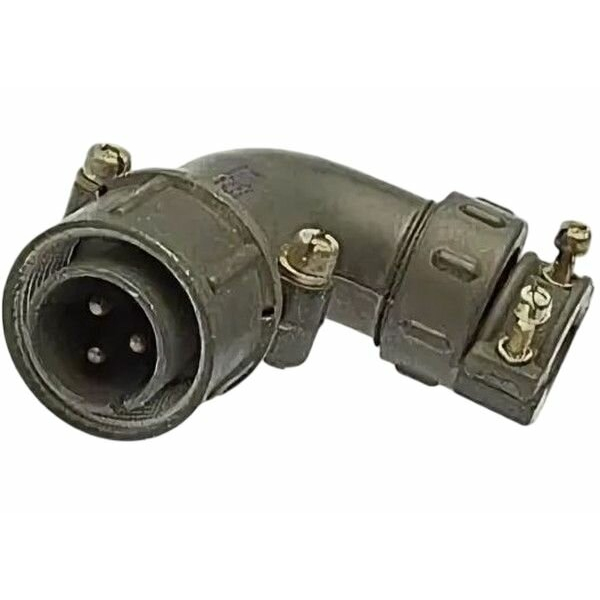

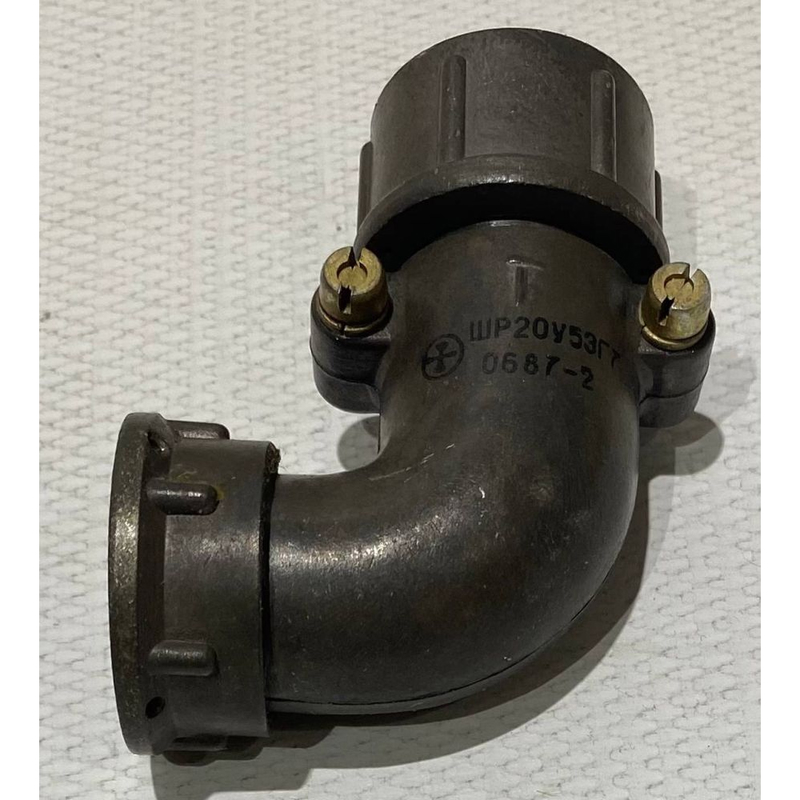

Соединители ШР20У5ЭГ7 представляют собой низкочастотные цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Технические характеристики

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ.

• Количество контактов : 5, диаметр контактов 1,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 10 А, общая нагрузка до 50 А.

• Сопротивление контакта : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Конструктивные особенности

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Покрытие контактов : Серебро или никель.

• Материал корпуса : Пластмассовый.

• Конструктивное исполнение : Угловой патрубок для кабельной части.

Применение

Соединители ШР20У5ЭГ7 используются в радиоэлектронной и радиотехнической аппаратуре для соединения цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом при напряжении до 850 В. Они подходят для внутреннего и наружного применения при защите от пыли и воды.
