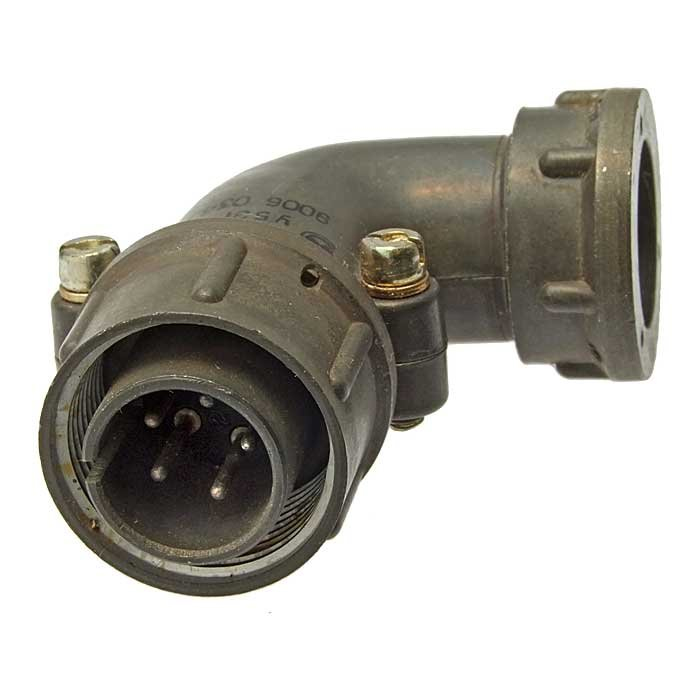

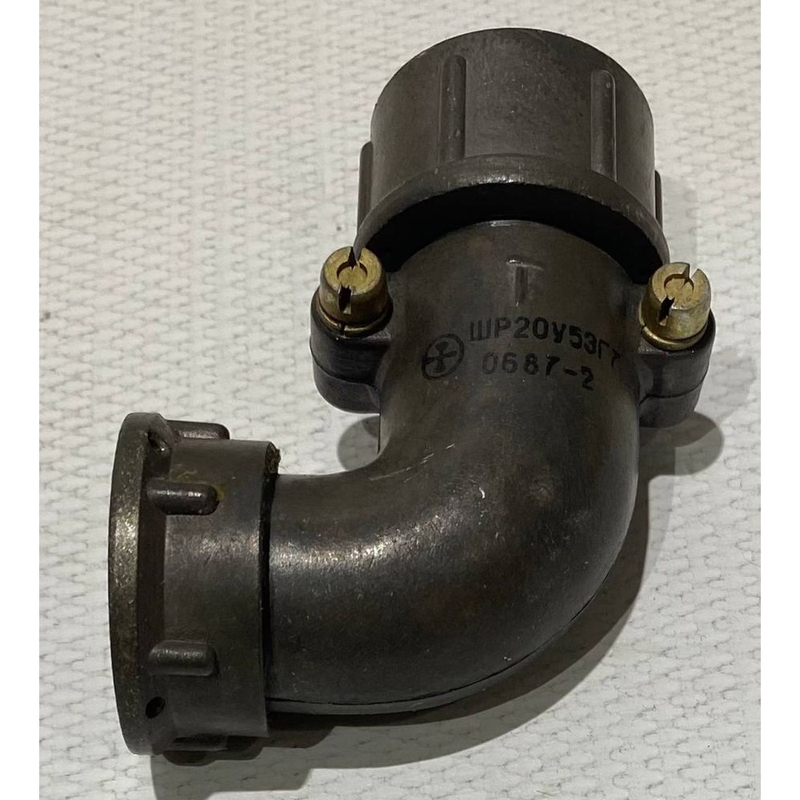

ШР20У5ЭГ7 — это кабельная вилка с угловым патрубком, низкочастотный цилиндрический соединитель общего назначения.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в радиоэлектронной и радиотехнической аппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от пыли, воды, дождя и солнечного излучения.
Работает в цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

Рабочий ток — 10 А на контакт.
Максимальное напряжение — 850 В (амплитудное значение), сопротивление изоляции — не менее 5000 МОм.
Количество контактов — 5 (диаметр 1,5 мм), сочленение резьбовое, монтаж пайкой; наработка — минимум 1000 ч, сочленений-расчленений — 500.
Габариты — 68,1?51,4?29,5 мм; температура — от -60°C до +60°C (с перегревом контактов до +110°C); вибрация до 5000 Гц (300 м/с?), удары до 5000 м/с?.
