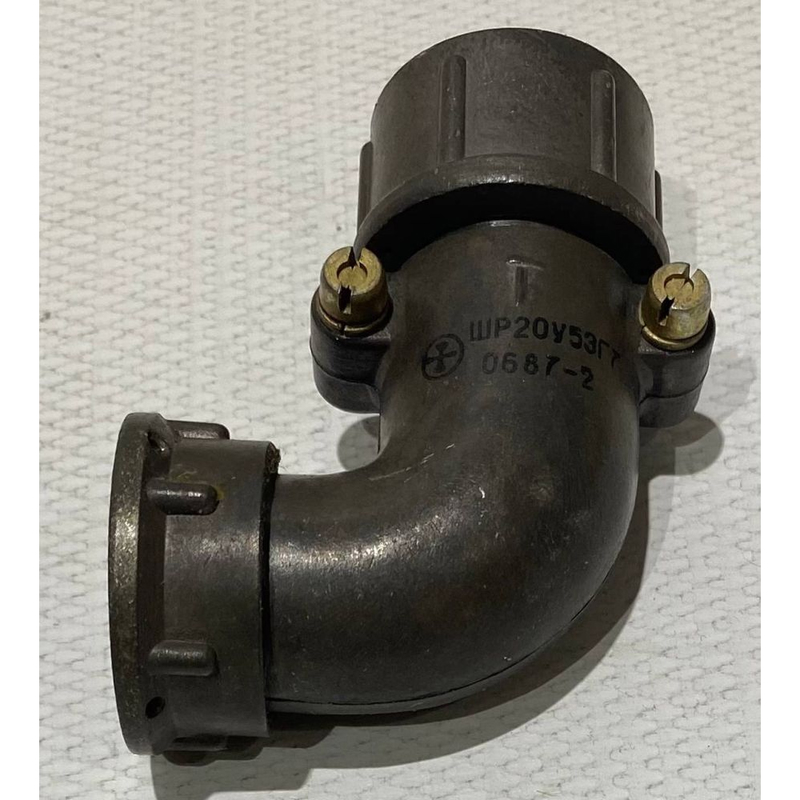

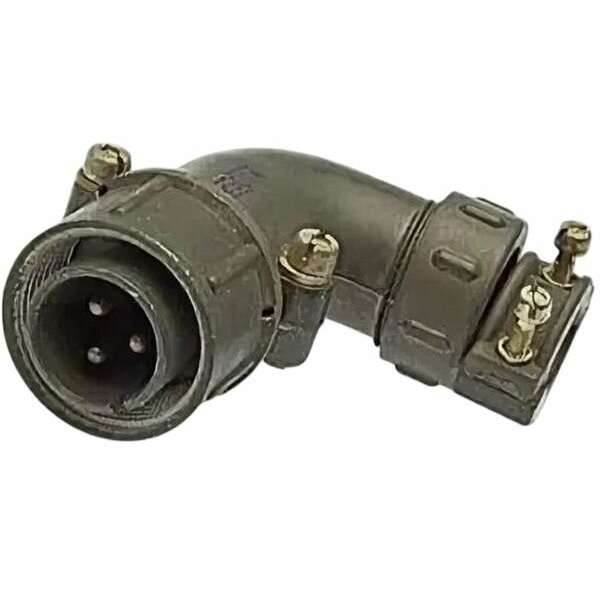

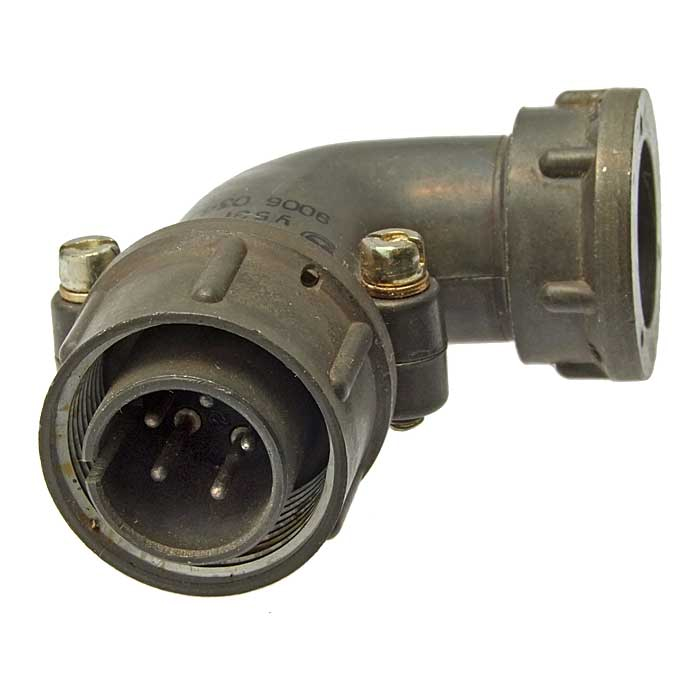

ШР20У5ЭГ7 — это вилка кабельная цилиндрического соединителя серии ШР от производителя НПО «Каскад» (2024 г., ОТК). Она предназначена для электрических соединений в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для соединения и разъединения цепей постоянного и переменного тока (до 3 МГц) в электро- и радиоаппаратуре, включая внутреннее и наружное применение при защите от пыли и воды (климатическое исполнение УХЛ).
Подходит для нагрузки до 10 А на контакт и до 50 А на соединитель в целом при напряжении до 850 В.

Характеристики

• Количество контактов: 5 (диаметр 1,5 мм, штыревые).

• Максимальное рабочее напряжение: 850 В (постоянного тока).

• Рабочий ток: до 10 А на контакт.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Сочленения-расчленения: не менее 500. ?

• Наработка: минимум 1000–5000 часов.

• Температура эксплуатации: от -60°C до +60°C.

• Вибрация: синусоидальная 1–5000 Гц, до 30 g; удар до 500 g.

• Срок сохраняемости: 15 лет.
  Конструкция: угловой патрубок, резьбовое сочленение, одношпоночная поляризация.
