Назначение

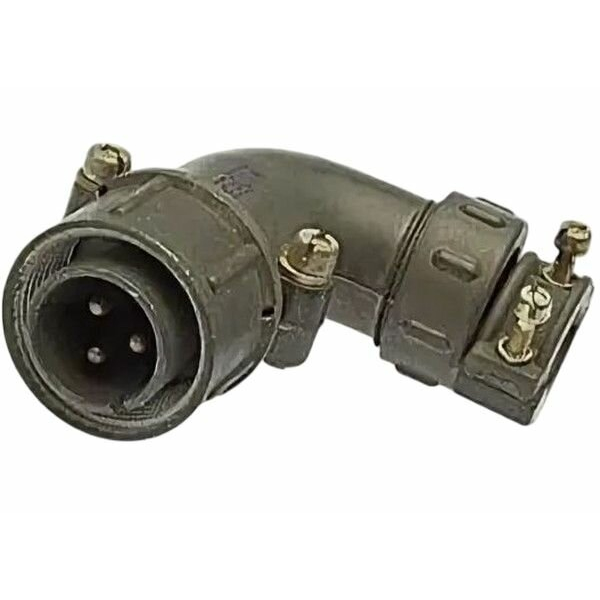

ШР20У5ЭГ7 — кабельная вилка цилиндрического типа из серии соединителей ШР. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это низкочастотный негерметичный разъём ручного соединения, рассчитанный на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

Вилка применяется как для внутреннего, так и для наружного монтажа с защитой от пыли и влаги. Она соединяет цепи с нагрузкой до 10 А на контакт и может использоваться в составе кабельных сборок, жгутов и межблочных соединений.

Расшифровка маркировки

Обозначение изделия построено по единой системе серии ШР и содержит следующие сведения:

• ШР — серия цилиндрических соединителей.
• 20 — условный размер корпуса (диаметр около 20 мм).
• У — кабельная часть с угловым патрубком.
• 5 — число контактов (5 штук диаметром 1,5 мм).
• Э — экранированный вариант исполнения.
• Г — вилка, то есть ответная часть для кабеля.
• 7 — комбинация контактов.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя:

• Рабочий ток на контакт: 10 А.
• Максимальное напряжение: 850 В.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 110 градусов Цельсия.
• Вибрация синусоидальная: 1–5000 Гц при ускорении 300 метров на секунду в квадрате.
• Удар одиночный: 5000 метров на секунду в квадрате.
• Число сочленений-расчленений: не менее 500.
• Наработка: от 1000 до 5000 часов.

Соединитель выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля и подходит для климатического исполнения УХЛ.

Особенности и применение

Вилка имеет пять контактов диаметром 1,5 мм и угловой патрубок для кабеля, что упрощает прокладку провода в стеснённых условиях. Экранированное исполнение снижает влияние помех и позволяет применять изделие в цепях, чувствительных к наводкам. Негерметичная конструкция с защитой от пыли и влаги делает разъём пригодным для наружного монтажа.

Вилка ШР20У5ЭГ7 востребована в радиотехнической и радиоэлектронной аппаратуре, в приборах и блоках, эксплуатируемых при широком диапазоне температур и при механических нагрузках, включая вибрацию и удар. Она рассчитана на многократное ручное сочленение и расчленение и обеспечивает стабильный электрический контакт в течение длительного срока службы.

Данные VirtueMart

Артикул изделия — 41207. Категория — ШР20. Приёмка — «1». Год — 89. Производитель в данных о товаре не указан.
