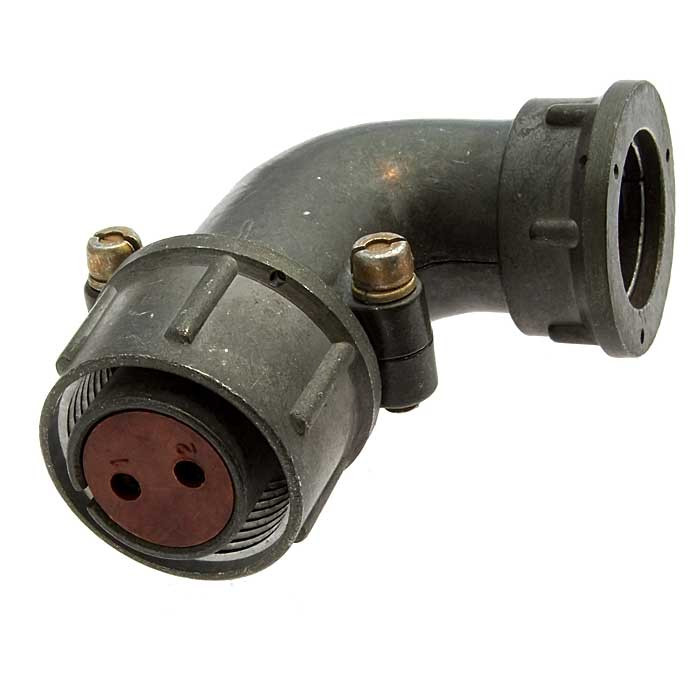

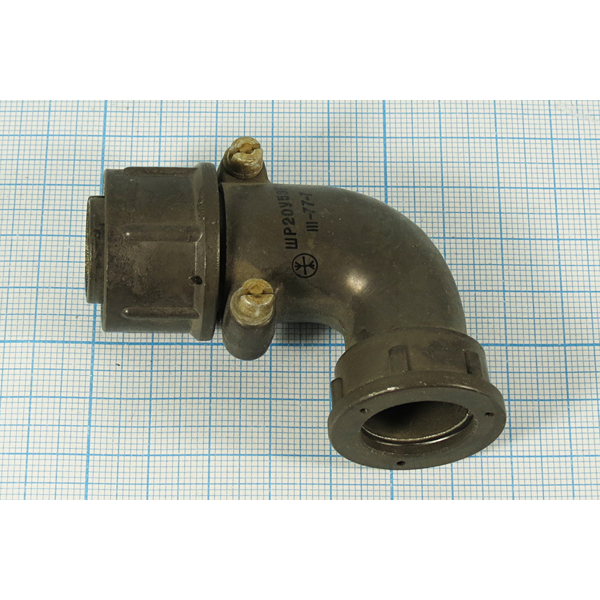

ШР20У5ЭГ10 вилка Каскад (2024г ОТК) — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком и гайкой для экранированного кабеля, прошедшая обязательное техническое контролирование (ОТК) в 2024 году.

Применение

Предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.
Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также наружного при защите от дождя, пыли и солнца.

Характеристики

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с?), механические удары (одиночные до 5000 м/с?, многократные до 350 м/с?) и линейное ускорение до 2000 м/с?.
Рабочая температура от -60°C до +60°C (с перегревом контактов до +110°C), пониженное давление до 1,3·10?? Па.
Сопротивление изоляции не менее 5000 МОм, наработка минимум 1000 часов, 500 сочленений-расчленений, срок сохраняемости 15 лет.
