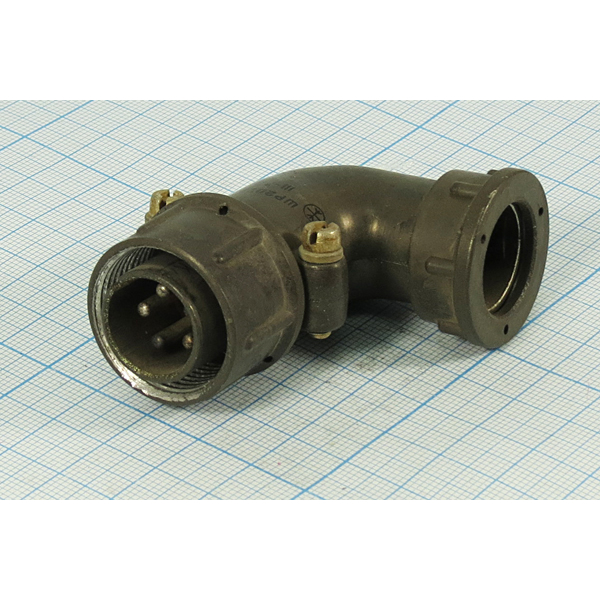

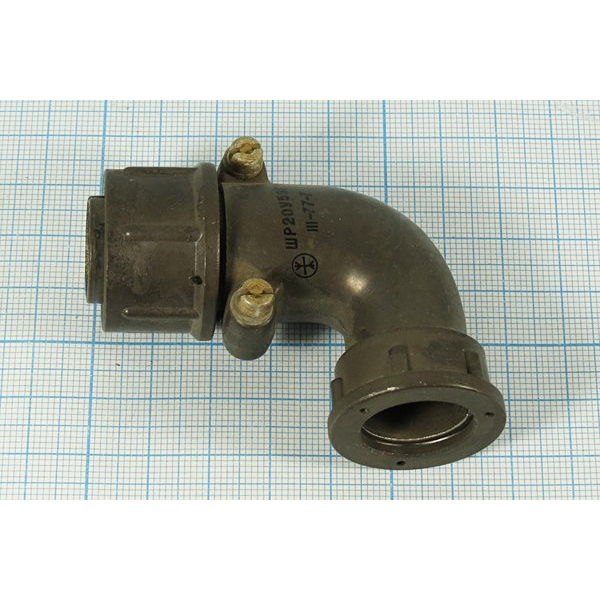

ШР20У5ЭГ10 — это вилка низкочастотного цилиндрического соединителя, выпускавшаяся в период 2013–2016 годов. Она предназначена для надежного соединения электрических цепей в различных устройствах.

Применение

Соединитель используется для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В в электро- и радиоаппаратуре, включая приборы и узлы.
Применяется для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от дождя, пыли и солнечного излучения; подходит для экранированных или неэкранированных кабелей.
Сочленяется резьбовым способом с одношпоночной поляризацией корпусов. ?

Характеристики

вилка имеет условный размер корпуса 20, 5 контактов, покрытие контактов серебром и угловой патрубок на кабельной части.
Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с? одиночные) и пониженное давление до 1,3·10?? Па.
Сопротивление изоляции не менее 5000 МОм, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
