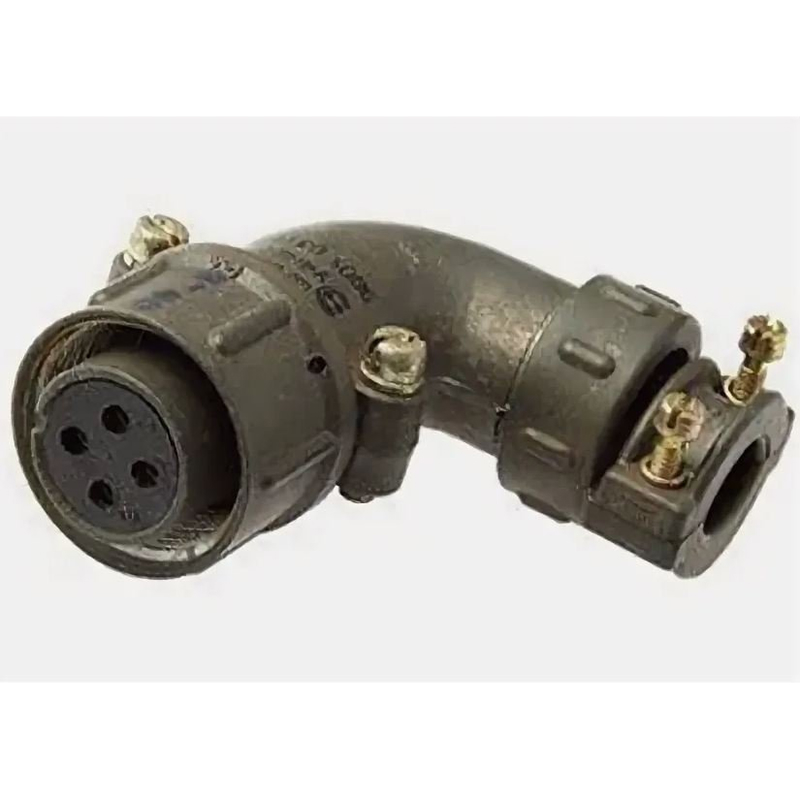

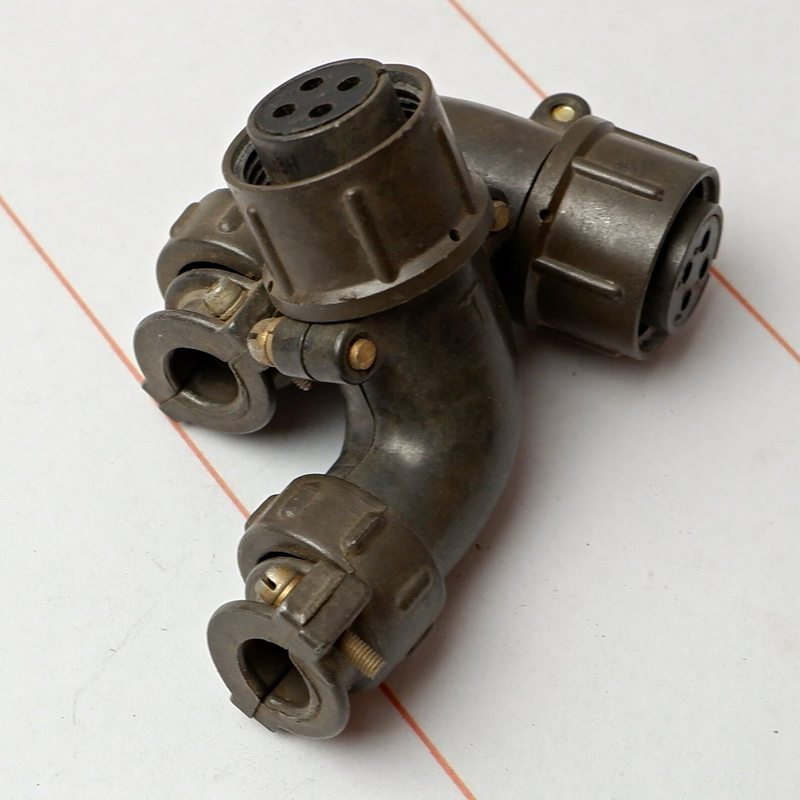

ШР20У4НШ8Н — это низкочастотный цилиндрический кабельный соединитель, выполненный в виде угловой розетки, рассчитанный на работу в электрических цепях постоянного и переменного тока.

• ШР — тип низкочастотного цилиндрического соединителя.

• 20 — условный размер корпуса (нормальный габаритный ряд).

• У — конструктивное исполнение с угловым патрубком (кабельная часть).

• 4Н — розетка кабельная с 4 контактами в виде гнёзд.

• Ш8 — сочетание контактов 8, т.е. 4 контакта диаметром 2,5 мм.

• Н — покрытие контактов никелем (в отличие от серебряного покрытия в исполнении без буквы Н).

• Количество контактов: 4, диаметром 2,5 мм, контактный элемент — гнездо.

• Покрытие контактов — никель, что обеспечивает хорошую коррозионную стойкость и механическую устойчивость.

• Сопротивление контакта не более 1–2 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Номинальное напряжение цепи — до порядка 850 В, максимальный рабочий ток — около 35 А на разъём, с допустимой токовой нагрузкой на один контакт до 25 А.

• Корпус, как правило, алюминиевый сплав (например А‑22), вставки (изоляторы) выполнены из карболита или аналогичного компаунда.

• Патрубок угловой, предназначен для неэкранированного кабеля; гайка патрубка рассчитана на фиксацию без кабельного экрана.

• Сочленение с вилкой — резьбовое, поляризация корпусов одношпоночная, используется объёмный монтаж.

• Климатическое исполнение, как правило, У или УХЛ, допускающее работу в диапазоне температур примерно от −60 °C до +60 °C, при относительной влажности до 95–98% при 25 °C.

• Разъём не герметичный, предназначен для работы в нормальных и сложных климатических условиях, включая вибрации и ударные нагрузки, но без специального требования на герметичность.
