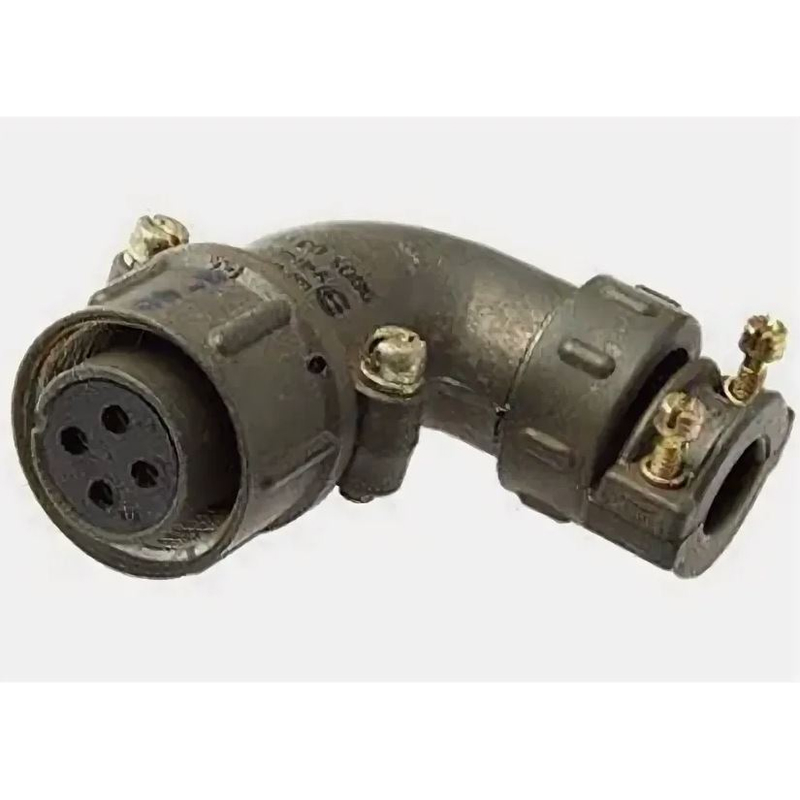

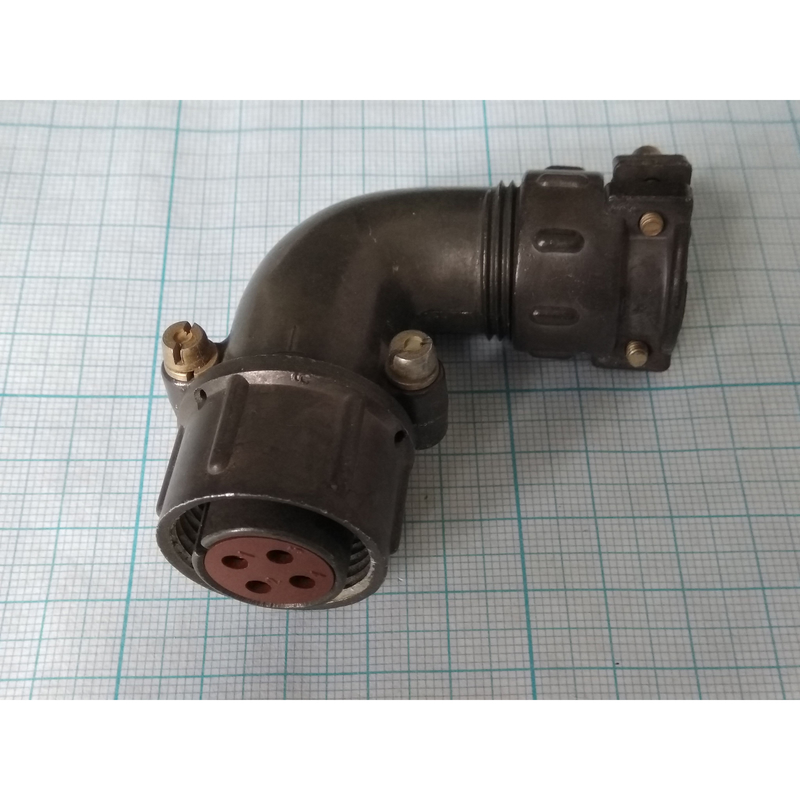

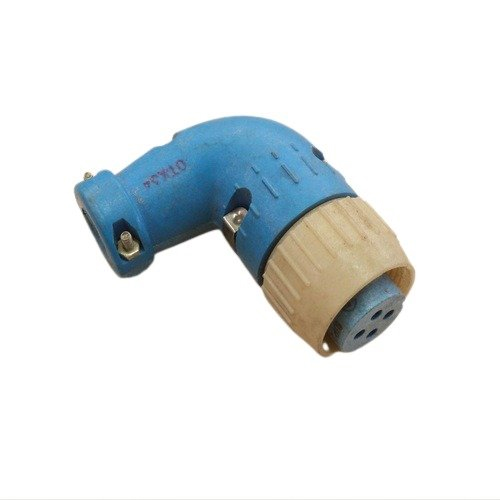

Соединители ШР20У4НШ8Н-М представляют собой кабельные розетки, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Эти соединители используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики:

• Тип соединителя : Негерметичный, низкочастотный цилиндрический объемного монтажа с резьбовым соединением.

• Климатическое исполнение : УХЛ2 по ГОСТ 15150-69.

• Условный размер корпуса : 20.

• Конструктивное исполнение : Кабельная часть с угловым патрубком.

• Количество контактов : 4.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Никель.

• Материал корпуса : Пластмассовый.

• Метод монтажа : Пайка.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Применение:

Соединители ШР20У4НШ8Н-М применяются для внутреннего монтажа, но могут использоваться и для наружного при условии защиты от воздействия дождя, пыли и солнечного излучения. Они совместимы с соединителями 2РТТ и 2РТ-А по соответствующим техническим условиям.

Технические условия:

Соединители соответствуют техническим условиям НКЦС.434410.111ТУ и НКЦС.434410.504ТУ. Гарантийный срок хранения составляет 15 лет со дня изготовления.
