ШР20У4НШ8Н-М

Цена:

600 ₽

Технические характеристики

ШР20У4НШ8Н-М

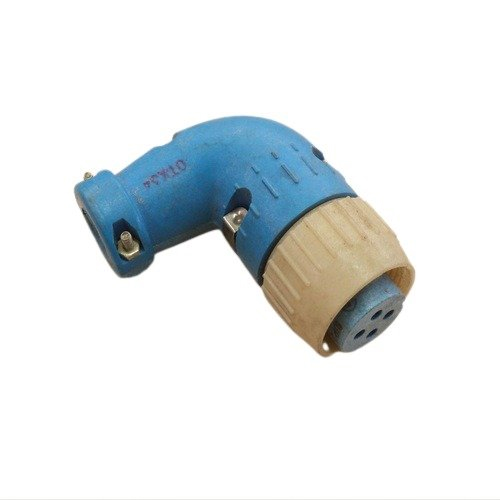

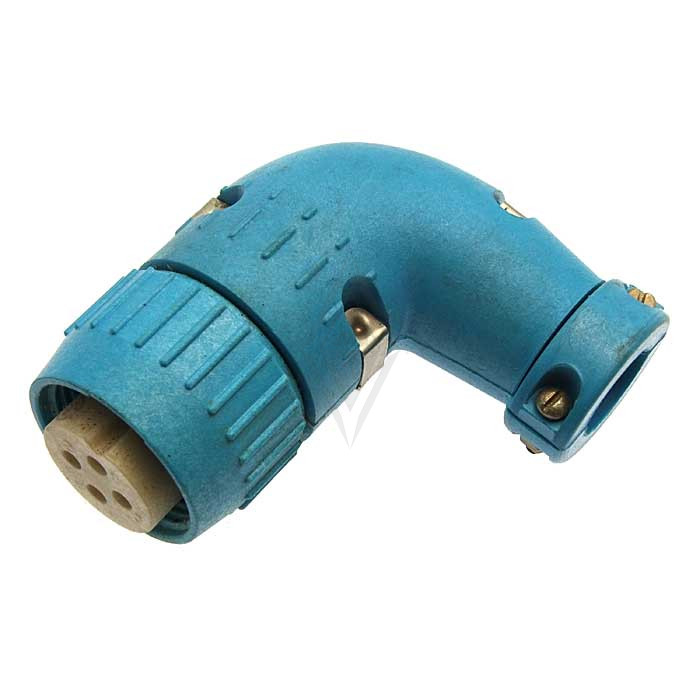

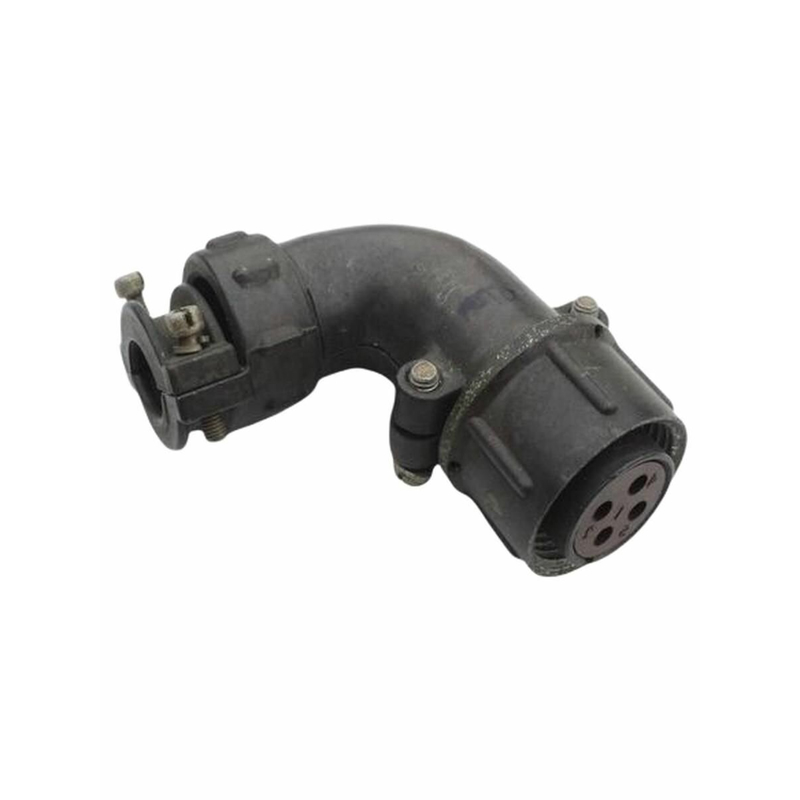

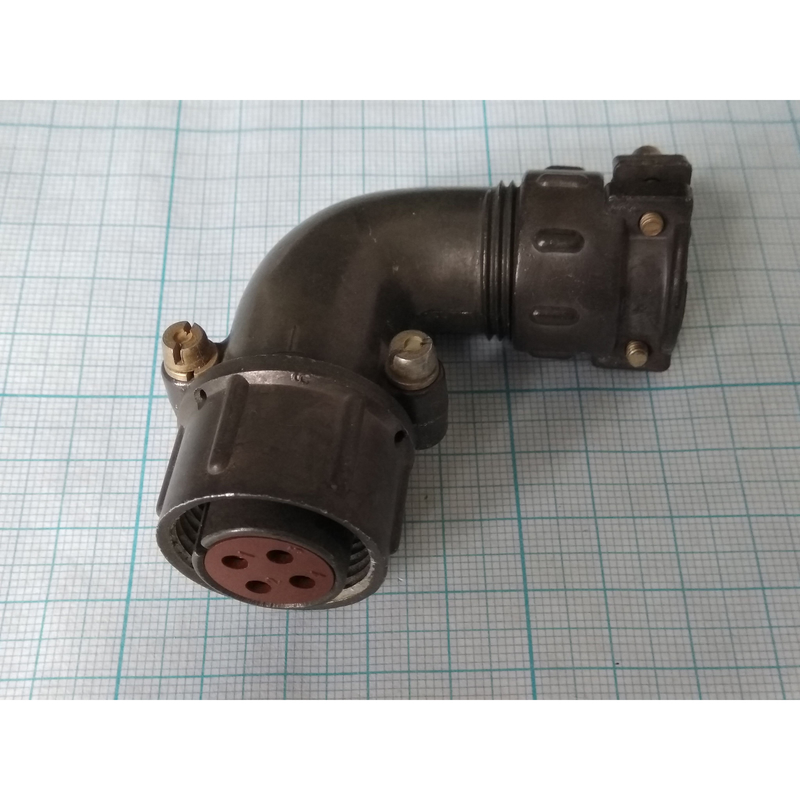

ШР20У4НШ8Н-М — это кабельная розетка низкочастотного цилиндрического соединителя типа ШР с угловым патрубком и пластмассовым корпусом. Она предназначена для надежного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (негерметичный, резьбовое сочленение).
20 — условный размер корпуса.
У — кабельная часть с угловым патрубком.
4 — 4 контакта диаметром 2,5 мм.
НШ — контакты с покрытием никелем (Н) и, возможно, шлицевыми элементами.
8 — тип контактов для токов до 35 А на контакт.
Н-М — никелевое покрытие, материал корпуса — пластмасса (М).

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные). Сопротивление изоляции — не менее 5000 МОм, максимальная токовая нагрузка — 100 А (общая), наработка — минимум 1000 часов, количество сочленений-расчленений — 500.

Условия эксплуатации

Климатическое исполнение — УХЛ (от -60 до +60 °C, с кратковременным нагревом контактов до +110 °C), подходит для внутреннего монтажа, допускается наружный при защите от дождя, пыли и солнца. Работает при пониженном давлении 1,3·10⁻⁴ Па, срок сохраняемости — 15 лет.

Описание

ШР20У4НШ8Н-М

ШР20У4НШ8Н-М: кабельная розетка для надёжных электрических соединений

ШР20У4НШ8Н-М — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной розетки. Разъём предназначен для создания разъёмных соединений в цепях питания, управления, контроля и передачи электрических сигналов в аппаратуре промышленного, измерительного и специального назначения.

Конструкция с угловым патрубком удобна при ограниченном монтажном пространстве: кабель выводится под углом к оси разъёма, что помогает аккуратно организовать жгут и снизить нагрузку на проводники при подключении оборудования.

Расшифровка маркировки ШР20У4НШ8Н-М

Маркировка изделия отражает его конструктивные особенности и контактную конфигурацию:

ШР — серия цилиндрических разъёмов с резьбовым сочленением.
20 — условный размер корпуса.
У — угловое исполнение кабельной части.
4 — исполнение розетки с гнездовыми контактами.
Н — вариант для неэкранированного кабеля.
Ш8 — контактный набор № 8.
Н — неэкранированный вариант кабельного ввода.
М — модификация изделия в соответствии с принятой системой обозначений.

Разъём ШР20У4НШ8Н-М относится к кабельным розеткам и применяется совместно с ответной частью соответствующей серии, обеспечивая механически прочное и электрически стабильное соединение.

Основные характеристики

Для исполнения с контактным набором Ш8 характерна четырёхконтактная компоновка с диаметром каждого контакта 2,5 мм. Такая конфигурация подходит для коммутации силовых и управляющих цепей, где требуется передавать сравнительно высокий ток через компактный разъём.

Параметр	Характеристика
Тип изделия	Кабельная розетка
Серия	ШР
Условный размер корпуса	20
Конструктивное исполнение	Угловой патрубок
Количество контактов	4
Диаметр контактов	2,5 мм
Тип контактов	Гнездовые
Способ сочленения	Резьбовой
Исполнение кабеля	Неэкранированное
Максимальное напряжение	До 850 В
Токовая нагрузка на контакт	До 25 А
Суммарная токовая нагрузка	До 100 А
Сопротивление изоляции	Не менее 5000 МОм
Сопротивление контакта	Не более 2 мОм
Рабочая температура	От −60 до +60 °C
Ресурс сочленений	До 500 циклов

Указанные параметры следует сопоставлять с требованиями конкретной конструкторской документации и условиями эксплуатации оборудования.

Конструктивные особенности

ШР20У4НШ8Н-М относится к негерметичным соединителям, рассчитанным на эксплуатацию в аппаратуре, где соединение не должно подвергаться прямому воздействию влаги, агрессивных сред или погружению в жидкость. Резьбовая фиксация предотвращает случайное рассоединение при вибрациях, перемещении кабеля и обслуживании оборудования.

Контакты диаметром 2,5 мм имеют покрытие, способствующее снижению переходного сопротивления и поддержанию стабильности соединения. Для разъёмов серии ШР характерны высокая стойкость изоляции, способность работать при пониженных и повышенных температурах, а также устойчивость к вибрационным и ударным нагрузкам.

Угловой кабельный патрубок особенно полезен в следующих случаях:

при монтаже разъёма возле стенки корпуса или панели;
при плотной компоновке приборов и шкафов управления;
при необходимости направить кабель вдоль корпуса оборудования;
при ограничении радиуса изгиба кабеля;
при снижении механической нагрузки на место ввода провода.

Области применения

Кабельная розетка ШР20У4НШ8Н-М применяется в электротехнических системах, где требуется надёжное многоконтактное разъёмное подключение. Типовые области использования включают:

промышленную автоматику и шкафы управления;
контрольно-измерительные приборы;
испытательные стенды;
источники питания и преобразовательную технику;
электроприводы и системы управления двигателями;
лабораторное, диагностическое и технологическое оборудование;
приборостроение, радиоэлектронную аппаратуру и специальные технические комплексы.

Четыре контакта позволяют, например, организовать подачу питания на исполнительное устройство, подключить цепи управления, сигнальные линии либо разделить силовые и вспомогательные проводники в одном соединителе.

На что обратить внимание при применении

При проектировании или замене разъёма важно проверить соответствие контактной схемы, поляризации, ответной части и способа подключения проводников. Несмотря на одинаковый размер корпуса, соединители могут различаться по расположению контактов, типу кабельного патрубка, экранированию и исполнению монтажной части.

Для ШР20У4НШ8Н-М также необходимо учитывать:

соответствие сечения проводника допустимому току;
фактический ток в каждой цепи, а не только суммарную нагрузку;
отсутствие влаги и загрязнений в зоне негерметичного соединения;
допустимый радиус изгиба подключаемого кабеля;
качество пайки и изоляции монтажных соединений;
необходимость периодического контроля затяжки резьбового соединения.

ШР20У4НШ8Н-М — практичное решение для кабельного подключения оборудования, где важны компактность, устойчивость к механическим воздействиям, угловой вывод кабеля и надёжная коммутация четырёх электрических цепей.
