ШР20У4НШ8Н: кабельная розетка для надёжных электрических соединений

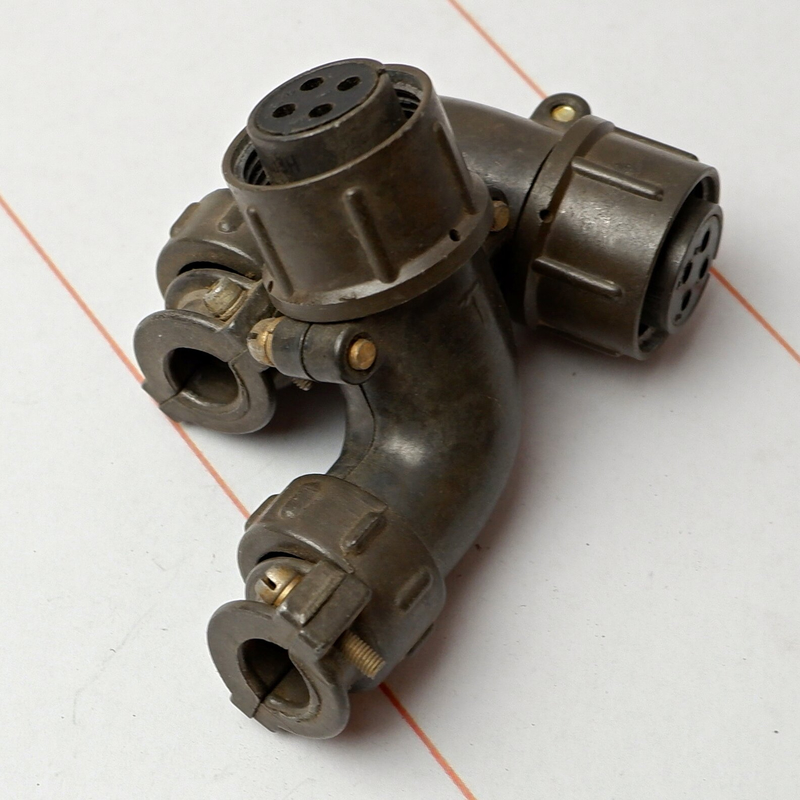

ШР20У4НШ8Н — цилиндрический низкочастотный штепсельный соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъём применяется для разъёмного соединения цепей постоянного, переменного и импульсного тока в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контактного соединения.

Конструкция ориентирована на монтаж с неэкранированным кабелем. Резьбовой способ сочленения предотвращает случайное рассоединение, а одношпоночная поляризация исключает неправильную ориентацию ответных частей при подключении.

Расшифровка обозначения

Маркировка ШР20У4НШ8Н содержит основные сведения о конструкции разъёма:

Контактный набор № 8 включает четыре гнездовых контакта диаметром 2,5 мм . Такое исполнение подходит для силовых и сигнальных цепей с повышенной токовой нагрузкой.

Технические характеристики

Для разъёма ШР20У4НШ8Н характерны следующие параметры:

• Количество контактов — 4.

• Тип контактов — гнездовые.

• Диаметр контактов — 2,5 мм.

• Максимальный ток на один контакт — до 35 А.

• Допустимая суммарная токовая нагрузка — до 100 А.

• Номинальное напряжение — до 850 В.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Частота переменного тока — до 3 МГц.

• Способ сочленения — резьбовой.

• Поляризация — одношпоночная.

• Число циклов сочленения и расчленения — до 500.

• Минимальная наработка — от 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Корпус разъёма обычно изготовлен из алюминиевого сплава, а изоляционная вставка — из карболита. Никелевое покрытие контактов повышает их стойкость к окислению и механическому износу при повторных подключениях.

Условия эксплуатации

Кабельная розетка ШР20У4НШ8Н рассчитана на эксплуатацию в широком диапазоне внешних условий. Рабочая температура составляет от −60 до +60 °C, а при учёте нагрева контактов изделие способно переносить смену температур в пределах от −60 до +110 °C.

Соединитель сохраняет работоспособность при вибрации с частотой от 1 до 5000 Гц, а также при значительных ударных и линейных нагрузках. Это делает его применимым в оборудовании, подвергающемся вибрации, транспортным нагрузкам и периодическим механическим воздействиям.

Важно учитывать, что данное исполнение не является герметичным. При использовании вне защищённого корпуса необходимо предусмотреть защиту от попадания влаги, пыли и загрязнений в зону контактного соединения.

Применение ШР20У4НШ8Н

Разъём ШР20У4НШ8Н используют при создании, ремонте и обслуживании электротехнического оборудования, требующего надёжного многоконтактного соединения. Он может применяться в следующих системах:

• Промышленное электрооборудование и шкафы управления.

• Источники питания, силовые блоки и распределительные устройства.

• Измерительные комплексы и испытательная аппаратура.

• Станочное, транспортное и специальное оборудование.

• Кабельные жгуты, съёмные модули и приборные соединения.

• Электронные устройства, работающие при вибрации и перепадах температур.

Угловой патрубок особенно удобен при ограниченном монтажном пространстве: кабель отводится в сторону, что уменьшает радиус изгиба и снижает нагрузку на проводники у места ввода в разъём.

Особенности монтажа

Перед установкой ШР20У4НШ8Н следует проверить соответствие ответной части по серии, размеру корпуса, контактному набору и ключевому положению. Для сохранения электрических характеристик необходимо соблюдать допустимое сечение присоединяемого провода: хвостовики контактов допускают подключение проводников сечением до 3 мм².

При пайке важно не допускать перегрева изоляционной вставки и контактов. Также рекомендуется обеспечить разгрузку кабеля от растягивающих усилий, надёжно затянуть концевую гайку и проверить отсутствие замыканий между контактами и корпусом. Правильно собранный разъём ШР20У4НШ8Н обеспечивает устойчивое соединение, удобное обслуживание и многократное подключение оборудования.
