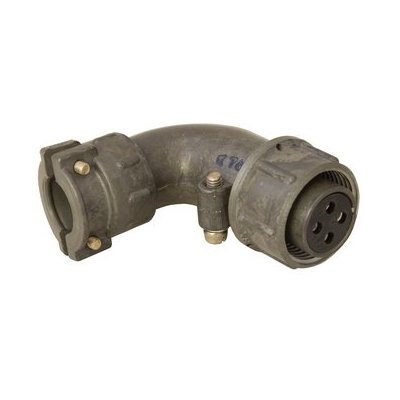

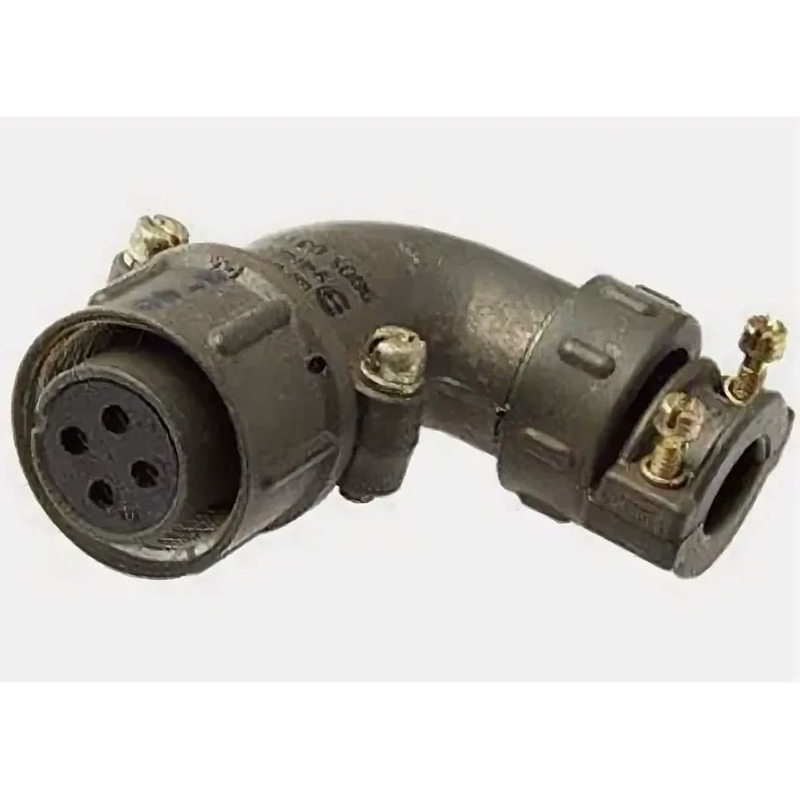

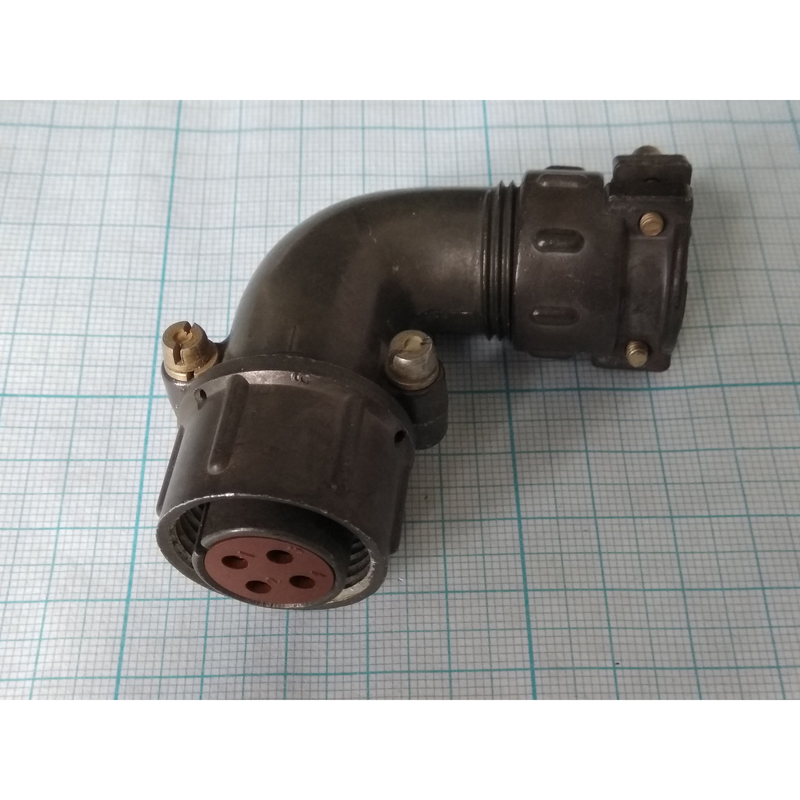

ШР20У4НШ8 — это кабельная розетка, представляющая собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Она может использоваться как в приборной, так и в кабельной части соединителей.

Основные характеристики

• Количество контактов : 4
• Максимальная токовая нагрузка :
  • на одиночный контакт — 35 А
  • суммарная на соединитель — 100 А
• Максимальное рабочее напряжение : до 850 В (амплитудное значение)
• Диаметр контактов : 2,5 мм
• Покрытие контактов : серебро или никель
• Сопротивление контактов : не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Конструктивные особенности

• Тип соединителя : герметичный (ШР)
• Условный размер корпуса : 20
• Конструктивное исполнение : У — с угловым патрубком
• Вид гайки патрубка : Н — для неэкранированного кабеля
• Обозначение сочетания контактов : 8 (четыре контакта диаметром 2,5 мм)
• Материал корпуса : пластмассовый

Условия эксплуатации

розетка ШР20У4НШ8 может функционировать в широком диапазоне температур:

• Температура окружающего воздуха: от -60°С до +60°С
• Температура перегрева контактов: до +110°С

Кроме того, она устойчива к механическим воздействиям и вибрациям, что делает ее подходящей для использования в различных условиях, включая наружные установки при защите от пыли и влаги.

Применение

Данный соединитель используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, что делает его важным ком Онентом в различных промышленных и бытовых устройствах.
