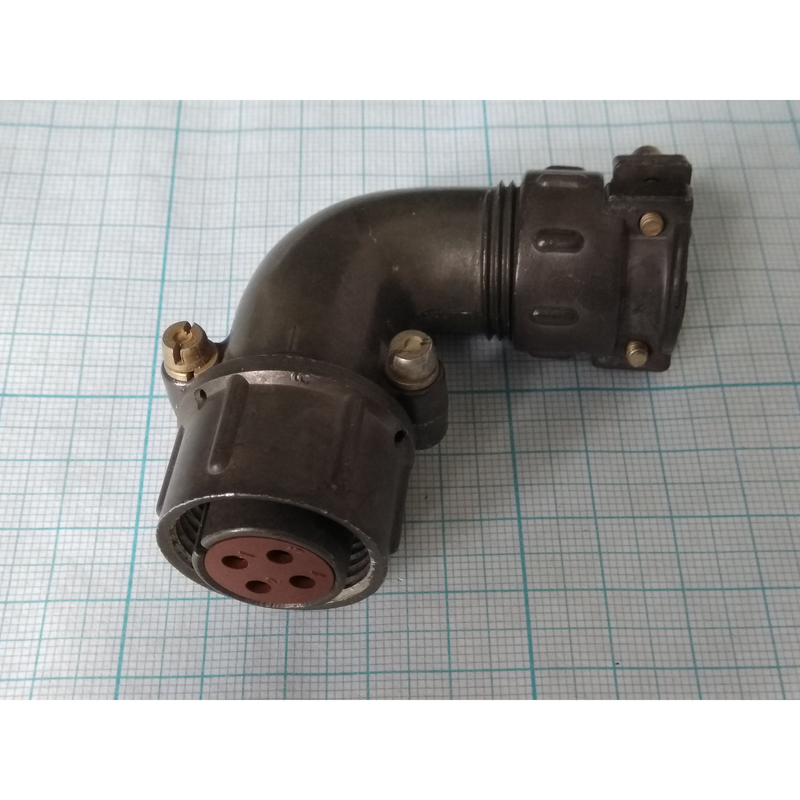

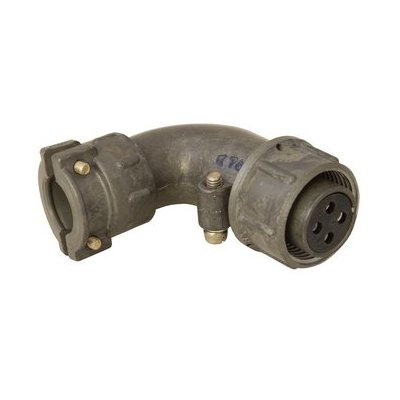

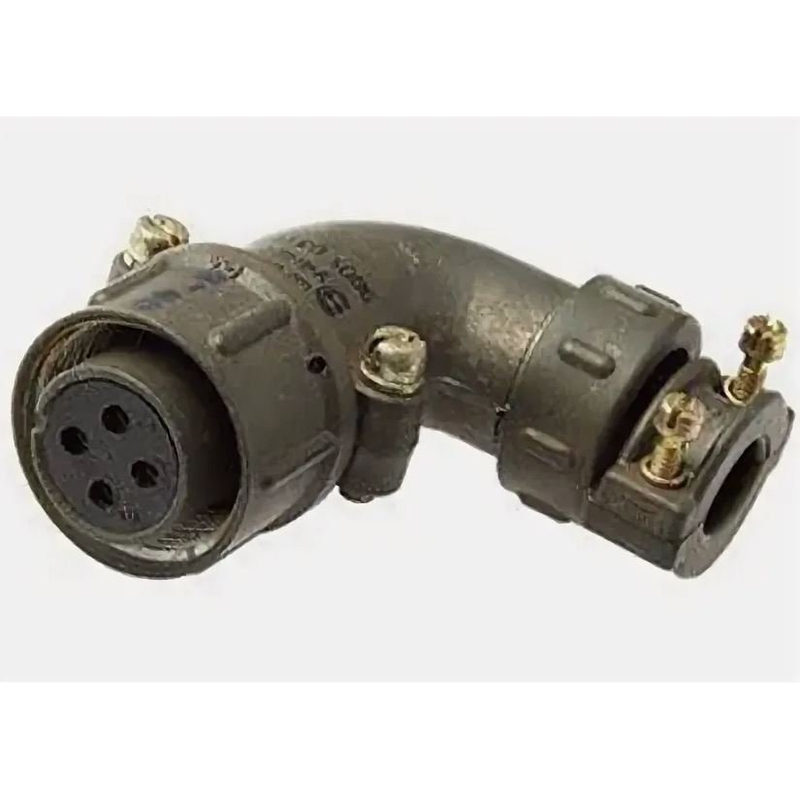

ШР20У4НШ8 — это кабельная угловая розетка из серии цилиндрических низкочастотных соединителей «Каскад» (тип ШР), предназначенная для соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре.

Разъём используется в электрических цепях постоянного, переменного и импульсного токов, в том числе в промышленной аппаратуре, где требуется надёжное соединение кабелей и узлов. Подходит для применения в оборудовании с климатическим исполнением УХЛ (умеренно‑холодный климат внешней среды).

• Розетка кабельная, угловая (патрубок под углом), с неэкранированным вариантом кабельной гайки (вид гайки «Н»).

• Количество контактов — 4, диаметр каждого контакта около 2,5 мм, покрытие контактов серебром или никелем (в зависимости от исполнения).

• Максимальное рабочее напряжение до 850 В (амплитудное значение), допустимая частота до примерно 3–5 МГц.

• Максимальный ток на контакт — до порядка 25–35 А, суммарная токовая нагрузка на разъём — до 100 А (точное значение зависит от конкретного исполнения).

• Сочленение — резьбовое, поляризация корпусов одношпоночная, что обеспечивает правильную ориентацию при подключении.

• Монтаж контактов выполняется пайкой; разъём предназначен для монтажа с экранированными или неэкранированными кабелями в зависимости от типа концевой гайки патрубка.

• Сопротивление контакта не превышает примерно 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Предусмотрен срок службы в виде количества циклов сочленений‑расчленений (порядка 500 циклов) и минимальной наработки (около 1000 часов).
