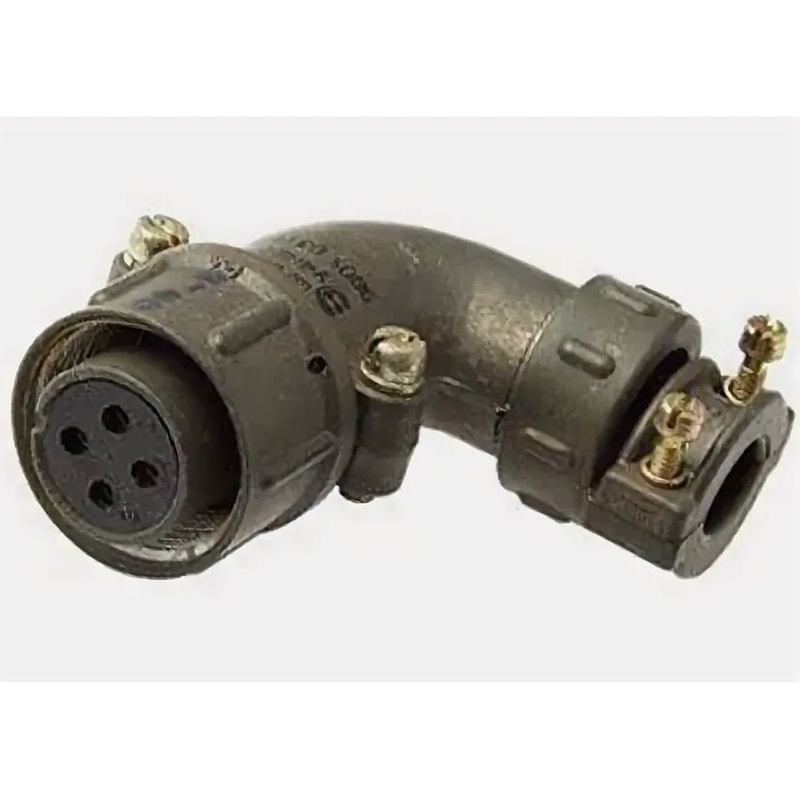

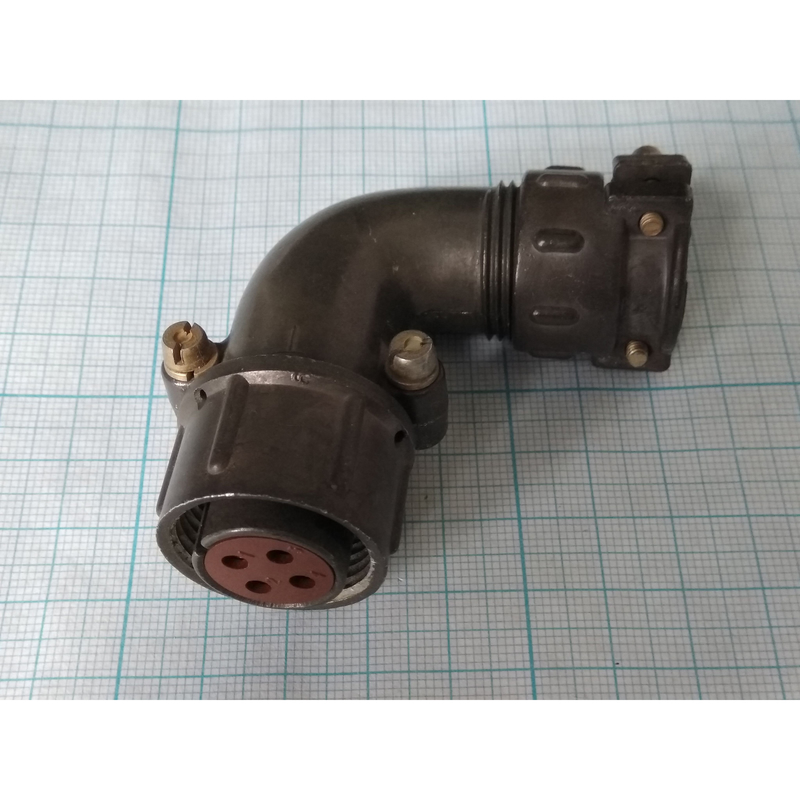

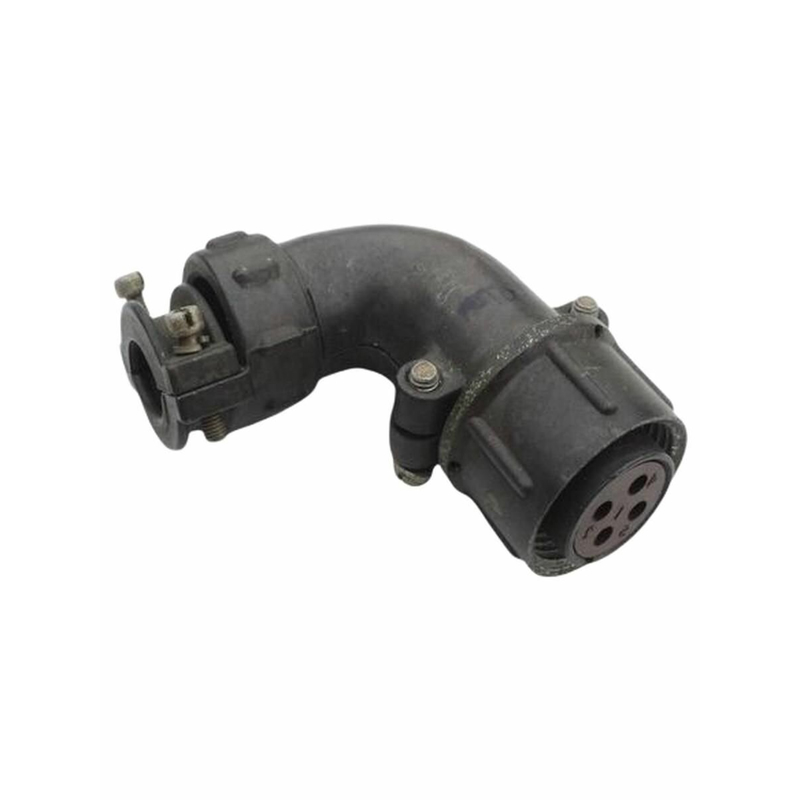

розетка кабельная ШР20У4НШ8 (2007 г.) представляет собой низкочастотный соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она может работать при максимальном напряжении до 850 В и максимальной токовой нагрузке до 100 А, что делает её подходящей для различных промышленных применений.

Структура обозначения

• ШР — тип соединителя (герметичный).
• 20 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 4 — количество контактов.
• Н — вид гайки патрубка для неэкранированного кабеля.
• Ш — обозначение, что это розетка .
• 8 — сочетание контактов, где 8 указывает на четыре контакта диаметром 2,5 мм.

Технические характеристики

• Максимальная токовая нагрузка:
  • на одиночный контакт — 35 А;
  • суммарная на соединитель — 100 А.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температура эксплуатации: от -60 °C до +60 °C, с возможностью перегрева до +110 °C.
• Габаритные размеры: 29,5 ? 63 ? 67,9 мм.

Условия эксплуатации

розетка предназначена для работы в условиях, где возможны механические удары и вибрации. Она выдерживает:

• Механический удар (одиночный): до 5000 м/с?.
• Механический удар (многократный): до 350 м/с?.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.

Применение

Соединители типа ШР20У4НШ8 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть установлены как в закрытых помещениях, так и на открытых площадках при условии защиты от пыли и влаги.
