Назначение изделия

ШР20У4НШ8 — это кабельная розетка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного токов. Розетка применяется в составе кабельных сборок и соединяется с ответными блочными вилками, обеспечивая надёжную передачу электрического сигнала и питания между узлами аппаратуры.

Максимальное рабочее напряжение составляет 850 В, а допустимый ток на каждый контакт — от 25 до 35 А. Рабочий диапазон частот переменного тока достигает 3 МГц. Такие параметры делают розетку пригодной для силовых и сигнальных цепей в промышленном, транспортном и специальном оборудовании.

Конструктивные особенности

Конструкция розетки включает четыре контакта диаметром 2,5 мм, что соответствует сочетанию 7 по принятой классификации. Контакты выполнены из латуни с серебряным покрытием (Ag) и имеют тип «гнездо». Корпус изготовлен из алюминиевого сплава А-22 с оксидированным покрытием, что обеспечивает стойкость к коррозии и механическим воздействиям.

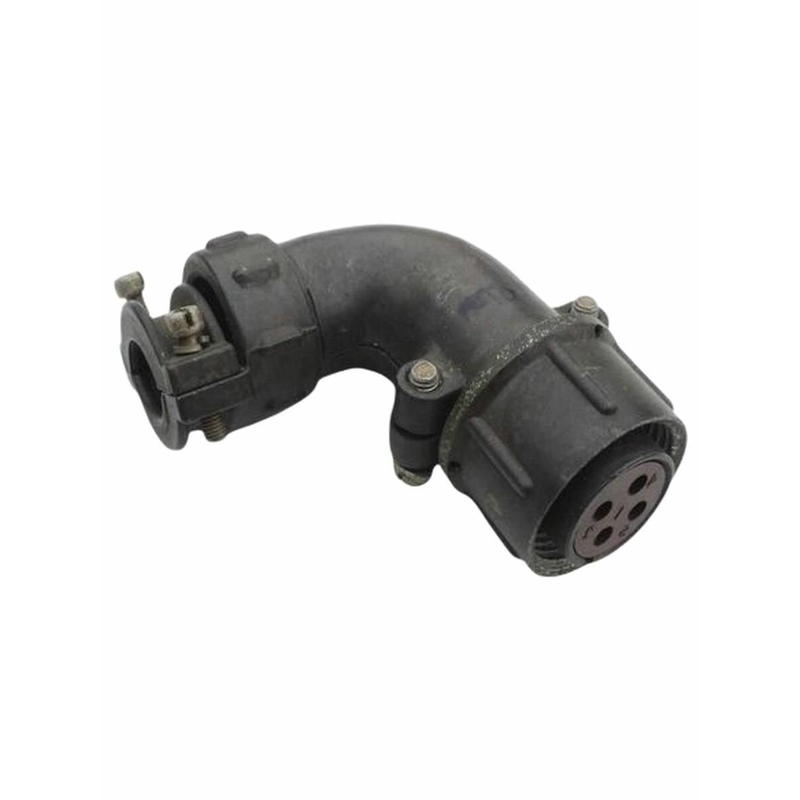

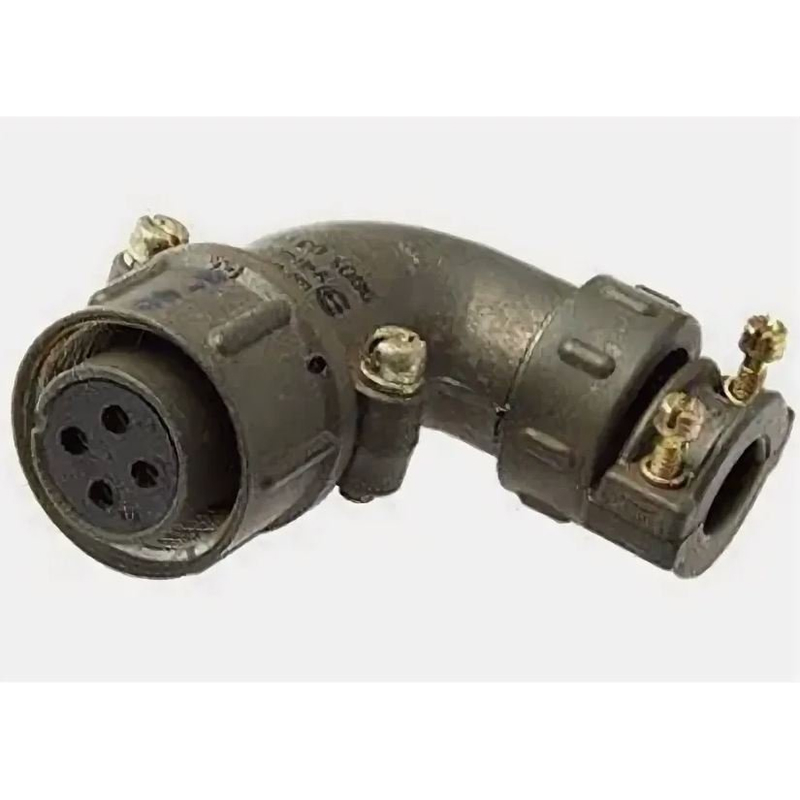

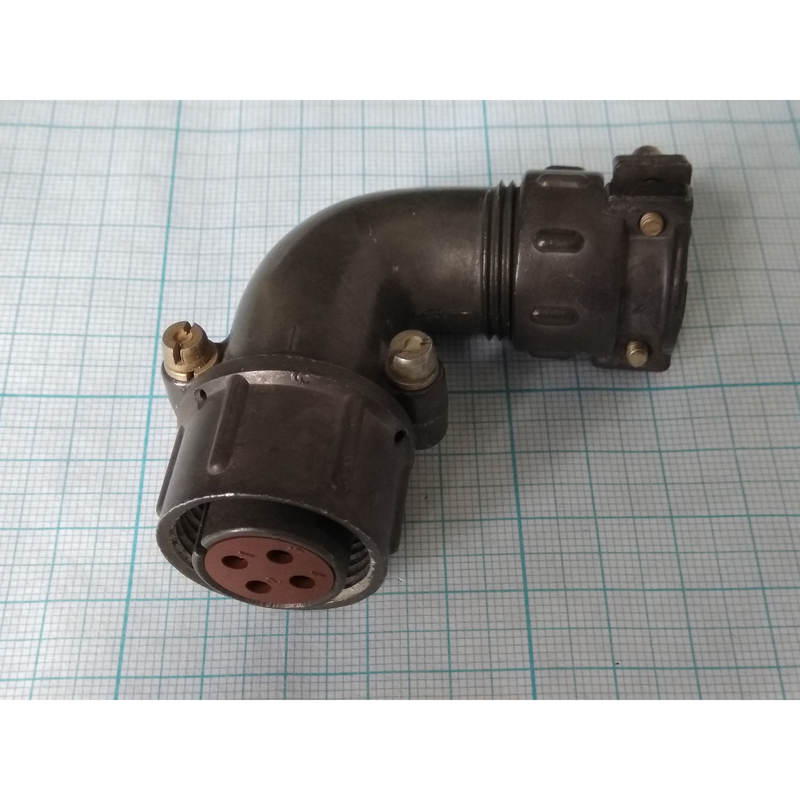

Розетка оснащена угловым патрубком (обозначение «У») с гайкой, предназначенным для неэкранированного кабеля (обозначение «НШ»). Поляризация одношпоночная, что исключает неправильное сочленение. Монтаж проводников выполняется пайкой. Накидная гайка имеет резьбу M24х1,5. Изолятор изготовлен из бакелита чёрного цвета. Габаритные размеры: диаметр 29,5 мм, длина 67,9 мм, высота 63 мм.

Основные технические параметры

• Число контактов: 4
• Диаметр контактов: 2,5 мм
• Материал контактов: латунь с серебряным покрытием (Ag)
• Тип контактов: гнездо
• Материал корпуса: алюминиевый сплав А-22 с оксидированием
• Тип патрубка: угловой, для неэкранированного кабеля
• Поляризация: одношпоночная
• Монтаж: пайка
• Резьба накидной гайки: M24х1,5
• Изолятор: бакелит чёрного цвета
• Максимальное рабочее напряжение: 850 В
• Ток на контакт: от 25 до 35 А
• Рабочая частота переменного тока: до 3 МГц

Условия эксплуатации

Розетка рассчитана на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия в климатическом исполнении УХЛ. Допустимая влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении от 1,33·10⁻⁴ до 50,6·10⁴ Па.

Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустическим шумам уровнем 170 дБ и ударам с ускорением до 500 g. Ресурс составляет 500 сочленений, наработка — 1000 часов, срок хранения — 15 лет.

Совместимость и нормативная база

Изделие соответствует техническим условиям НКЦС.434410.504 ТУ. Розетка взаимосочленяется с блочными вилками типов 2РТТ и 2РТ-А. При подборе ответных частей следует учитывать число контактов, их диаметр и тип поляризации, чтобы обеспечить правильное и надёжное соединение.

Розетка ШР20У4НШ8 выпускается под артикулом 80035 и относится к категории ШР20. Благодаря металлическому корпусу, серебряному покрытию контактов и широкому температурному диапазону изделие подходит для эксплуатации в жёстких условиях, включая подвижные и вибронагруженные объекты.
