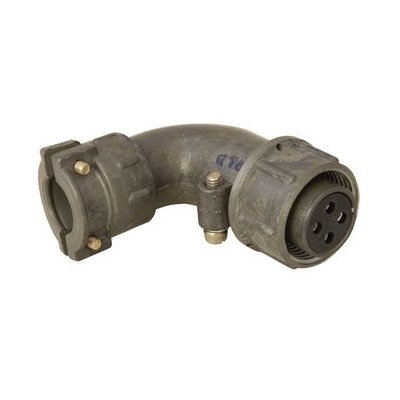

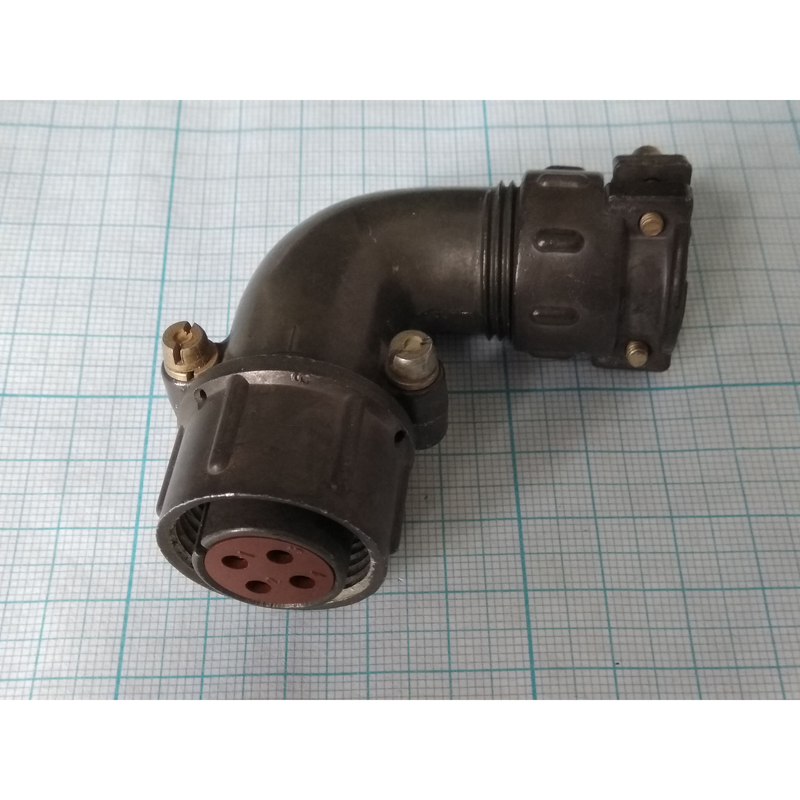

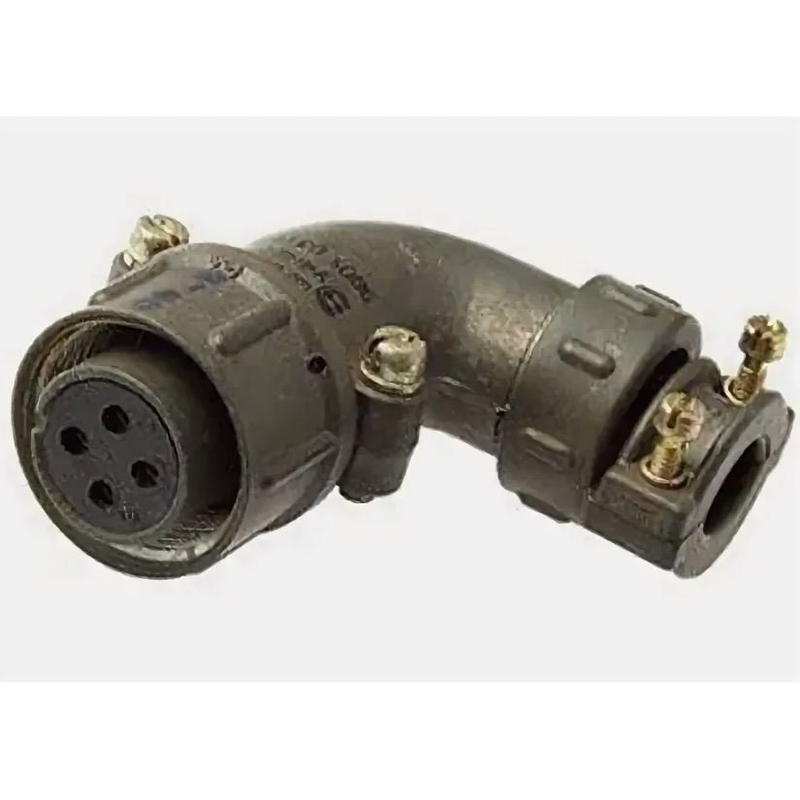

ШР20У4НШ8 — это кабельная розетка серии ШР (Каскад), предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Она выпускается в климатическом исполнении УХЛ и прошла ОТК в 2024 году.

Применение

розетка используется для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов, включая внутренний монтаж и наружный при защите от пыли, воды, дождя и солнечного излучения. Подходит для экранированных и неэкранированных кабелей с пайкой, с резьбовым соединением и одношпоночной поляризацией.

Характеристики

• Максимальная токовая нагрузка: 35 А на контакт, 100 А суммарно. ?

• Рабочее напряжение: до 850 В (постоянный ток).

• Диаметр контактов: 2,5 мм, покрытие — серебро. ?

• Сопротивление контактов: не более 1 мОм, изоляции — не менее 5000 МОм. ?

• Рабочая температура: от -60°C до +60°C (с перегревом контактов до +110°C). ?

• Вибрация: 1–5000 Гц, до 300 м/с?; удар: до 5000 м/с?; наработка — 1000 ч; сочленения — 500.
