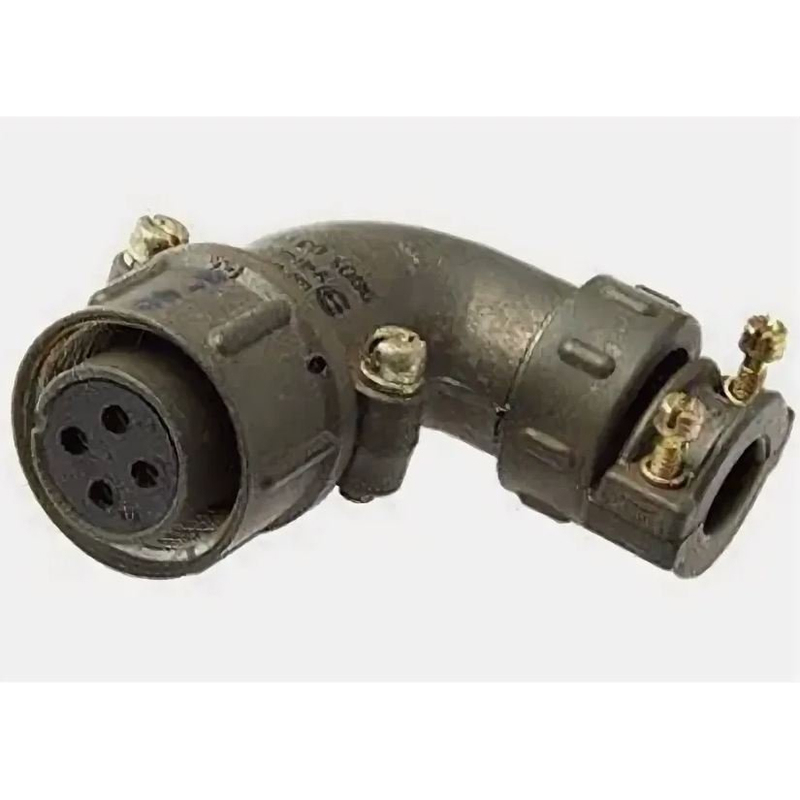

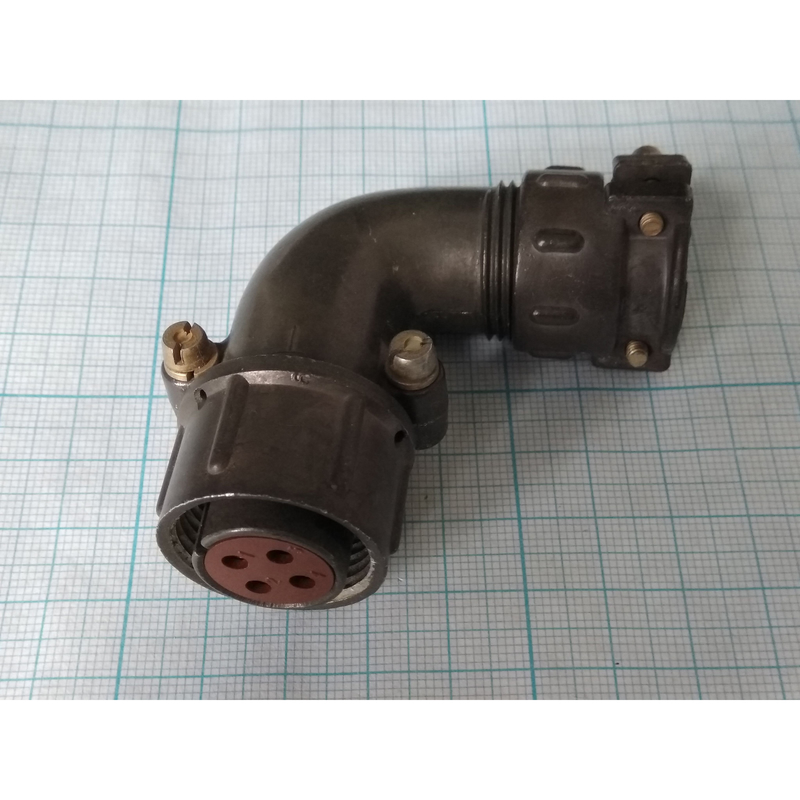

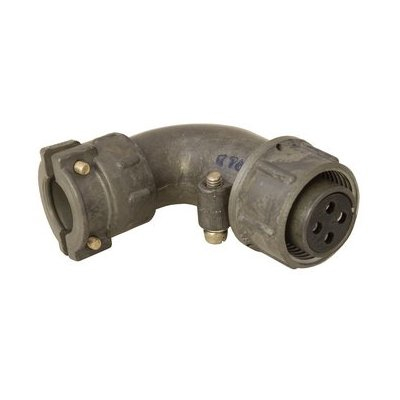

ШР20У4НШ8 розетка — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Она относится к типу соединителей ШР, которые состоят из двух частей: вилки и розетки. Эти соединители могут быть как приборными (блочными), так и кабельными.

Технические характеристики:

• Количество контактов и диаметр : 4 контакта диаметром 2,5 мм.

• Максимальная токовая нагрузка : на одиночный контакт — 25 А, общая — 100 А.

• Сопротивление контакта : не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Покрытие контактов : серебро или никель.

• Материал корпуса : пластмасса.

• Тип соединения : резьбовое.

• Поляризация корпусов : одношпоночная.

Применение:

Эта розетка используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может работать с неэкранированными кабелями и имеет угловой патрубок.

Условия эксплуатации:

• Температурный диапазон : от -60°C до +60°C.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

Дополнительные характеристики:

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.
