ШР20У4НШ8: кабельная розетка для надежных электрических соединений

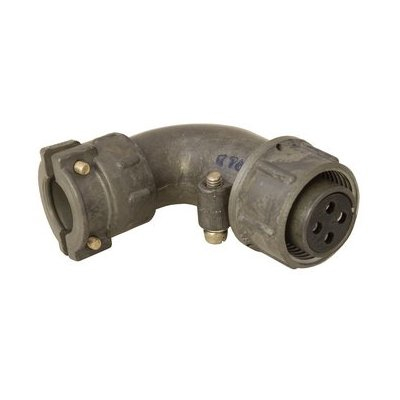

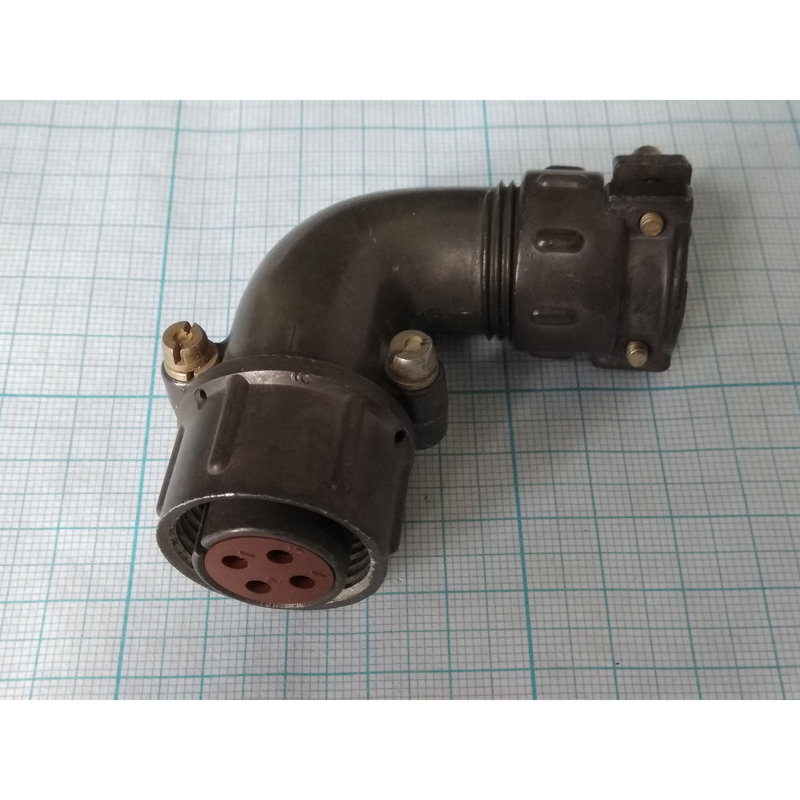

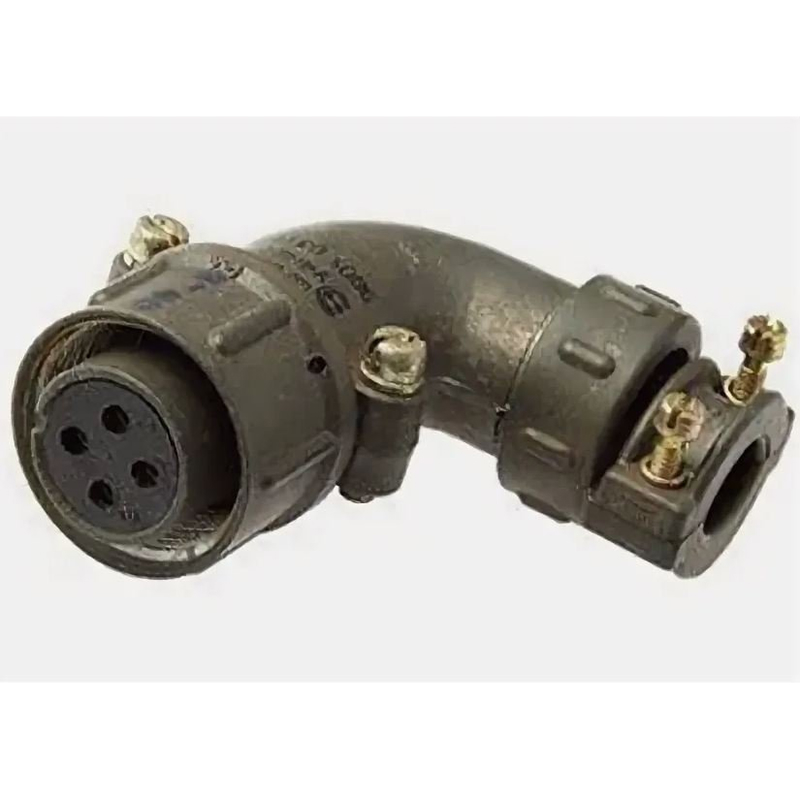

ШР20У4НШ8 — низкочастотный цилиндрический разъём серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Он применяется для разъёмного соединения кабелей, проводов, узлов и блоков в электрооборудовании, аппаратуре автоматики, измерительных системах и другой промышленной технике.

Разъём относится к негерметичным соединителям объёмного монтажа. Конструкция рассчитана на пайку проводников к контактным хвостовикам, а резьбовое сочленение обеспечивает прочную механическую фиксацию ответных частей при эксплуатации в условиях вибраций и механических нагрузок.

Расшифровка обозначения

Маркировка ШР20У4НШ8 указывает на основные конструктивные признаки изделия:

Угловой патрубок особенно удобен при ограниченном монтажном пространстве: кабель выходит вдоль корпуса оборудования, а не перпендикулярно ему. Это помогает уменьшить радиус изгиба кабеля у места ввода и сделать разводку более компактной.

Основные характеристики

Для ШР20У4НШ8 характерна контактная группа из четырёх контактов диаметром 2,5 мм. Контакты изготавливаются из меди и имеют серебряное покрытие, которое снижает переходное сопротивление и способствует стабильному электрическому контакту при многократных соединениях.

Ключевые параметры разъёма:

• Количество контактов — 4.

• Диаметр контактов — 2,5 мм.

• Тип исполнения — кабельная неэкранированная угловая розетка.

• Способ монтажа — объёмный монтаж пайкой.

• Тип соединения — резьбовой.

• Поляризация корпусов — одношпоночная.

• Максимальное рабочее напряжение — до 850 В.

• Допустимая частота цепей — до 3–5 МГц в зависимости от исполнения и технической документации.

• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочая температура — от −60 до +60 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Следует учитывать, что допустимый ток может отличаться в зависимости от изготовителя, технических условий, условий теплоотвода и схемы нагрузки. В доступных описаниях для контакта 2,5 мм приводятся значения до 35 А на один контакт и до 100 А суммарно на соединитель; для ответственного проектирования необходимо сверяться с паспортом конкретной партии и применимыми ТУ.

Конструктивные особенности

Разъём ШР20У4НШ8 использует резьбовое сочленение, благодаря которому соединение устойчиво к вибрации, случайному ослаблению и механическим воздействиям. Одношпоночная поляризация предотвращает неправильную ориентацию частей разъёма при стыковке.

Контактные хвостовики допускают пайку проводов сечением до 3 мм². При монтаже важно исключить перегрев контактной части, затекание припоя в зону сопряжения контакта и повреждение изоляционных элементов. Для кабеля следует обеспечить разгрузку от натяжения, чтобы усилия не передавались на паяные соединения.

Типичные внешние габариты изделия составляют около 29,5 × 63 × 67,9 мм, однако перед компоновкой оборудования рекомендуется уточнить чертёж конкретного исполнения, поскольку размеры могут зависеть от производителя и применённой концевой арматуры.

Где применяется ШР20У4НШ8

Кабельная розетка ШР20У4НШ8 может использоваться в стационарной и подвижной аппаратуре, где требуется периодически разъединять силовые, управляющие или сигнальные цепи. Типовые области применения:

• шкафы управления и промышленная автоматика;

• измерительные и испытательные комплексы;

• источники питания и преобразовательное оборудование;

• радиоэлектронная аппаратура;

• электромеханические установки;

• внутренние межблочные и кабельные соединения;

• оборудование, работающее при пониженных и повышенных температурах.

Соединитель предназначен для работы в цепях постоянного и переменного тока и рассчитан на климатическое исполнение УХЛ. При наружной установке ему требуется дополнительная защита от прямого попадания воды, пыли и агрессивных внешних воздействий, так как данная конструкция является негерметичной.

Что проверить перед применением

При подборе ответной части и подготовке монтажа необходимо удостовериться в нескольких параметрах:

• Совпадают ли условный размер корпуса, схема расположения и количество контактов.

• Соответствует ли ответная часть серии ШР и имеет ли совместимую контактную группу.

• Подходит ли исполнение для неэкранированного кабеля; для кабелей с экраном требуется соответствующая конструкция концевой гайки.

• Не превышают ли токовая нагрузка, напряжение и температура условия, указанные в документации на конкретное изделие.

• Достаточны ли сечение проводников, качество пайки и разгрузка кабеля от механического усилия.

• Предусмотрена ли защита разъёма от влаги и загрязнений, если оборудование работает вне защищённого корпуса.

ШР20У4НШ8 сочетает компактный корпус 20-го типоразмера, четыре силовых или сигнальных контакта диаметром 2,5 мм, угловой кабельный ввод и надёжное резьбовое соединение. Благодаря этим свойствам разъём остаётся практичным решением для промышленной электроники и электротехнических систем, где важны механическая устойчивость, ремонтопригодность и стабильность контактного соединения.
