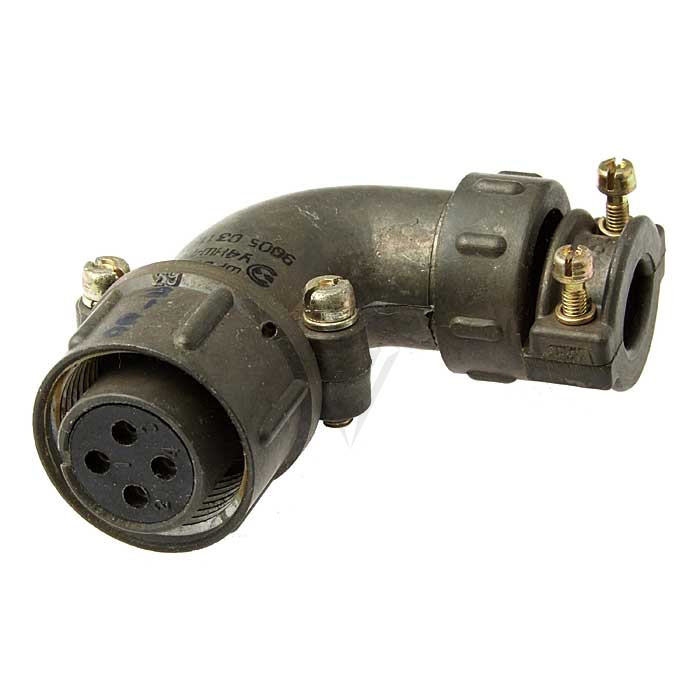

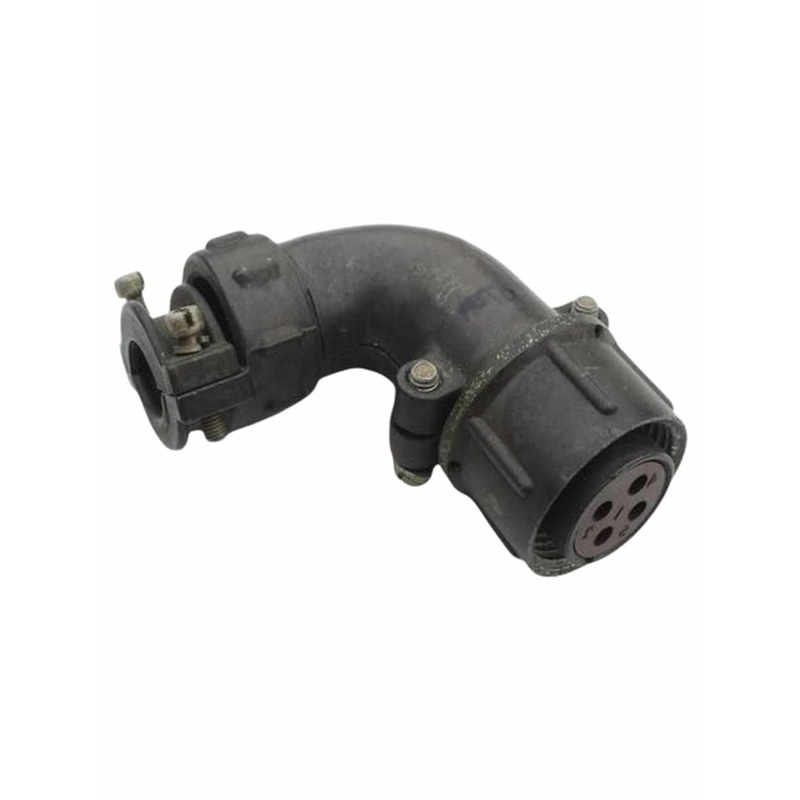

Розетка ШР20У4НШ4 — это кабельная розетка серии ШР углового исполнения, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединяется с блочной вилкой ШР той же серии посредством резьбового сочленения, что обеспечивает надежный контакт и устойчивую фиксацию разъема.

• ШР — тип цилиндрического соединителя общего назначения.

• 20 — условный размер корпуса (диаметр корпуса порядка 20 мм).

• У — конструктивное исполнение: кабельная часть с угловым патрубком , что удобно при монтаже в ограниченном пространстве.

• 4 — количество контактов: 4 штуки.

• Н — обозначение покрытия контактов (никель), иногда указывает на неэкранированную конструкцию.

• Ш — розетка (кабельная часть).

• 4 — сочетание контактов (конфигурация контактов под 4‑контактное сочленение).

• Количество контактов — 4, диаметр контактов около 1,5 мм.

• Максимальный ток на один контакт — до 10 А в типовом исполнении, суммарная нагрузка на разъем — до 40 А.

• Рабочее напряжение — до 850 В (амплитудное значение) для цепей постоянного и переменного тока с частотой до 3 МГц.

• Материал контактов — обычно серебро или никель, корпус — пластмасса (обозначение М в доп. части УГО).

• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Соединитель рассчитан на применение в климатическом исполнении УХЛ (условно климатический, для внутреннего и наружного размещения при защите от пыли и влаги).

• Диапазон рабочих температур типичен для изделий серии ШР: от примерно −60 °C до +110 °C , с возможностью перегрева контактов.

• Разъем выдерживает значительные механические нагрузки: вибрации до 5000 Гц, удары и линейные перегрузки на уровне сотен–тысяч м/с², что делает его пригодным для военной и промышленной аппаратуры.

• Предназначается для соединения кабелей, блоков и узлов в электро‑ и радиоаппаратуре, в том числе при внутреннем и внешнем монтаже, при условии дополнительной защиты от пыли и воды.
