Назначение и область применения

ШР20У4НШ4 — это розетка кабельного типа из серии соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Изделие используется для работы в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение).

Соединители серии ШР применяются для подключения проводов, кабелей, узлов и блоков, часто в измерительных приборах. Конструкция предусматривает использование в аппаратуре внутреннего монтажа, при этом допускается наружное применение при условии защиты от дождя, пыли и прямого солнечного излучения.

Конструктивное исполнение

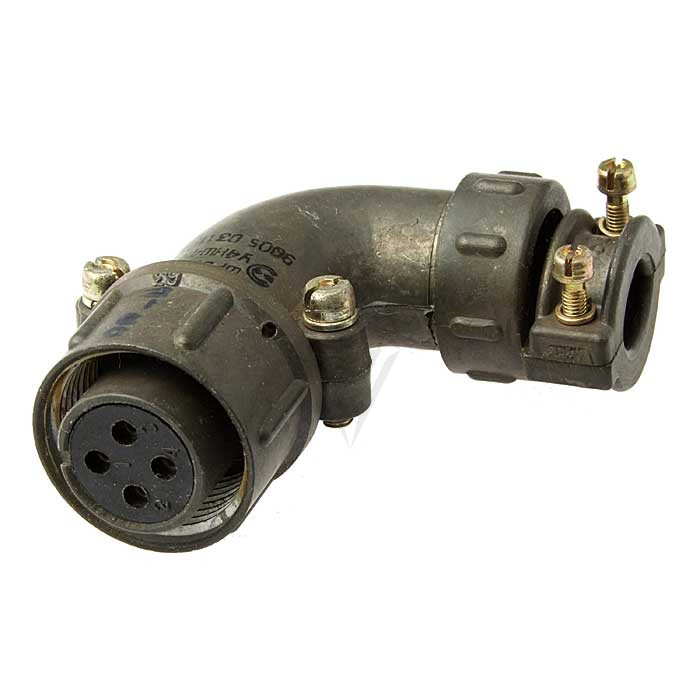

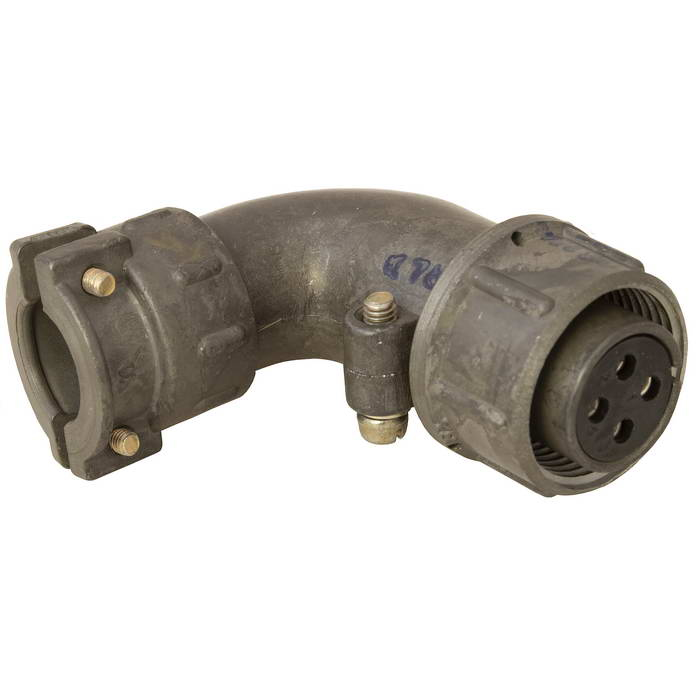

Соединитель состоит из вилки и розетки, которые бывают приборными (блочными) или кабельными с прямым либо угловым патрубком. В данном исполнении розетка имеет угловое расположение патрубка, что удобно при ограниченном пространстве монтажа и необходимости отвода кабеля под углом.

Климатическое исполнение — УХЛ2 по ГОСТ 15150-69. Это означает, что изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата при размещении в помещениях с искусственно регулируемыми климатическими условиями, а также допускает наружное размещение при обеспечении защиты от атмосферных осадков, пыли и солнечной радиации.

Расшифровка обозначения

• ШР — тип негерметичного соединителя;
• 20 — условный размер корпуса;
• У — угловое исполнение патрубка для кабельной части;
• 4 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — шпоночная поляризация;
• 4 — серия контактов.

Технические характеристики

Изделие обеспечивает максимальный ток на контакт до 35 А. Сопротивление контактов составляет не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм. Рабочий температурный диапазон: от -60 до +60 градусов Цельсия, при этом допускается перегрев контактов до +110 градусов Цельсия.

Соединитель устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц. Ресурс изделия составляет 1000 часов наработки и 500 циклов сочленения-расчленения. Срок сохраняемости — 15 лет.

Преимущества и особенности

Шпоночная поляризация исключает ошибки при сочленении, обеспечивая правильную ориентацию контактов. Гайка патрубка для неэкранированного кабеля упрощает монтаж и обеспечивает надёжную фиксацию кабельного ввода. Высокое сопротивление изоляции и широкий температурный диапазон позволяют применять соединитель в ответственных узлах аппаратуры, где требуется стабильность электрических параметров.

Розетка ШР20У4НШ4 подходит для комплектации измерительных приборов, блоков питания, промышленного оборудования и радиоэлектронной аппаратуры, эксплуатируемой в жёстких условиях. Конструкция корпуса условного размера 20 обеспечивает совместимость с ответными частями соединителей серии ШР20.
