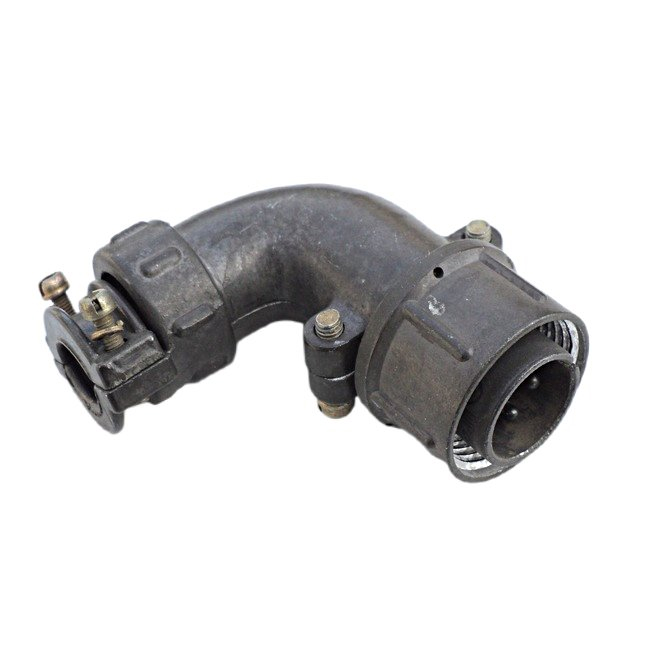

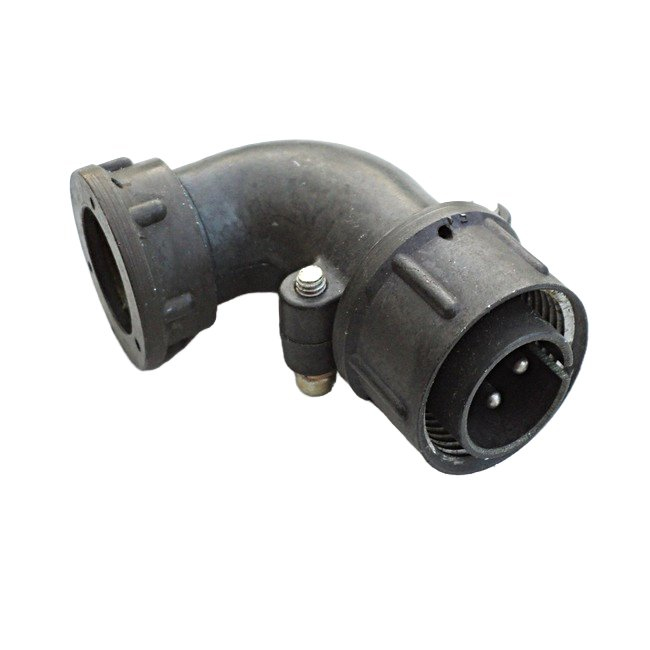

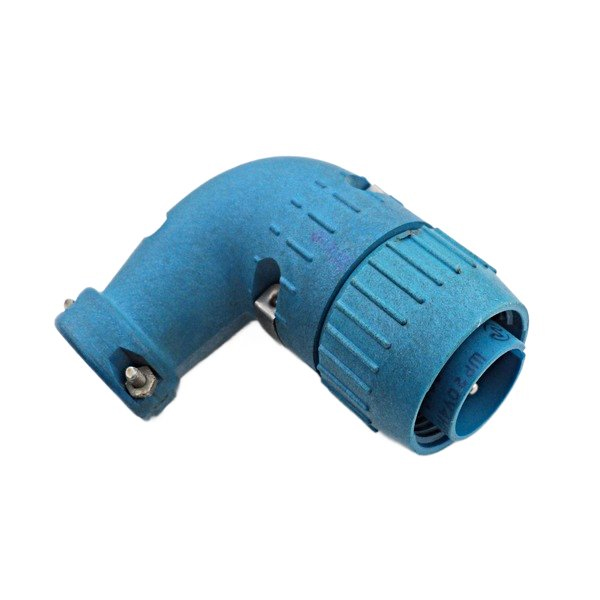

вилка кабельная ШР20У4НГ8Н — это тип цилиндрического низкочастотного соединителя, используемого для подключения кабелей. Ниже приведены основные характеристики и особенности этой вилки:

Основные характеристики

• Тип соединителя : Негерметичный, климатика УХЛ.

• Количество контактов и их диаметр : 4 контакта диаметром 2,5 мм.

• Сопротивление контакта : Не более 2 мОм.

• Максимальная токовая нагрузка :

  • На одиночный контакт: 25 А (по некоторым источникам — 35 А).

  • Суммарная на соединитель: 100 А.

• Материал контактов : Серебро или никель.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Амплитудное значение напряжения цепи : 850 В.

Конструктивные особенности

• Условное обозначение :

  • ШР : Тип соединителя.

  • 20 : Условный размер корпуса.

  • У : Конструктивное исполнение с угловым патрубком.

  • 4 : Количество контактов.

  • Н : Вид гайки патрубка для неэкранированного кабеля.

  • Г : Вид контактов вилка.

  • 8 : Обозначение сочетания контактов (четыре контакта ? 2,5 мм).

• Материал корпуса : Может быть алюминиевым сплавом или пластмассовым.

Эксплуатационные характеристики

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация :

  • Диапазон частот: 1-5000 Гц.

  • Ускорение: 300 м/с? (30 g).

• Механический удар :

  • Одиночного действия с ускорением: 5000 м/с? (500 g).

  • Многократного действия с ускорением: 350 м/с? (35 g).

• Рабочие температуры : От -60°C до 60°C.

• Атмосферное пониженное давление : 1,3 10^-4 Па (1,3 10^-6 мм рт.ст.).
