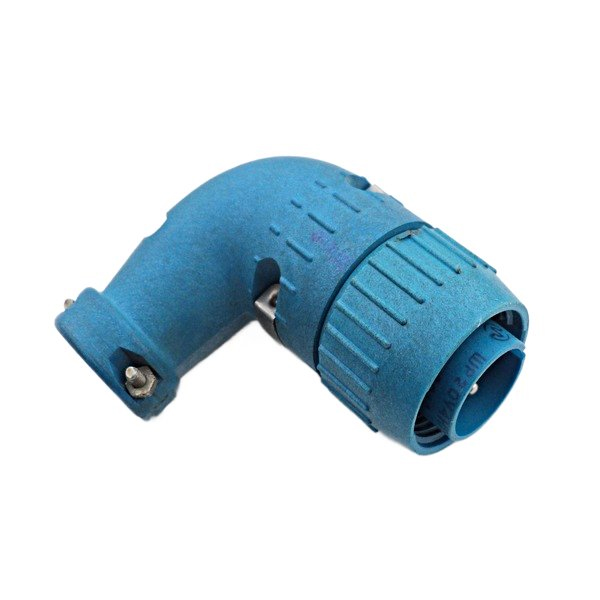

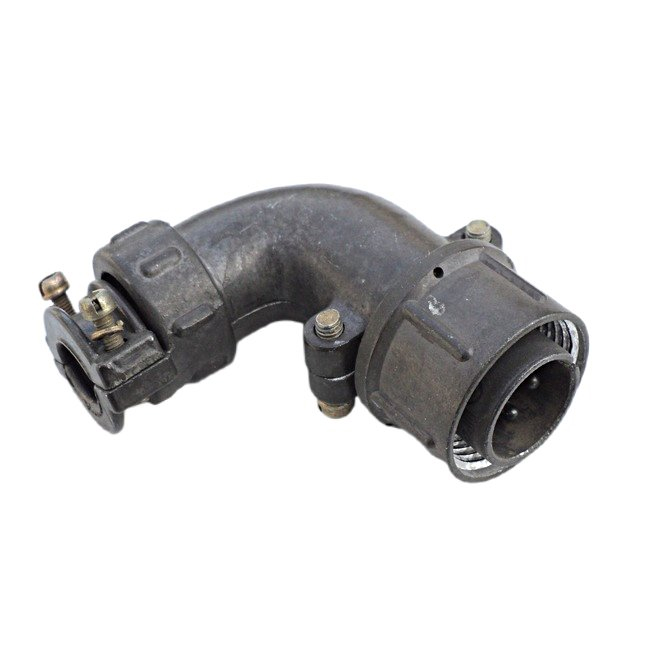

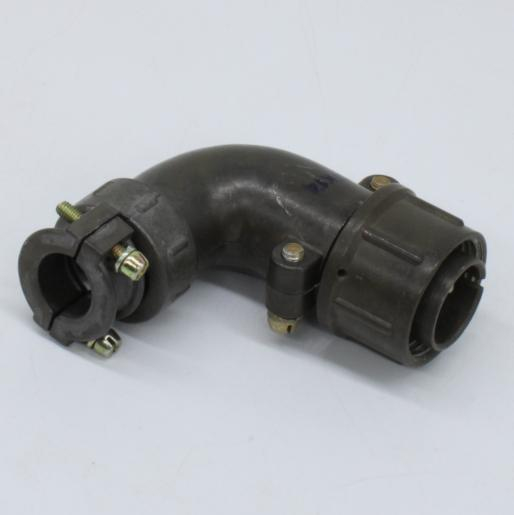

ШР20У4НГ8 вилка Каскад (2024г ОТК) представляет собой кабельный соединитель низкочастотного цилиндрического типа из серии ШР, произведённый компанией "Каскад" с контролем ОТК в 2024 году.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику общего назначения.
Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ, подходит для цепей постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Рабочее напряжение: до 850 В.

• Максимальный ток: не более 25 А на контакт (диаметр 2,5 мм).

• Сопротивление контактов: не более 1 мОм, изоляции — не менее 5000 МОм. ?

• Количество сочленений-расчленений: 500, минимальная наработка: 1000 ч, срок сохраняемости: 15 лет.

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Механические воздействия: вибрация 1–5000 Гц до 300 м/с?, удар одиночный до 5000 м/с?, многократный до 350 м/с?, линейное ускорение 2000 м/с?.

• Сочленение: резьбовое, поляризация: одношпоночная, габариты: около 30?30?65,8 мм. ?
