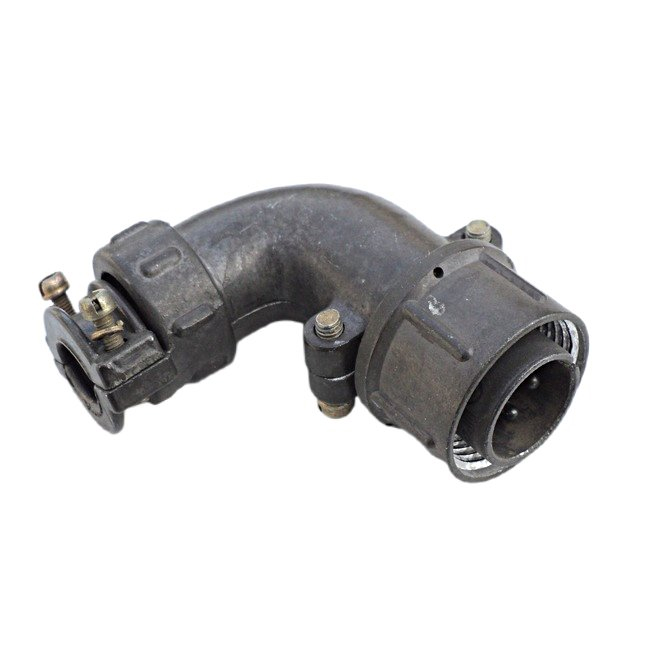

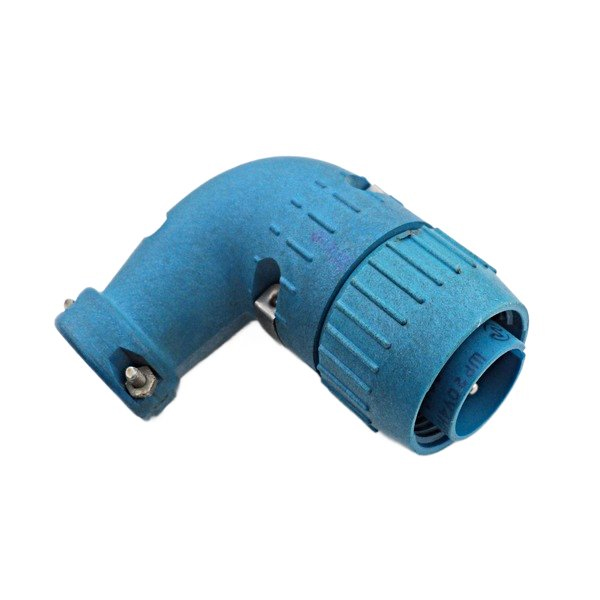

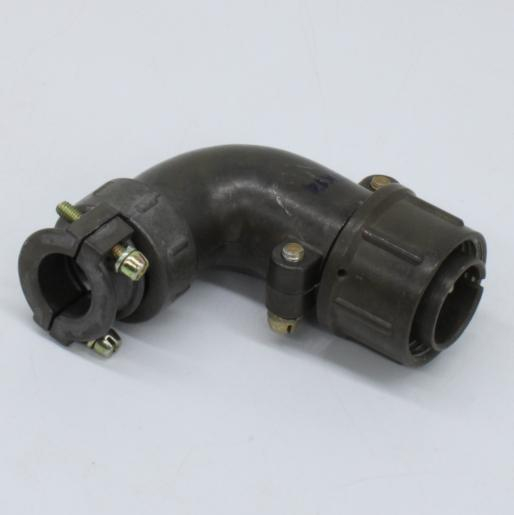

Разъём ШР20У4НГ8 (вилка) относится к типу малогабаритных цилиндрических низкочастотных соединителей российского стандарта серии ШР, предназначен для работы в электрических цепях постоянного, переменного и импульсного тока.

• ШР – тип соединителя (цилиндрический малогабаритный низкочастотный).

• 20 – условный размер корпуса.

• У – конструктивное исполнение: угловой патрубок для кабельной части.

• 4 – количество контактов (4 штуки).

• Н – тип гайки патрубка: для неэкранированного кабеля.

• Г8 – вариант сочетания контактов и типоисполнение по схеме.

• Токовая нагрузка на один контакт до примерно 35 А, общая суммарная нагрузка на разъём до 100 А.

• Максимальное рабочее напряжение до 850 В (постоянный ток).

• Диаметр контактов 2,5 мм, сопротивление контакта не более 1–2 мОм.

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Рабочий диапазон температур окружения обычно от –60 до +60 °C; при учёте перегрева контактов верхний предел может доходить до примерно +110 °C.

• Количество сочленений‑расчленений (выдерживаемых включений/отключений) не менее 500, минимальная наработка порядка 1000 часов.

• Соединитель рассчитан на работу в условиях вибрации (диапазон частот 1–5000 Гц) и механических ударов, а также при пониженном атмосферном давлении.

• Исполнение – кабельная вилка с угловым патрубком, применяется для монтажа с неэкранированными кабелями на панелях или в блоках аппаратуры.

• Климатическое исполнение ориентировано на применение в умеренных и холодных условиях; для внешнего монтажа требуется дополнительная защита от пыли и воды.
