Назначение и область применения

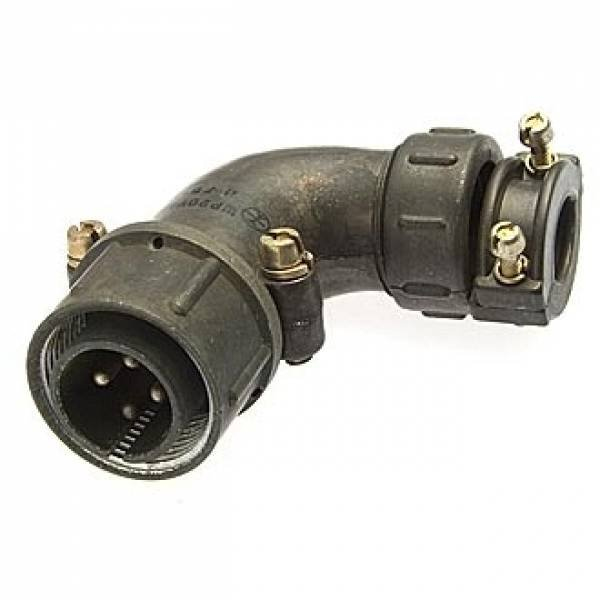

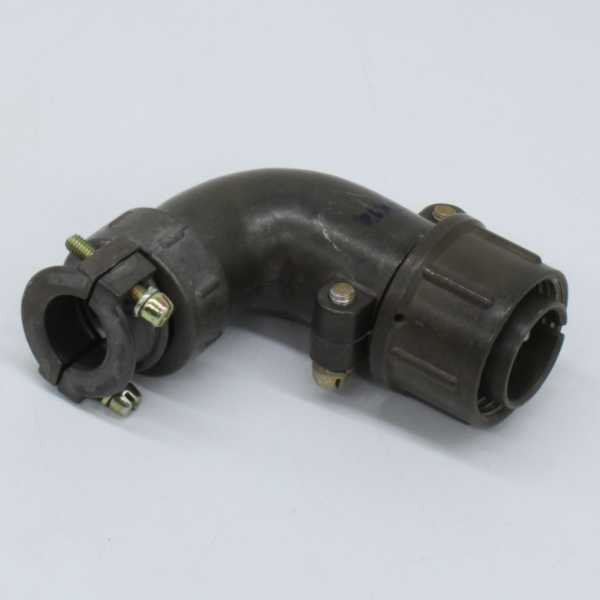

ШР20У4НГ8 — низкочастотный цилиндрический кабельный разъём-вилка серии ШР, предназначенный для соединения электрических цепей постоянного, переменного и импульсного тока в промышленной и радиотехнической аппаратуре. Изделие относится к категории ШР20 и используется в составе разъёмных соединений, где требуется надёжный электрический контакт при значительных токах и умеренных напряжениях.

Разъём рассчитан на внутреннюю и наружную установку при обеспечении дополнительной защиты от пыли и влаги. Благодаря устойчивости к вибрации и механическим ударам он применяется в бортовой и мобильной аппаратуре, а также в силовых и сигнальных цепях радиоэлектронной, измерительной и промышленной техники.

Конструкция и обозначение

Буквенно-цифровое обозначение изделия расшифровывается следующим образом:

• «ШР» — серия низкочастотных цилиндрических разъёмов объёмного монтажа с резьбовым сочленением;
• «20» — условный размер корпуса;
• «У» — угловая кабельная вилка;
• «4» — количество контактов;
• «Н» — тип покрытия контактов, обычно серебро;
• «Г8» — вид и сочетание контактов.

Корпус выполнен из пластмассы. Контакты диаметром 2,5 мм изготовлены из медного сплава и часто имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Вилка является угловой, неэкранированной, кабельной.

Электрические параметры

• Максимальный ток на один контакт — порядка 35 А;
• Суммарный ток на весь соединитель — до 100 А;
• Максимальное рабочее напряжение постоянного тока — не более 850 В;
• Диапазон частот использования — до 3–5 МГц в зависимости от конкретного исполнения;
• Переходное сопротивление контактов — около 1 мОм;
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур окружающей среды составляет примерно от −60 до +60 °C. Изделие рассчитано на работу при перепадах температур с учётом перегрева контактов до около +110 °C. Разъём устойчив к воздействию вибрации с частотами до 5000 Гц и ускорением до нескольких сотен метров на секунду в квадрате, а также к механическим ударам, что подтверждает его пригодность для применения в подвижной и бортовой аппаратуре.

Комплектация и приёмка

Изделие поставляется как кабельная вилка. Приёмка обозначена индексом «1», год выпуска по данным каталога — 92. Артикул товара — 41200. Производитель не указан.
