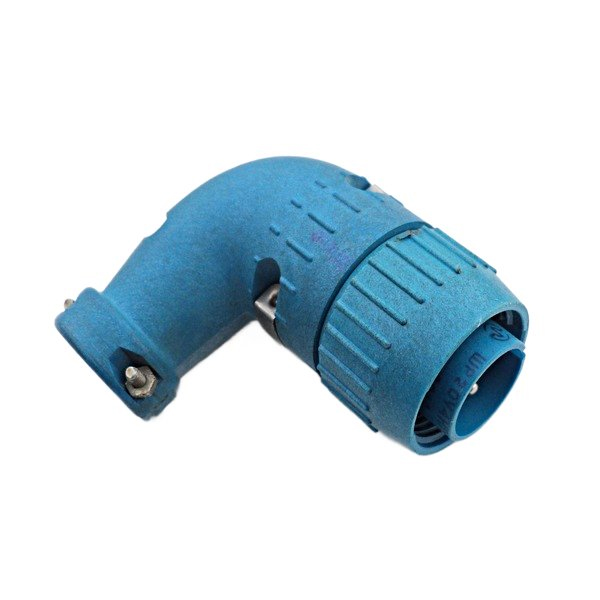

ШР20У4НГ8-К ВИЛКИ КАБЕЛЬНЫЕ Элекон

Цена:

2700 ₽

Производитель: Элекон

Технические характеристики

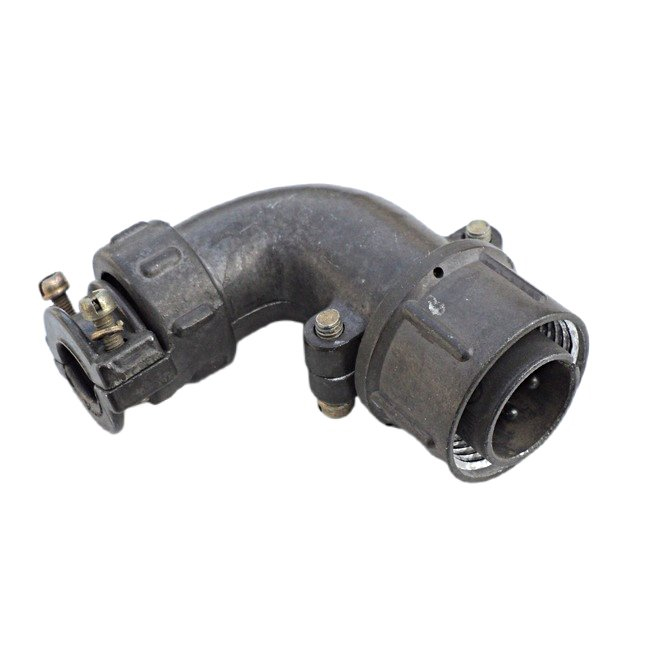

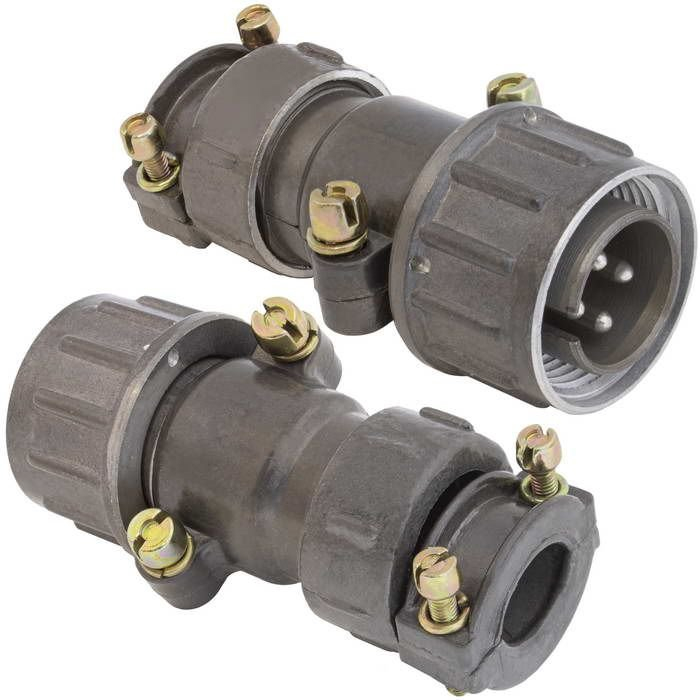

ШР20У4НГ8-К — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР (аналог), предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Производится компанией Элекон (или аналогами вроде RUICHI), используется с неэкранированным кабелем в угловом исполнении.

Условный размер корпуса — 20, количество контактов — 4 (диаметр 2,5 мм, штыревые, круглые, извлекаемые). Материал контактов — латунь или медь с покрытием никелем или серебром, монтаж — пайка, метод сочленения — резьбовой.

Сопротивление контактов не превышает 1 мОм, максимальная токовая нагрузка на контакт — 25–35 А (общая до 100 А), рабочее напряжение — до 850 В, частота — до 3–5 МГц.

Вид корпуса — К (кабельный) с угловым патрубком (У) и гайкой Н для неэкранированного кабеля, одношпоночная поляризация. Габариты: длина 67,9 мм, диаметр 29,5 мм, резьба накидной гайки M24×1,5. Материал изолятора — термопластик коричневого цвета, степень защиты IP54.

Эта вилка подходит для внутренних и наружных установок в аппаратуре с жесткими условиями эксплуатации.

Рабочий диапазон температур — от -60 до +60 °C, относительная влажность до 98% при +25 °C. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g.

Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений, наработка 1000 часов.

Описание

Назначение

ШР20У4НГ8-К — кабельная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации неэкранированного кабеля в угловом исполнении и обеспечивает стабильный электрический контакт в составе разъёмных соединений. Производитель — компания Элекон.

Конструкция и особенности

Условный размер корпуса изделия — 20, количество контактов — 4. Контакты штыревые, круглые, извлекаемые, диаметром 2,5 мм. Материал контактов — латунь или медь с покрытием никелем либо серебром. Монтаж выполняется пайкой, метод сочленения — резьбовой. Вид корпуса — К (кабельный) с угловым патрубком, обозначенным буквой У, и гайкой Н для неэкранированного кабеля. Поляризация — одношпоночная.

Корпусные обозначения расшифровываются следующим образом:

ШР — серия цилиндрического низкочастотного соединителя.
20 — условный размер корпуса.
У — угловое исполнение патрубка.
4 — количество контактов.
Н — накидная гайка для неэкранированного кабеля.
Г8 — конструктивное исполнение.
К — кабельный вид корпуса.

Материал изолятора — термопластик коричневого цвета. Степень защиты — IP54. Габариты: длина 67,9 мм, диаметр 29,5 мм, резьба накидной гайки M24 на 1,5.

Электрические параметры

Сопротивление контактов не превышает 1 мОм. Максимальная токовая нагрузка на контакт составляет от 25 до 35 А, общая нагрузка — до 100 А. Рабочее напряжение — до 850 В, рабочая частота — до 3–5 МГц. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и ресурс

Вилка подходит для внутренних и наружных установок в аппаратуре с жёсткими условиями эксплуатации. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы до 170 дБ и удары до 500 g. Ресурс — 500 сочленений-расчленений, наработка — 1000 часов.

Применение

ШР20У4НГ8-К применяется в электро- и радиоаппаратуре для соединения электрических цепей посредством пайки и резьбового сочленения. Угловой кабельный патрубок и накидная гайка обеспечивают удобство монтажа неэкранированного кабеля в стеснённых условиях. Одношпоночная поляризация исключает неправильное сочленение, а извлекаемые контакты упрощают обслуживание и ремонт соединения.
