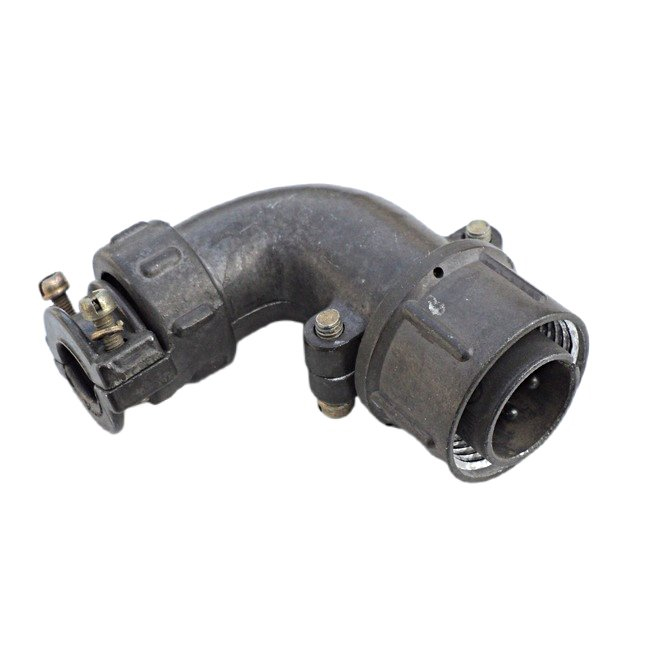

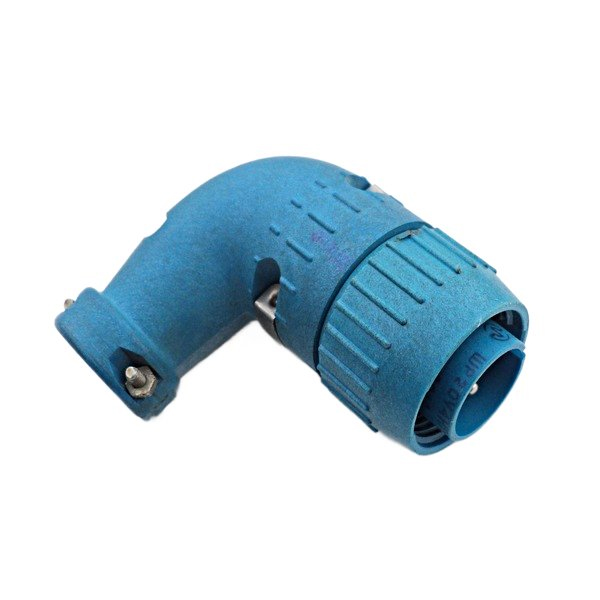

ШР20У4НГ8-К

Цена:

3050 ₽

Технические характеристики

ШР20У4НГ8-К

ШР20У4НГ8-К — это кабельная вилка из серии разъёмов ШР, предназначенная для надёжного соединения в электрических цепях постоянного, переменного и импульсного тока.

Основные характеристики

Она имеет 4 контакта с максимальной токовой нагрузкой до 35 А на контакт и рабочее напряжение до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, а количество циклов сочленения-расчленения достигает 500. Габаритные размеры — 29,5×63×67,9 мм, материал контактов — латунь с покрытием серебром или никелем.

Условия эксплуатации

Разъём работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C) и повышенной влажности до 98% при +25°C. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² для одиночного) и линейное ускорение до 2000 м/с². Степень защиты — IP54, подходит для внутреннего и наружного применения с защитой от пыли и влаги.

Конструкция и монтаж

Сочленение резьбовое с одношпоночной поляризацией, патрубок угловой (У), монтаж — пайка. Минимальная наработка — 1000 часов, срок хранения — 15 лет.

Описание

ШР20У4НГ8-К

ШР20У4НГ8: кабельная вилка с угловым патрубком для промышленного соединения цепей

ШР20У4НГ8 — цилиндрический низкочастотный кабельный соединитель серии ШР, выполненный в виде вилки с угловым патрубком. Разъём применяется для надёжного разъёмного подключения электрических цепей постоянного, переменного и импульсного тока в оборудовании, где важны механическая прочность, стабильный контакт и удобство прокладки кабеля.

Конструкция рассчитана на монтаж с неэкранированным кабелем: угловой вывод помогает уменьшить изгиб проводника непосредственно у корпуса и упрощает установку в ограниченном пространстве. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию вилки при стыковке.

Расшифровка маркировки

Обозначение ШР20У4НГ8 содержит основные сведения о конструкции разъёма:

Элемент маркировки	Значение
ШР	Штепсельный разъём цилиндрического типа
20	Условный размер корпуса
У	Угловой патрубок
4	Четырёхконтактное исполнение
Н	Гайка для неэкранированного кабеля
Г	Кабельная вилка
8	Схема с четырьмя контактами диаметром 2,5 мм

ШР20У4НГ8 оснащается четырьмя штыревыми круглыми контактами диаметром 2,5 мм. Контакты являются извлекаемыми, что может быть полезно при ремонте или восстановлении кабельной сборки. Электрическое присоединение проводов выполняют пайкой; допустимое сечение подключаемого проводника — до 3 мм².

Основные технические характеристики

Для исполнения ШР20У4НГ8 типичны следующие параметры:

Параметр	Значение
Тип изделия	Кабельная вилка
Количество контактов	4
Диаметр контактов	2,5 мм
Максимальное рабочее напряжение	До 850 В
Максимальный ток на контакт	До 35 А
Суммарная токовая нагрузка	До 100 А
Контактное сопротивление	Не более 1 мОм
Сопротивление изоляции	Не менее 5000 МОм
Способ сочленения	Резьбовой
Поляризация	Одношпоночная
Рабочая температура	От −60 до +60 °C
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	От 1000 часов
Габариты	Около 29,5 × 63 × 67,9 мм

Корпус обычно изготавливается из алюминиевого сплава с защитным оксидированным покрытием, а изолятор — из термопластичного материала. Для типовых исполнений указывается негерметичная конструкция и степень защиты IP54 при соответствующих условиях сборки и эксплуатации.

Особенности конструкции и монтажа

Вилка ШР20У4НГ8 предназначена для неэкранированного кабеля. Угловой патрубок ориентирует кабель под углом к продольной оси разъёма, поэтому такое исполнение особенно уместно в шкафах автоматики, приборных отсеках, панелях управления и других установках с ограниченной глубиной монтажа.

При подготовке кабельной сборки необходимо учитывать несколько практических условий:

Подбирать ответную розетку той же серии, типоразмера и контактной схемы.
Проверять соответствие сечения провода допустимой токовой нагрузке цепи.
Выполнять пайку с контролем качества изоляции и отсутствия перемычек между соседними контактами.
Исключать чрезмерное механическое усилие на кабель и контакты.
Для наружного применения предусматривать дополнительную защиту от пыли, воды и неблагоприятных воздействий среды.

Разъём рассчитан на работу при вибрационных и ударных нагрузках, что делает его применимым в промышленной автоматике, контрольно-измерительной аппаратуре, системах управления, источниках питания, транспортном и специализированном оборудовании. В типовых характеристиках указывается стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g.

Где применяется ШР20У4НГ8

Четырёхконтактная кабельная вилка ШР20У4НГ8 используется там, где требуется передавать питание или управляющие сигналы через разъёмное соединение. Благодаря контактам увеличенного диаметра она подходит для цепей с относительно высокой токовой нагрузкой — при условии соблюдения ограничений по каждому контакту и по общей нагрузке соединителя.

Типовые области применения:

промышленное электрооборудование;
шкафы управления и автоматики;
контрольно-измерительные комплексы;
испытательные стенды;
станочное оборудование;
силовые и сигнальные кабельные сборки;
приборные системы и специализированная техника.

ШР20У4НГ8 — функциональное решение для четырёхпроводных цепей, когда требуется компактный цилиндрический разъём с угловым кабельным вводом, резьбовой фиксацией и устойчивостью к промышленным условиям эксплуатации. При выборе ответной части важно сверять не только серию ШР и размер корпуса 20, но и тип контактов, контактную схему, поляризацию и вариант исполнения кабельного ввода.
