Назначение и область применения

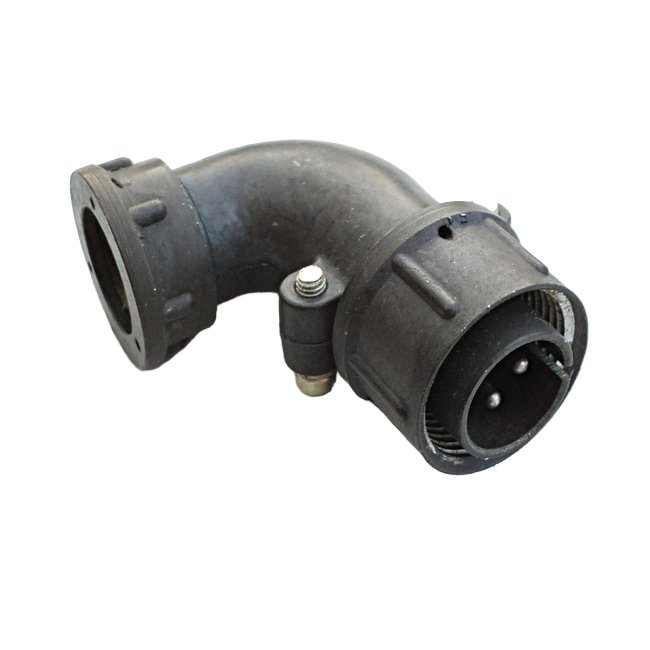

ШР20У4НГ4 вилка Каскад представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР. Изделие выпускается компанией «Каскад» и прошло приёмку отделом технического контроля в 2024 году. Соединитель предназначен для надёжного коммутационного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Вилка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Конструкция рассчитана на внутренний монтаж в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от прямого попадания дождя, пыли и солнечного излучения.

Подтверждённые технические особенности

Изделие обладает набором характеристик, подтверждённых при выпуске с завода-изготовителя. Все параметры соответствуют требованиям, предъявляемым к соединителям данного класса.

Электрические параметры

• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В.
• Частотный диапазон — до 3 МГц.

Механические и климатические параметры

• Габаритные размеры — 63 на 29,5 на 67,9 мм.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия.
• Допустимый перегрев контактов — до плюс 110 градусов Цельсия.
• Вибрационная нагрузка — от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Удары одиночные — 5000 метров на секунду в квадрате.
• Удары многократные — 350 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Показатели надёжности

• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Применение в аппаратуре

Соединитель ШР20У4НГ4 вилка Каскад ориентирован на использование в составе радиоэлектронных устройств, где требуется разъёмное соединение кабельной линии с приборной частью. Конструкция обеспечивает стабильный электрический контакт в широком диапазоне внешних воздействий, включая вибрации и удары.

Изделие подходит для монтажа в блоках аппаратуры общего назначения, работающих в условиях умеренного и холодного климата. При наружной установке необходимо применять защитные кожухи или размещать соединитель в зонах, исключающих прямое воздействие атмосферных осадков и солнечных лучей.

Благодаря низкому переходному сопротивлению и высокому сопротивлению изоляции вилка обеспечивает качественную передачу сигналов и питающих напряжений в цепях низкочастотного диапазона. Наработка и допустимое количество циклов коммутации позволяют использовать соединитель в аппаратуре с регулярным обслуживанием и периодическим переподключением кабельных сборок.
