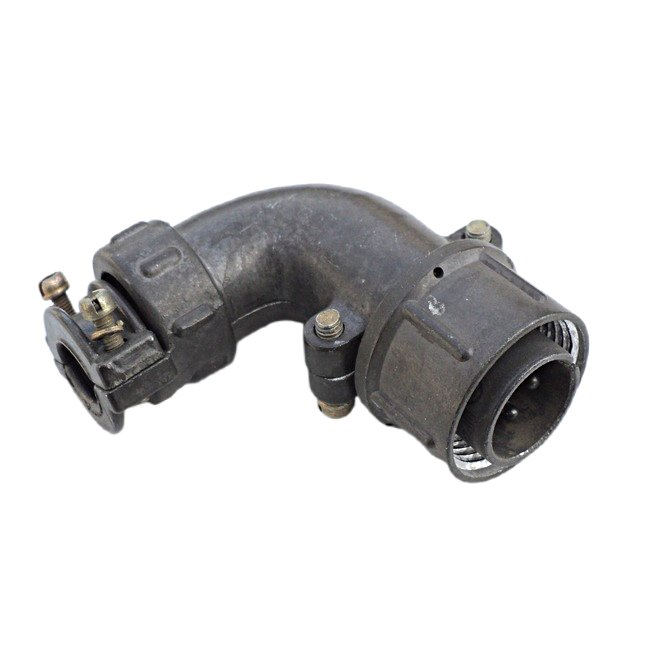

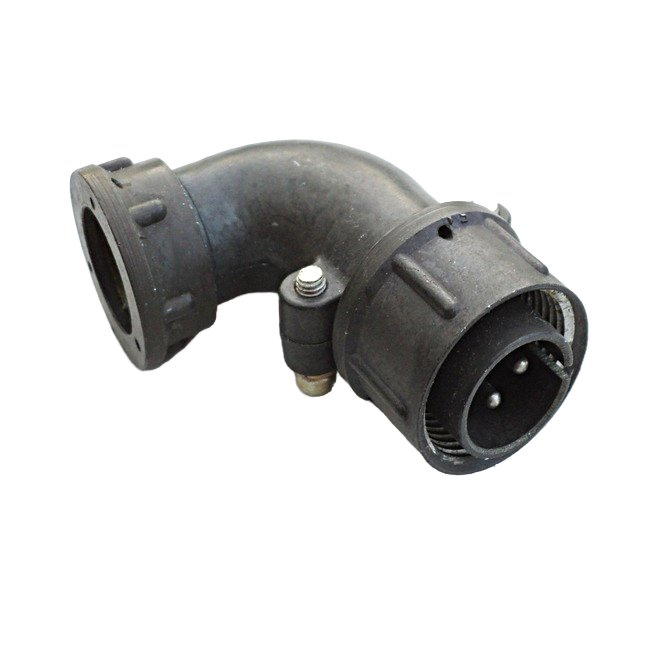

ШР20У4НГ4 — это кабельная угловая вилка из серии цилиндрических низкочастотных соединителей, выпускавшаяся в 2013–2016 годах. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

Используется для внутреннего и наружного монтажа (при защите от пыли и влаги) с неэкранированными кабелями в электрических цепях постоянного, переменного или импульсного тока. Подходит для аппаратуры в климатическом исполнении УХЛ, выдерживает вибрации, удары и пониженное давление.

Характеристики

• Условный размер корпуса — 20, количество контактов — 4, диаметр контакта — 1,5 мм, покрытие контактов — серебро.

• Рабочий ток — до 10 А на контакт, максимальное напряжение постоянного тока — 850 В.

• Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), атмосферное давление — до 1,3·10^{-4} Па.

• Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с? одиночные), наработка — минимум 1000 часов, сочленения-расчленения — 500 циклов.
