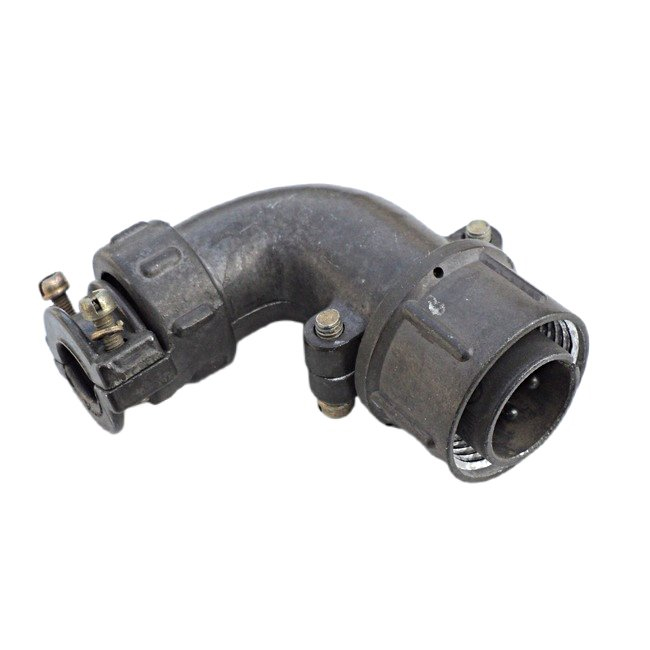

ШР20У4НГ4 ВИЛКИ 85-89г «5»

Цена:

1500 ₽

В наличии: 48 шт.

кабельная

Технические характеристики

ШР20У4НГ4 вилка

ШР20У4НГ4 — это советский/российский кабельный круглый разъём-вилка серии ШР, предназначенный для соединения электрических цепей с помощью резьбового сочленения с ответной частью. Он рассчитан на 4 контакта, имеет условный размер корпуса 20 и применяется в радио- и электроаппаратуре для надёжного разъёмного подключения кабелей.

Что означает обозначение

Маркировка читается так: ШР — тип соединителя, 20 — условный размер корпуса, У — угловое исполнение кабельной части, 4 — число контактов, Н — никелированное покрытие контактов, Г4 — вариант исполнения по конструкции/компоновке.
Вилка этой серии обычно стыкуется с блочной розеткой соответствующего типа, обеспечивая резьбовое и достаточно виброустойчивое соединение.

Основные характеристики

4 контакта, диаметр контакта 1,5 мм.
Максимальная токовая нагрузка на один контакт — до 20 А.
Применение в цепях постоянного и переменного тока частотой до 3 МГц, рабочее напряжение — до 850 В.
Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.
Температурный диапазон эксплуатации — от -60 °C до +60 °C, с перегревом контактов до +110 °C.

Механика и стойкость

Разъём рассчитан на механические нагрузки, характерные для промышленной аппаратуры: вибрация, удары и многократные сочленения/расчленения.
Указывается наработка не менее 1000 часов и около 500 циклов сочленения.
Это делает его удобным для оборудования, где важны надёжность и ремонтопригодность.

Где применяется

Такие вилки используют в приборах, блоках аппаратуры, кабельных жгутах и других соединениях, где нужен прочный разъём с фиксированным соединением и понятной распайкой.
Часто их выбирают для замены или обслуживания старой отечественной аппаратуры, где уже предусмотрены ответные части серии ШР.

Практическая заметка

Перед использованием важно проверить совпадение ответной части, число контактов, тип патрубка и схему распайки, потому что у серии ШР есть несколько близких вариантов исполнения.
Если нужен именно этот разъём для ремонта, обычно полезно сверять маркировку на корпусе и внешний вид ответной розетки, чтобы не перепутать совместимые модификации.

Описание

Назначение и область применения

ШР20У4НГ4 представляет собой кабельный круглый разъём-вилку серии ШР, предназначенный для разъёмного соединения электрических цепей в составе радиоэлектронной и электротехнической аппаратуры. Изделие применяется там, где требуется надёжное резьбовое сочленение кабельной части с ответной блочной розеткой, устойчивое к вибрационным и механическим воздействиям.

Разъём рассчитан на подключение кабелей и жгутов в приборах, блоках аппаратуры, промышленном оборудовании и стендовой технике. Благодаря угловому исполнению кабельной части он удобен для компоновки в ограниченном пространстве, где прямые выводы разместить затруднительно. Изделие востребовано при ремонте и обслуживании отечественной аппаратуры, в которой уже установлены ответные розетки серии ШР с соответствующими параметрами.

Подтверждённые технические особенности

Маркировка ШР20У4НГ4 расшифровывается по стандартной схеме обозначения соединителей данной серии. Буквы «ШР» указывают на тип изделия, число «20» обозначает условный размер корпуса, буква «У» — угловое исполнение кабельной части, цифра «4» — количество контактов, буква «Н» — никелированное покрытие контактов, сочетание «Г4» — вариант конструктивного исполнения.

К основным подтверждённым характеристикам относятся:

Количество контактов — 4.
Диаметр контакта — 1,5 мм.
Максимальная токовая нагрузка на один контакт — до 20 А.
Рабочее напряжение — до 850 В в цепях постоянного и переменного тока частотой до 3 МГц.
Сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C.
Допустимый перегрев контактов — до плюс 110 °C.

Изделие устойчиво к вибрациям, ударам и многократным сочленениям и расчленениям. Заявленная наработка составляет не менее 1000 часов, ресурс по числу циклов сочленения — около 500. Это обеспечивает достаточную долговечность при эксплуатации в составе промышленной аппаратуры, где разъёмы периодически разбираются для обслуживания и ремонта.

Практическое применение и особенности выбора

Вилка ШР20У4НГ4 используется для организации разъёмного подключения кабелей к блокам и приборам, где ответной частью выступает розетка соответствующего типа. Резьбовое сочленение обеспечивает фиксацию соединения и защиту от самопроизвольного разъединения, что особенно важно в условиях вибрации и переменных нагрузок. Угловое исполнение позволяет аккуратно развести кабель вдоль корпуса оборудования, уменьшая габариты выступающей части.

Перед установкой необходимо проверить совпадение следующих параметров:

Тип и маркировка ответной части серии ШР.
Количество контактов и их схема распайки.
Условный размер корпуса и конструктивное исполнение.
Тип кабельного патрубка и способ заделки кабеля.

Серия ШР включает несколько близких модификаций, поэтому при подборе замены следует сверять маркировку на корпусе изделия и внешний вид ответной розетки. Это позволяет исключить ошибки совместимости и обеспечить корректную работу соединения.

Сведения о приёмке

Изделие относится к категории ШР20 и имеет приёмку «5». Год выпуска или приёмки — 85–89. Артикул товара — 41199. Производитель не указан.

Разъём поставляется как отдельное изделие кабельного исполнения. Конкретные сведения о комплектации, упаковке, гарантийных обязательствах и стране производства в исходных данных не приведены. Перед монтажом рекомендуется уточнить схему распайки контактов и параметры кабеля, с которым будет использоваться вилка, чтобы обеспечить правильное подключение и надёжную работу соединения.
