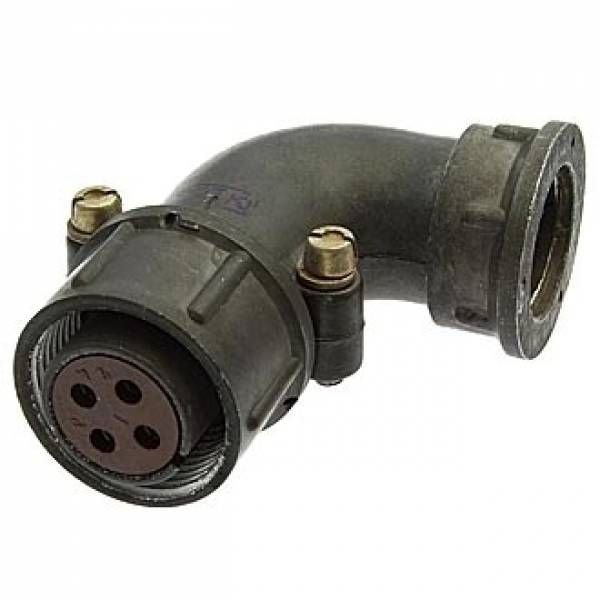

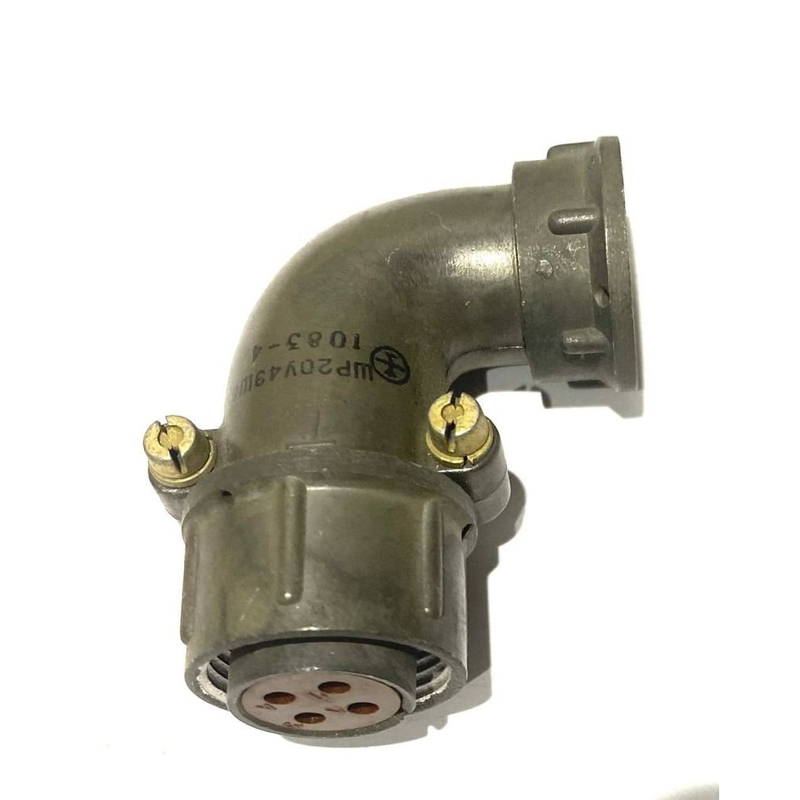

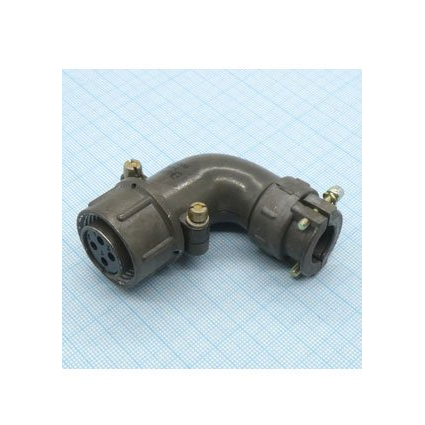

ШР20У4ЭШ8Н — это низкочастотный цилиндрический разъём (розетка кабельная с угловым патрубком) для экранированного кабеля, предназначенный для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический общего назначения).
20 — условный размер корпуса.
У — угловое исполнение патрубка для кабельной части.
4 — количество контактов.
Э — для экранированного кабеля.
Ш — штыревые контакты.
8 — диаметр контактов в условных единицах.
Н — покрытие контактов никелем.

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции не менее 5000 МОм. +1
Рабочая температура от -60 до +60 °C (смена температур до +110 °C с учётом перегрева контактов), работает при пониженном давлении до 1,3·10⁻⁴ Па. +1
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные).

Применение

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), с возможностью наружного использования при защите от дождя, пыли и солнца.​
Используется в радиоэлектронной и радиотехнической аппаратуре как надёжный разъём резьбового сочленения с одношпоночной поляризацией. +1
Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.​
