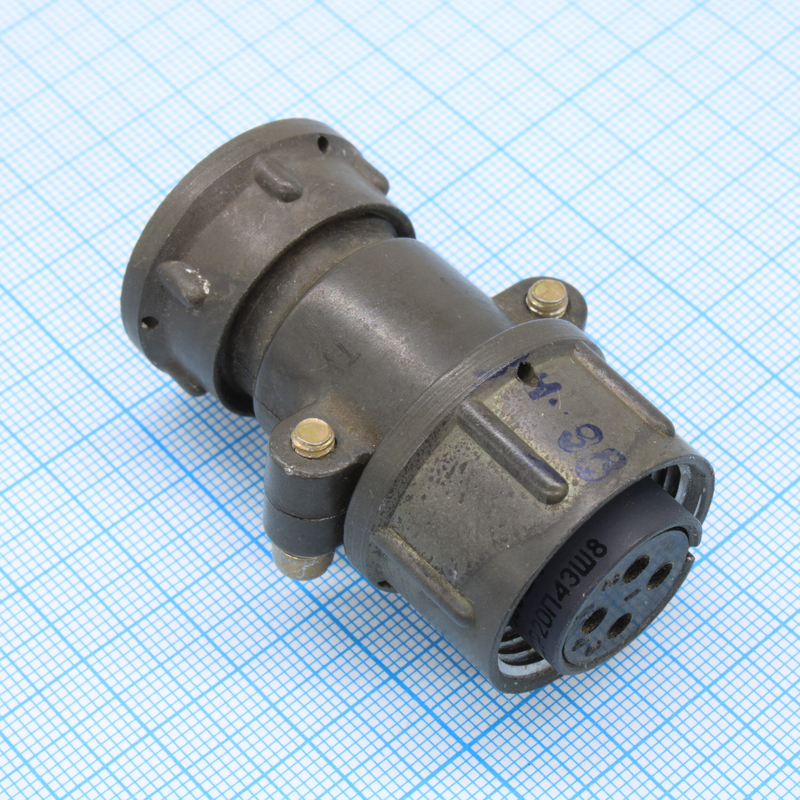

ШР20У4ЭШ8 — это кабельная розетка производства ОАО «Каскад» (Черкесск), прошедшая ОТК в соответствии с 2024 годом (или ранее, по нормам НКЦС.434410.111ТУ).

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. ?
Используется в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего или наружного монтажа (при защите от пыли и воды), с экранированным или неэкранированным кабелем.

Характеристики

• Количество контактов: 4 (диаметр 2,5 мм, круглые гнёздa, латунь с серебряным покрытием).

• Рабочий ток: 25 А на контакт.

• Максимальное напряжение постоянного тока: 850 В.

• Сопротивление контакта: не более 1 мОм; изоляции: не менее 5000 МОм.

• Температурный диапазон: от -60°C до +100–110°C (с учётом перегрева).

• Вибрация: 1–5000 Гц, до 300 м/с?; удары: до 5000 м/с? (одиночный).

• Климатическое исполнение: УХЛ, влажность до 98% при +25°C, давление от 1,3?10?? Па.

• Ресурс: 500 сочленений-расчленений, наработка 1000 ч, хранение 15 лет.

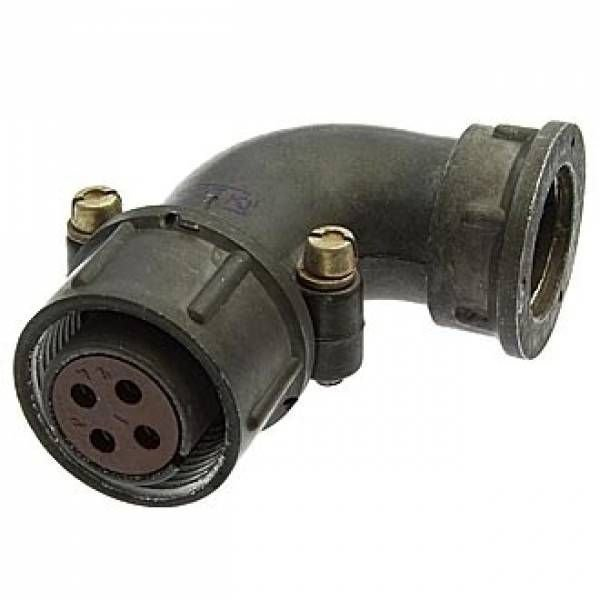

• Конструкция: угловой патрубок (У) для экранированного кабеля (Э), резьбовое соединение (M24?1,5), одношпоночная поляризация, алюминиевый корпус (серый, оксидированный).
