Назначение и область применения

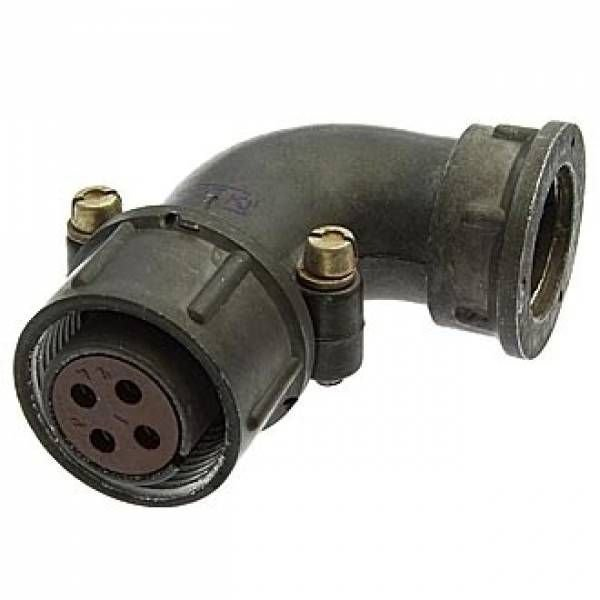

ШР20У4ЭШ8 розетка представляет собой кабельный соединитель из серии цилиндрических низкочастотных разъёмов типа ШР. Устройство предназначено для подключения и разъединения электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Розетка рассчитана на эксплуатацию в стационарных и подвижных установках, где требуется надёжное резьбовое сочленение с ответной частью и защита контактной группы от внешних воздействий.

Изделие применяется при монтаже кабельных трасс, в блоках питания, системах управления, измерительном оборудовании и других устройствах, работающих с низкочастотными сигналами и силовыми цепями постоянного и переменного тока. Благодаря угловому исполнению патрубка розетка удобна для прокладки кабеля в ограниченном пространстве и при компоновке аппаратуры с боковым подводом проводников.

Конструктивные особенности и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22 с оксидированным покрытием. Такое сочетание обеспечивает малый вес изделия и устойчивость к коррозии при длительной эксплуатации. Контактная группа выполнена по типу «гнездо», что гарантирует плотное и стабильное соединение с ответными штыревыми контактами вилки.

Контакты изготовлены из латуни и покрыты серебром. Серебряное покрытие снижает переходное сопротивление и защищает контактные поверхности от окисления, сохраняя стабильные электрические параметры на протяжении всего срока службы. Изолятор выполнен из бакелита чёрного цвета. Материал обладает высокими диэлектрическими свойствами и механической прочностью, что исключает межконтактные замыкания и повреждения при вибрациях.

Розетка оснащена резьбовой гайкой для крепления экранированного кабеля. Такое решение обеспечивает надёжную фиксацию кабельного ввода и защиту внутренних соединений от натяжения и изломов проводников. Монтаж осуществляется объёмным способом с пайкой проводников к хвостовикам контактов.

Электрические и эксплуатационные параметры

Розетка имеет четыре контакта гнездового типа с диаметром 2,5 мм. Каждый контакт рассчитан на максимальный рабочий ток до 25 А. Максимальное рабочее напряжение постоянного тока составляет около 850 В. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм, что гарантирует безопасную работу даже при повышенной влажности.

Изделие соответствует климатическому исполнению УХЛ и сохраняет работоспособность в диапазоне температур от −60 до +60 °C. Допустимая относительная влажность воздуха достигает 98% при температуре 25 °C. Такие характеристики позволяют использовать розетку в умеренном и холодном климате.

Совместимость и монтаж

• Тип соединителя: ШР, кабельная розетка с угловым патрубком
• Количество контактов: 4, тип «гнездо», диаметр контактов 2,5 мм
• Крепление кабеля: резьбовая гайка под экранированный кабель
• Способ монтажа: объёмный, пайка проводников
• Ресурс: порядка 500 циклов сочленения-расчленения

Розетка ШР20У4ЭШ8 соединяется с соответствующими вилками серии 2РТТ, 2РТ-А и аналогичными блочными разъёмами, образуя резьбовое сочленение с гарантированным ресурсом порядка 500 циклов. Условный размер корпуса 20 определяет габариты и присоединительную резьбу, что обеспечивает совместимость с ответными частями того же типоразмера.

Приёмка изделия — «1», год выпуска — 89–91. Артикул товара — 41202.
