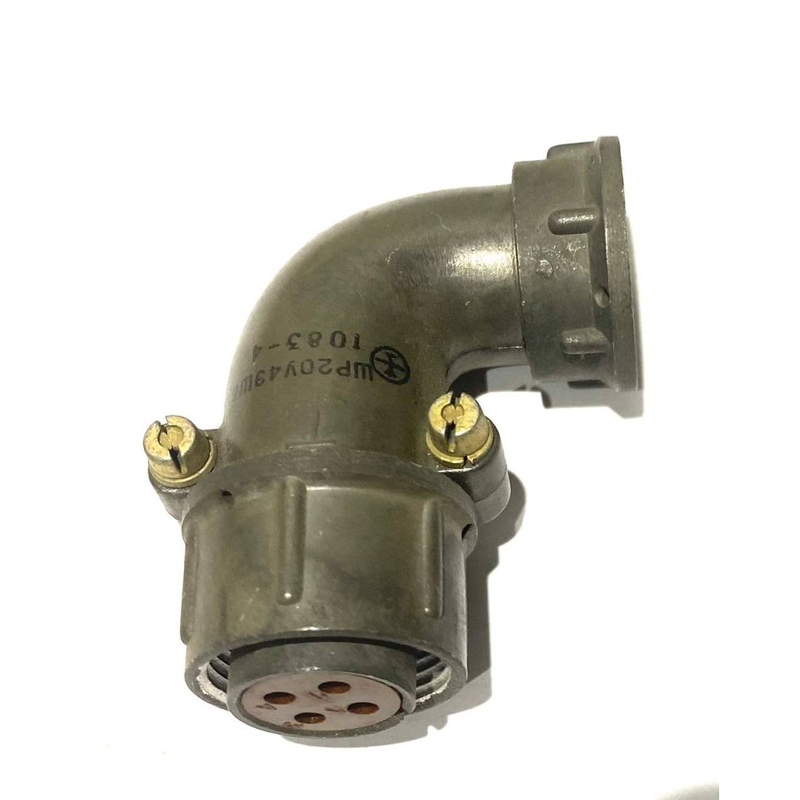

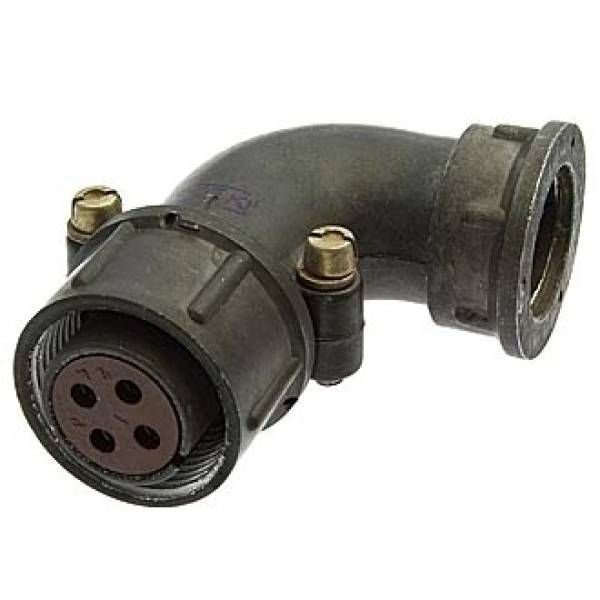

ШР20У4ЭШ8-К — это цилиндрический низкочастотный кабельный разъём серии ШР, представляющий собой кабельную розетку с угловым патрубком для экранированного кабеля, на 4 силовых контакта повышенной надёжности.

Назначение и применение

• Предназначен для работы в цепях постоянного и переменного тока до 3 МГц, в составе различной аппаратуры и промышленного оборудования.

• Используется с экранированными и неэкранированными кабелями, в том числе в условиях вибраций и ударных нагрузок (транспорт, спецтехника, станки).

• Сочленяется с блочными вилками серий 2РТТ, 2РТ-А и аналогичными разъёмами отечественного стандарта.​

Расшифровка обозначения

• «ШР» – цилиндрический разъём (соединитель) серии ШР.​

• «20» – условный размер корпуса (диаметр корпуса около 20–30 мм, фактически Ø 29,5 мм).​

• «У» – угловой патрубок корпуса.​

• «4» – климатическое исполнение и конструктивный вариант (для умеренного/холодного климата).​

• «Э» – патрубок с гайкой под экранированный кабель.​

• «Ш8» – сочетание контактов: 4 круглых гнездовых контакта Ø 2,5 мм (исполнение «8»).​

• «К» в конце обычно указывает вариант исполнения или конкретного заказчика/узла (модификация базовой ШР20У4ЭШ8).​

Конструкция и материалы

• Тип разъёма: кабельная розетка, резьбовое сочленение, одношпоночная поляризация (защита от перекоса и неправильной стыковки).​

• Количество контактов: 4 гнездовых, круглых, извлекаемых, диаметр 2,5 мм.​

• Материал контактов: латунь с серебряным покрытием (Ag) для уменьшения переходного сопротивления и повышения коррозионной стойкости.​

• Корпус: алюминиевый сплав А-22 с оксидированием, цвет серый.​

• Изолятор: бакелит, цвет чёрный.​

• Патрубок: угловой, с концевой гайкой для зажима экранированного кабеля.​

• Метод монтажа проводов: пайка к контактам, механический объёмный монтаж.​

Электрические характеристики

• Рабочее (максимальное) напряжение: до 850 В постоянного тока.

• Рабочий ток на один контакт: до 25 А для контактов Ø 2,5 мм.

• Сопротивление контакта: не более 1 мΩ для контактов Ø 2,5 мм.​

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Механические и климатические параметры

• Диапазон рабочих температур: от −60 до +60 °C.​

• Относительная влажность: до 98% при +25 °C.​

• Атмосферное давление: от 1,33×10⁻⁴ до 50,6×10⁴ Па (работоспособность при разрежении и повышенном давлении).​

• Вибрация: частоты 1–5000 Гц, амплитуда ускорения до 30 g.​

• Многократные удары: до 35 g (1–3 мс), одиночные удары: до 500 g (0,1–2 мс).​

• Ресурс: до 500 циклов сочленений/расчленений, минимальная наработка – 1000 ч.​

• Степень герметичности: исполнение негерметичное, без уплотнительной втулки.​

Габариты и монтаж

• Габаритные размеры (примерно): 68,1 × 29,5 × 51,4 мм (длина × диаметр × высота корпуса с патрубком).​

• Резьба накидной гайки: M24×1,5, обеспечивающая надёжное резьбовое соединение с ответной частью.​

• Масса изделия: около 55 г (порядка 54,8 г).​

• Рабочее положение в пространстве – любое, что удобно при компоновке аппаратуры.​
