ШР20У4ЭШ8: кабельная розетка для надежных соединений в промышленной аппаратуре

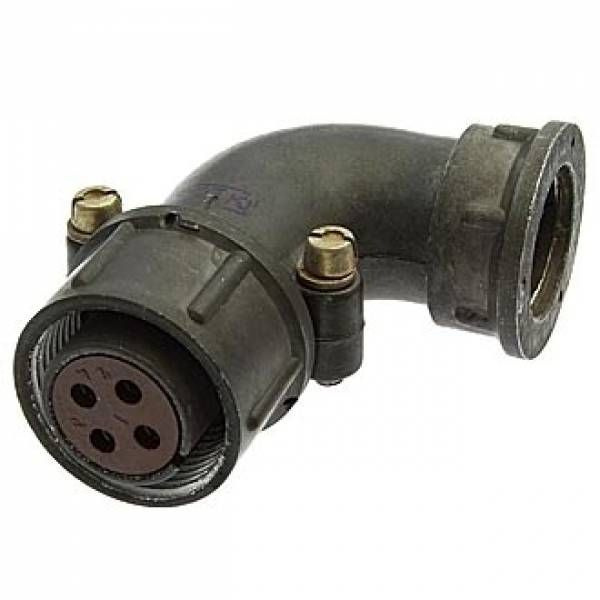

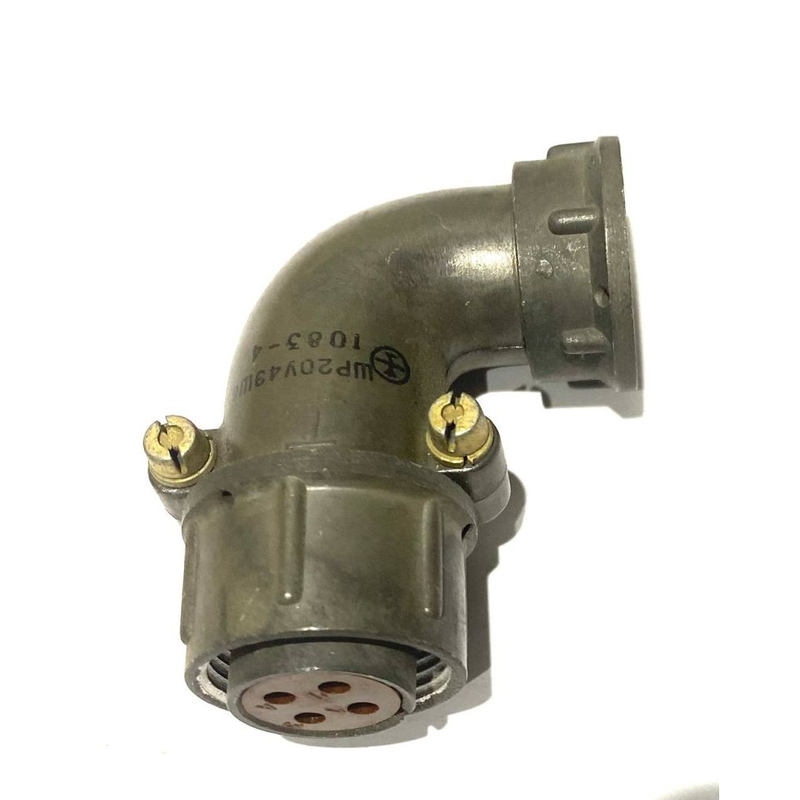

ШР20У4ЭШ8 — цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъем предназначен для разъемных соединений в цепях постоянного и переменного тока, включая радиоэлектронную, измерительную, промышленную и специальную аппаратуру.

Конструкция с четырьмя гнездовыми контактами диаметром 2,5 мм, резьбовым сочленением и возможностью подключения экранированного кабеля делает ШР20У4ЭШ8 практичным решением для оборудования, к которому предъявляются требования по механической прочности, стабильности электрического контакта и устойчивости к внешним воздействиям.

Расшифровка маркировки

Маркировка ШР20У4ЭШ8 отражает основную конструкцию изделия:

Угловой патрубок помогает рационально вывести кабель в условиях ограниченного монтажного пространства. Исполнение «Э» предусматривает конструктивную возможность работы с экранированным кабелем, что особенно важно для снижения влияния электромагнитных помех в сигнальных и силовых цепях.

Основные характеристики

Розетка ШР20У4ЭШ8 рассчитана на работу при максимальном напряжении до 850 В и токе до 25 А на контакт. Контакты имеют серебряное покрытие, а их переходное сопротивление заявляется на уровне не более 1 мОм. Это способствует снижению потерь и нагрева в точке соединения при корректно выполненном монтаже.

К ключевым параметрам относятся:

• Количество контактов — 4.

• Диаметр контактов — 2,5 мм.

• Тип контактов — гнездовые.

• Максимальный ток на контакт — до 25 А.

• Рабочее напряжение — до 850 В.

• Сопротивление изоляции — не менее 5000 МОм.

• Сопротивление контакта — не более 1 мОм.

• Способ электрического монтажа — пайка.

• Допустимое сечение присоединяемого провода — до 3 мм².

• Тип сочленения — резьбовой.

• Ресурс — до 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

Корпус обычно изготавливается из алюминиевого сплава с защитным оксидированным покрытием, а изолятор выполнен из бакелита. Такое сочетание материалов обеспечивает механическую жесткость и электрическую изоляцию контактной группы.

Условия эксплуатации

ШР20У4ЭШ8 применяется в климатическом исполнении УХЛ и может использоваться при температурах окружающей среды от −60 до +60 °C. Соединитель способен работать в условиях вибрации, ударных нагрузок и повышенной влажности — при соблюдении требований к монтажу, защите кабельного ввода и условиям эксплуатации оборудования.

При установке в наружном оборудовании следует учитывать, что разъем не является герметичным сам по себе. Защиту от воды, пыли и агрессивной среды необходимо обеспечивать конструкцией изделия, шкафа, корпуса или дополнительными мерами герметизации.

Где применяется ШР20У4ЭШ8

Кабельная розетка ШР20У4ЭШ8 подходит для формирования разъемных соединений в следующих системах:

• Промышленное электрооборудование и шкафы управления.

• Контрольно-измерительные системы.

• Радиотехническая и радиоэлектронная аппаратура.

• Испытательные стенды и технологическое оборудование.

• Системы автоматики, сигнализации и управления.

• Оборудование, работающее при вибрации и температурных перепадах.

• Силовые и комбинированные цепи, где необходимы четыре независимых электрических канала.

Резьбовое соединение повышает устойчивость к самопроизвольному расстыковыванию, а одноключевая поляризация помогает правильно сориентировать части разъема при подключении.

Рекомендации по монтажу

Для надежной работы ШР20У4ЭШ8 важно соблюдать технологию пайки и исключить механическую нагрузку на выводы контактов. Проводники следует подбирать с учетом фактического тока, нагрева, условий прокладки и допустимого сечения хвостовиков контактов.

Экран кабеля целесообразно подключать в соответствии со схемой заземления конкретной системы. Например, в оборудовании с чувствительными сигнальными цепями экран может использоваться для уменьшения наводок от силовых кабелей, частотных преобразователей, реле и коммутационной аппаратуры. При этом способ подключения экрана должен соответствовать требованиям электромагнитной совместимости и проектной документации.

ШР20У4ЭШ8 — функциональная кабельная розетка для оборудования, где требуются четыре силовых или сигнальных контакта, надежное резьбовое соединение, угловой вывод кабеля и возможность использования экранированной линии.
