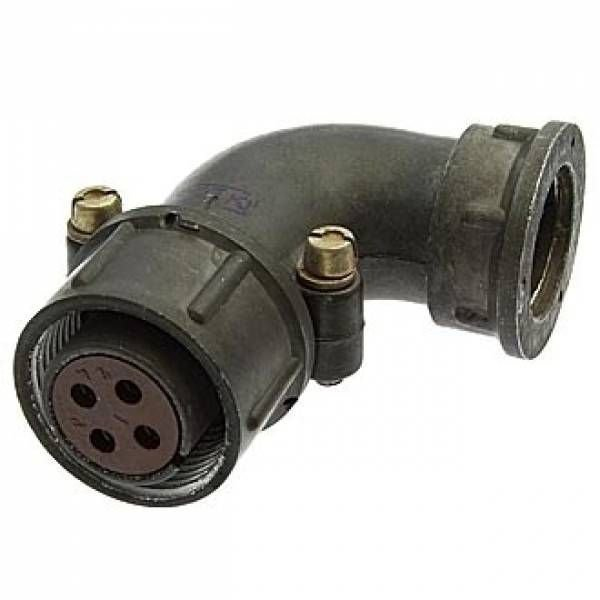

ШР20У4ЭШ4 — это кабельная розетка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она относится к типу соединителей ШР и имеет угловой патрубок, что позволяет удобно подключать экранированные кабели.

Основные характеристики

• Тип соединителя : ШР (негерметичный).
• Условный размер корпуса : 20.
• Количество контактов : 4.
• Рабочий ток : до 10 А.
• Максимальное рабочее напряжение : 850 В (постоянного тока).
• Диаметр контактов : 1,5 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : не более 2,5 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Количество циклов соединения/разъединения : до 500.
• Срок службы : минимум 1000 часов.
• Температурный диапазон эксплуатации : от -60°С до +60°С, с возможностью кратковременного повышения до +110°С.

Применение

розетка ШР20У4ЭШ4 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она подходит как для постоянного, так и для переменного тока с частотой до 3 МГц. Конструкция обеспечивает надежное соединение в условиях, где возможны механические нагрузки и вибрации.

Условия эксплуатации

Соединители данного типа могут использоваться как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги. Они соответствуют климатическому исполнению УХЛ, что делает их подходящими для работы в различных климатических условиях. ШР20У4ЭШ4 — это надежный и универсальный ком Онент для создания устойчивых электрических соединений в сложных условиях эксплуатации.
