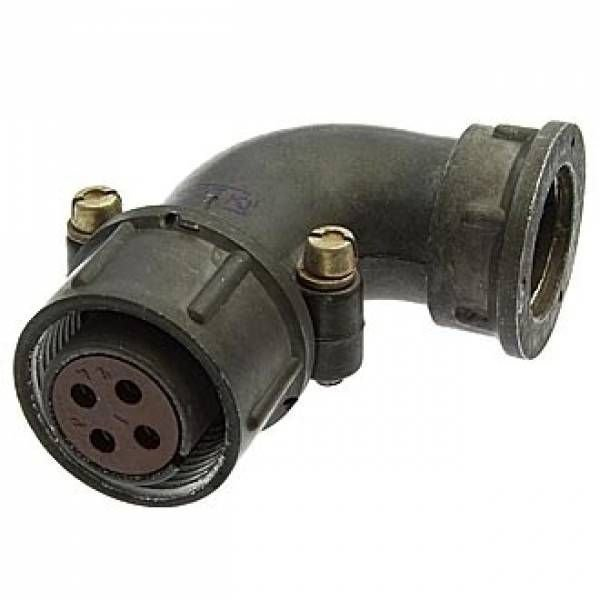

ШР20У4ЭШ4 — это кабельная розетка с угловым патрубком из серии низкочастотных цилиндрических соединителей общего назначения. Она выпускалась в период 2013–2016 годов и применялась в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей.

Применение

розетка предназначена для работы в цепях постоянного и переменного токов частотой до 3 МГц, а также импульсных токов. Используется для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от дождя, пыли и солнца; подходит для экранированных кабелей.

Характеристики

• Количество контактов: 4.

• Рабочий ток: 10 А на контакт.

• Максимальное напряжение: до 850 В (амплитудное).

• Сочленения-расчленения: 500 циклов.

• Наработка: минимум 1000 часов.

• Срок хранения: не менее 15 лет.

• Монтаж: пайка, резьбовое сочленение, одношпоночная поляризация.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; У — угловой патрубок (кабельная часть); 4 — число контактов; Э — гайка для экранированного кабеля; Ш — розетка ; 4 — сочетание контактов.
