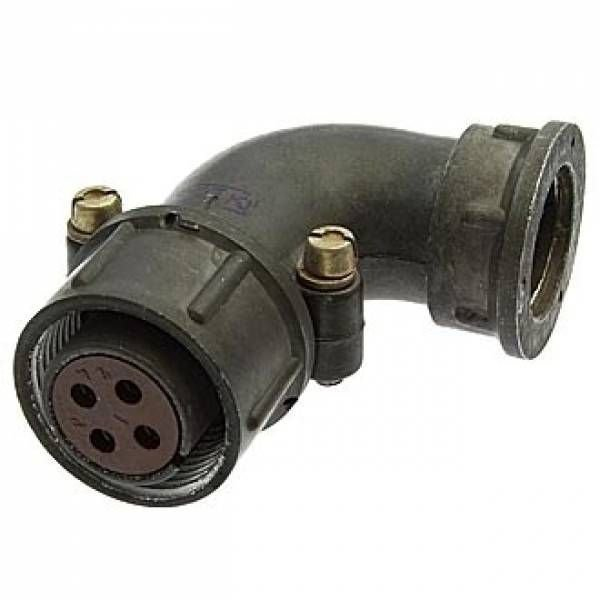

ШР20У4ЭШ4 РОЗЕТКИ 2024г

Цена:

2500 ₽

В наличии: 84 шт.

Технические характеристики

ШР20У4ЭШ4 — это кабельная розетка серии соединителей ШР производства завода «Каскад» (2024 г., ОТК), предназначенная для надежного соединения электрических цепей. Она расшифровывается как: ШР (тип), 20 (размер корпуса), У (угловой патрубок), 4 (количество контактов), Э (для экранированного кабеля), Ш ( розетка ), 4 (сочетание контактов ?1,5 мм).

Применение

розетка используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для работы с экранированными кабелями в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Подходит для внутреннего и наружного применения (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Характеристики

Имеет 4 контакта диаметром 1,5 мм с покрытием серебром или никелем, сопротивление контакта не более 2,5 мОм, ток на контакт до 10 А (общий до 40 А), напряжение до 850 В (амплитудное). Сопротивление изоляции ?5000 МОм, ресурс — 500 сочленений-расчленений, наработка ?1000 ч.

Выдерживает вибрацию (1-5000 Гц, 300 м/с?), удары (до 5000 м/с? одиночный), температуру от -60 до +60°C (с перегревом до +110°C), пониженное давление 1,3?10?? Па. Метод монтажа — пайка, габариты 68,1?51,4?29,5 мм. ?

Описание

Назначение

ШР20У4ЭШ4 — это кабельная розетка серии соединителей ШР производства завода «Каскад» (2024 год, ОТК), предназначенная для надежного соединения электрических цепей. Изделие используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для работы с экранированными кабелями в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Розетка подходит для внутреннего и наружного применения с защитой от пыли и влаги, организуемой потребителем, в климатическом исполнении УХЛ.

Расшифровка обозначения

Маркировка ШР20У4ЭШ4 содержит полную информацию о конструкции изделия:

ШР — тип соединителя;
20 — размер корпуса;
У — угловой патрубок;
4 — количество контактов;
Э — исполнение для экранированного кабеля;
Ш — розетка;
4 — сочетание контактов диаметром 1,5 мм.

Подтверждённые особенности

Розетка оснащена четырьмя контактами диаметром 1,5 мм с покрытием серебром или никелем. Сопротивление контакта составляет не более 2,5 мОм, что обеспечивает стабильное электрическое соединение с минимальными потерями. Токовая нагрузка на один контакт достигает 10 А, а суммарный ток через соединитель — до 40 А. Рабочее напряжение составляет до 850 В амплитудного значения.

Сопротивление изоляции — не менее 5000 МОм, что гарантирует высокую степень электрической развязки между цепями. Ресурс изделия рассчитан на 500 сочленений-расчленений, наработка составляет не менее 1000 часов.

Устойчивость к внешним воздействиям

Вибрационные нагрузки: от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате;
Ударные воздействия: одиночный удар с ускорением до 5000 метров на секунду в квадрате;
Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия с допустимым перегревом до плюс 110 градусов Цельсия;
Пониженное атмосферное давление: 1,3 на 10 в минус четвёртой степени Па;
Климатическое исполнение: УХЛ.

Применение

ШР20У4ЭШ4 применяется в составе радиоэлектронной аппаратуры, радиотехнических устройств и промышленного оборудования, где требуется разъёмное соединение экранированных кабелей. Угловой патрубок корпуса позволяет экономить монтажное пространство и удобно прокладывать кабельные трассы в условиях ограниченного доступа. Соединитель рассчитан на работу в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также в импульсных схемах.

Метод монтажа — пайка. Габаритные размеры изделия составляют 68,1 на 51,4 на 29,5 мм. Артикул товара — 51277, категория — ШР20. Производитель не указан. Год выпуска — 2024.
