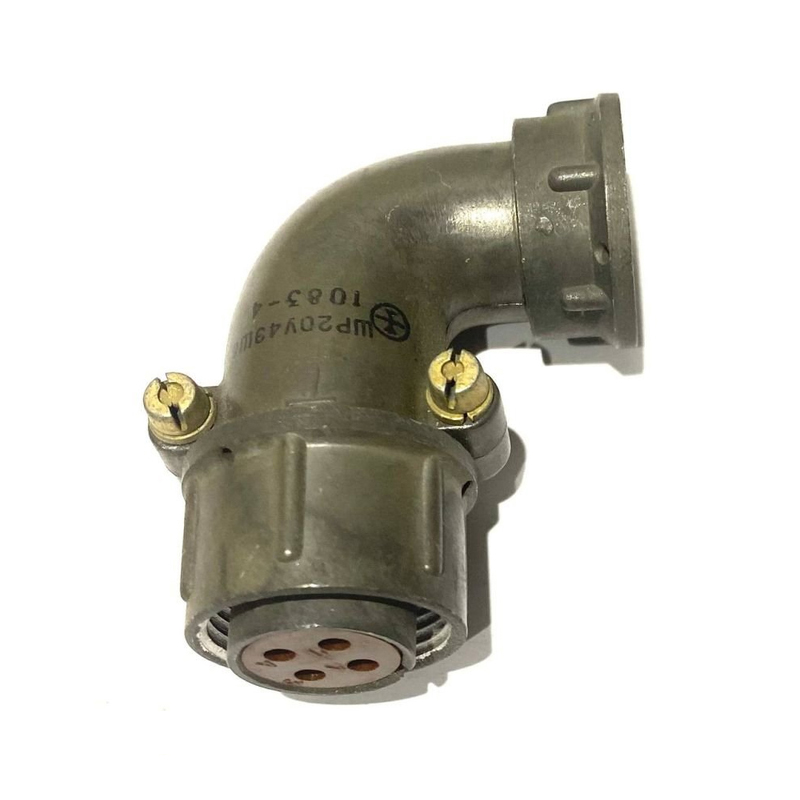

ШР20У4ЭШ4 — это цилиндрический низкочастотный разъём (розетка кабельная) из серии ШР, предназначенный для соединения электрических цепей. Он используется во внутренних установках в климатическом исполнении УХЛ2 по ГОСТ 15150-69, с возможностью наружного применения при защите от дождя, пыли и солнца.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный).

• 20 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком (для кабельной части).

• 4 — количество контактов.

• ЭШ4 — гайка патрубка для экранированного кабеля с одношпоночной поляризацией.

Технические характеристики

Соединитель работает с постоянным и переменным током до 3 МГц при амплитудном напряжении до 850 В. Максимальная токовая нагрузка на контакт — 10 А, общая — 40 А; сопротивление контакта не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм, рабочая температура от -60 до +60 °C (с перегревом контактов до +110 °C).

Механические свойства

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², одиночный удар до 5000 м/с² и многократный до 350 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Диаметр контактов — 1,5 мм, покрытие — серебро или никель.
